Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: SGS, UL,CE,ISO9001:2008,Reach
Número de modelo: RTC-1QDBAM1A
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.11-$12
Detalles de empaquetado: BANDEJA
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 208K/Month
Elementos: |
RTC-1QDBAM1A |
categoría: |
1x4 puerto rj45 con magnetics |
Velocidad: |
10/100/1000Base-T |
Montaje: |
Por-agujero |
Indicador: |
LED |
Archivo: |
PDF/3D/ISG/Stp/Paso/Hoja de datos |
Elementos: |
RTC-1QDBAM1A |
categoría: |
1x4 puerto rj45 con magnetics |
Velocidad: |
10/100/1000Base-T |
Montaje: |
Por-agujero |
Indicador: |
LED |
Archivo: |
PDF/3D/ISG/Stp/Paso/Hoja de datos |
ElSe trata de un sistema de control de las emisiones de gases de escape.es un conector modular RJ45 de alta densidad, de 4 puertos (1x4) con magnéticos 10/100/1000Base-T integrados. Diseñado para aplicaciones de redes de alto rendimiento, combina un blindaje EMI superior,LED de estado integradoEs ideal para switches, routers y equipos informáticos industriales que requieren múltiples puertos Ethernet de alta velocidad.
| Categoría | Parámetro | Especificación técnica / Valor |
|---|---|---|
| En general | Tipo de producto | Puerto RJ45 con conector modular de 1×4 puertos con magnetismo integrado (Tab-Up) |
| Aplicación | 10/100/1000 Base-T (Gigabit Ethernet) | |
| Tipo de montaje | Tecnología a través del agujero (THT) | |

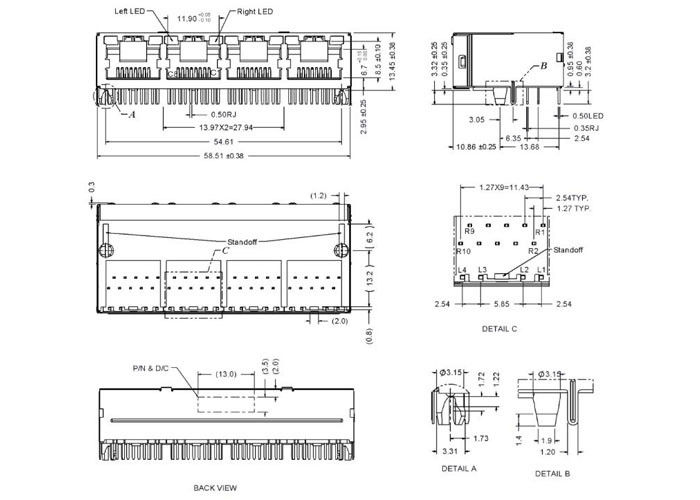

| Mecánica | Duración total | 58.51 ± 0,38 mm |
| Altura general | 13.45 ± 0,38 mm | |
| Pista de puerto a puerto | 13.97 mm | |
| longitud de la cola de la soldadura | 3.2 ± 0,38 mm | |
| Protección | Escudo de metal completo con pestañas de conexión a tierra EMI (detalle B) | |
| Eléctrico | Ratio de vueltas | 11 para los 4 canales (entrada a salida) |
| Voltagem de aislamiento | aislamiento de 2 kV CA (pines de señal en el escudo) | |
| Resistencias de terminación | Resistencias integradas de 75Ω (supresión de ruido de modo común) | |
| Configuración del pin | 10 pines de señal (R1R10) + 4 pines de LED (L1L4) por puerto | |
| Desacoplamiento | Condensador de alto voltaje de 1000 pF para proteger la tierra | |
| Especificaciones de los LED | LED izquierdo (L3L4) | Color único: verde (λp = 565 nm) |
| LED de la derecha (L1L2) | Bicolor: naranja (λp = 610 nm) / verde (λp = 565 nm) | |
| Válvula de velocidad (V) | 1.7 V ️ 2.6 V (@ 20 mA) | |
| Corriente inversa (Ir) | 10 μA máximo (@ Vr = 5 V) |
1- Rendimiento de la transmisión:Apoya el 10/100/1000Base-T (Gigabit Ethernet).
2- La relación de vueltas:11 (de primaria a secundaria) para los 4 canales.
3. aislamiento de alta tensión:2 kV aislamiento CA entre la señal y el escudo, con condensador de desacoplamiento de 1000 pF a la tierra del escudo.
4Terminado internamente:Resistencias integradas de 75 Ω para supresión de ruido de modo común.
5. Características del LED:
