Datos del producto:
Pago y Envío Términos:
|
| tipo del transformador: | Transformadores de trayectoria de la señal ETH1-460L | Ratio de las vueltas: | 1 transmisor y 1 receptor. |
|---|---|---|---|
| Estándar: | El IEEE 802.3at2009 y el IEEE 802.3.bt | Inductancia de circuito abierto: | 350µH |
| Rango de temperatura ambiente: | -40 °C a +85 °C | Compense la corriente: | 35 mA a 25 °C |
| De enrollamiento a aislamiento de enrollamiento: | 1500 VRMS | Voltagem de aislamiento: | 1.5 kV |
| Punto culminante: | ETH1-460L,1000Base-T PoE+ Magnetic,ETH1-460L Transformador de alimentación por Ethernet |
||
El transformador LAN ETH1-460L está diseñado para satisfacer las demandas de las aplicaciones PoE plus.Estos transformadores aumentan la eficiencia de los diseños de redes modernas.
1. Diseño de alta potencia para plantas de cableado 4P en60/120 vatios, garantizando una entrega de energía robusta en las aplicaciones de red.
2ExcedentesGigabit Ethernetrequisitos de pérdida de retorno para la transmisión de datos de alta velocidad.
3. Conforme a lo dispuesto enLas demás especificacionesyEl IEEE 802.3.btNormas industriales de tipo 4 para aplicaciones PoE+ y PoE++
4Puede manejar un desplazamiento mínimo de 22,5 mA de CC a 85 °C, con un aumento de temperatura típico de 7 °C con 800 mA y 10 °C con 1000 mA de CC aplicado, manteniendo la estabilidad en condiciones ambientales variables.
5Esta solución de un solo componente puede utilizarse en lugar de dos piezas ETH1-230, ahorrando un valioso espacio de la tabla.
6. Amplio rango de temperatura ambiente de-40 °C a +85 °Cadecuado para diversas condiciones ambientales.
7Con.ferritamaterial básico para mejorar el rendimiento yLos terminales que cumplen con la Directiva RoHSpara la sostenibilidad ambiental.
8Resiste hasta tres reflujos de 40 segundos a+260°C, garantizando la durabilidad y fiabilidad durante el montaje.
9. Cumple con802.3af especificacionescon una pérdida mínima de inserción y una excelente pérdida de retorno en todo el rango de frecuencias.
|

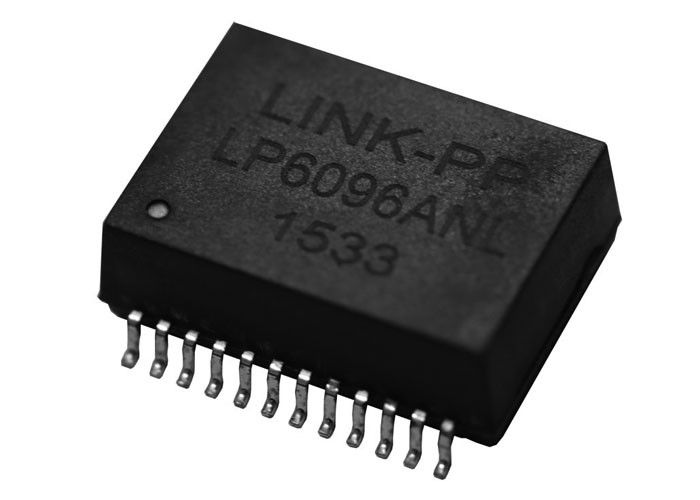

LINK-PP LP6096ANL es igual a ETH1-460L |
|
|
Número de la parte LINK-PP |
LP6096ANL |
|
Número de la parte del coilcraft |
ETH1-460L |
|
Velocidad |
Se trata de una serie de datos. |
|
Aplicación - LAN |
ETHERNET (PoE+) |
|
Materiales básicos |
Las demás |
| Se convierte en relación RX | 1CT:1CT |
| Se convierte en relación TX | 1CT:1CT |
| Pérdida de inserción |
1.0 min dB desde 0,1 MHz hasta 100 MHz 1.2 min dB a una frecuencia de 125 MHz |
| Pérdida de retorno | 18 dB min desde 1 MHz hasta 40 MHz 16 dB min a una frecuencia de 50 MHz 12 dB min en 80 MHz 10 dB min a una frecuencia de 100 MHz |
| Inductividad | 350 Hg |
| aislamiento de enrollamiento a enrollamiento | 1500 Vrs |
| Terminado | Compatible con RoHS. Compatible a 260 °C. Estaño-plata-cobre sobre estaño sobre níquel sobre terminaciones de bronce fos |
|
Temperatura de funcionamiento |
-40°C a +85°C |
| Nivel de sensibilidad a la humedad (MSL) | 1 |
|
Peso |
3.6 g |
|
Paquete |
Rollo de 50/13 "; cinta de plástico: 32 mm de ancho, 0,5 mm de espesor, 24 mm de espaciamiento entre los bolsillos, 10,6 mm de profundidad de los bolsillos |
