Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: LP1101NL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
LP1101NL |
P/N: |
LP1101NL |
Ratio: |
RX=1CT: 1CT |
Ethernet: |
el 1x10/100M |
muestras: |
libre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
LP1101NL |
P/N: |
LP1101NL |
Ratio: |
RX=1CT: 1CT |
Ethernet: |
el 1x10/100M |
muestras: |
libre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

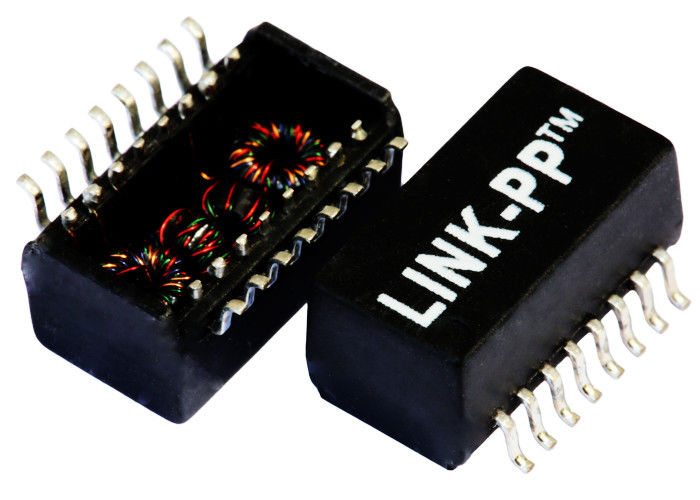

| Solo puerto, módulos de 10/100 de BASE-T transformador de Ethernet, SMD, Rohs | |
| Número de parte de LINK-PP | LP1101NL |
| Número de parte del pulso | H1101NL |
| Velocidad | 10/100BASE-T |
| Número de puertos | SOLO |
| Uso - LAN | ETHERNET (NO PoE) |
| Paquete | SMD |
| Temperatura | 0 A 70 |
| AutomDX | SÍ |
| Comentario | LO MISMO QUE LA VERSIÓN DE NL |
| Configuración RX | T, C, S |
| Configuración TX | T, C, S |
| Construcción | MARCO ABIERTO |
| Corazones por puerto | 4 |
| Altura del paquete (pulgadas) | 0,240 |
| Altura del paquete (milímetro) | 6,20 |
| Longitud del paquete (pulgadas) | 0,50 |
| Longitud del paquete (milímetro) | 12,70 |
| Anchura del paquete (pulgadas) | 0,366 |
| Anchura del paquete (milímetro) | 9,30 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
Especificaciones eléctricas @25℃
1.OCL: MINUTO 350uH
@100KHz, 0.1Vrms, 8mADC en diagonal
ratio 2.Turns:
TX=1.25CT∶1CT RX=1CT∶1CT
pérdida 3.Insertion:
0.1-100MHz: - 1.1dB MAX
pérdida 4.Return (TIPO del DB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (TIPO del DB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (TIPO del DB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: MINUTO 1500Vrms
temperatura 8.Operating: 0℃~70℃.
