Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: LP44009NL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
LP44009NL |
P/N: |
LP44009NL |
Ethernet: |
4x 100Base-T |
MEDIDA: |
28.58x16.26x5.84m m |
Montaje: |
SMT |
muestras: |
libre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
LP44009NL |
P/N: |
LP44009NL |
Ethernet: |
4x 100Base-T |
MEDIDA: |
28.58x16.26x5.84m m |
Montaje: |
SMT |
muestras: |
libre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Ethernet 4x10/100Mbps LP44009NL
2. voltaje del aislamiento: 1500Vrms
3.Type: SMT
4. estructura de la bobina: Toroidal

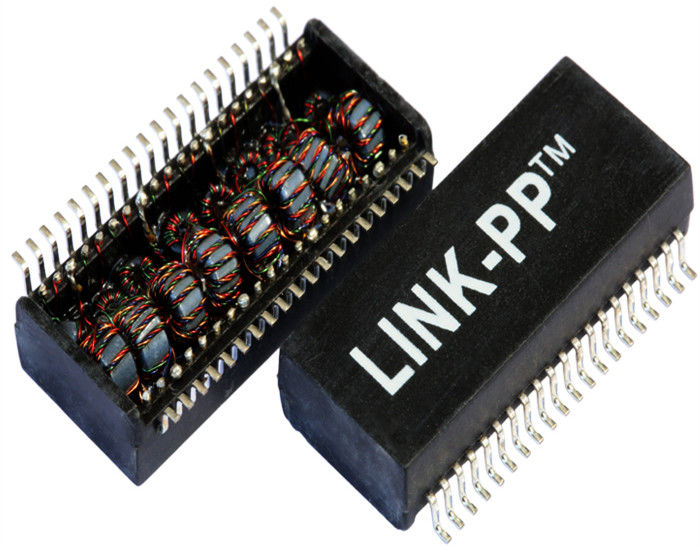

transformador discreto de Ethernet 1500vrms con el solo puerto para el teléfono del IP
| Puerto del patio, módulos de 10/100 de BASE-T transformador de Ethernet, SMD, Rohs | |
| Número de parte de LINK-PP | LP44009NL |
| Número de parte de Bothhand | HF 40SS1041RX |
| Velocidad | 10/100BASE-T |
| Número de puertos | PATIO |
| Uso - LAN | ETHERNET (NO PoE) |
| Paquete | SMD |
| Temperatura | 0 A + 70 |
| AutomDX | SÍ |
| Comentario | LO MISMO QUE LA VERSIÓN DE NL |
| Configuración RX | T, C, S |
| Configuración TX | T, C, S |
| Construcción | MARCO ABIERTO |
| Corazones por puerto | 16 |
| Altura del paquete (pulgadas) | 0,260 |
| Altura del paquete (milímetro) | 6,60 |
| Longitud del paquete (pulgadas) | 1,125 |
| Longitud del paquete (milímetro) | 28,58 |
| Anchura del paquete (pulgadas) | 0,63 |
| Anchura del paquete (milímetro) | 16,00 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: 1500Vrms, 0.5mA, 1Sec
Lado del microprocesador a la línea lado
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor,
Router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
Ventaja competitiva:
personal 1100,
prueba del 100%
Plazo de expedición flexible
