Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: LP5004NLE
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montaje: |
SMD |
MEDIDA: |
17.70x15.80x6.60m m |
muestras: |
libre |
la temperatura: |
0℃ a +70℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montaje: |
SMD |
MEDIDA: |
17.70x15.80x6.60m m |
muestras: |
libre |
la temperatura: |
0℃ a +70℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Información detallada:

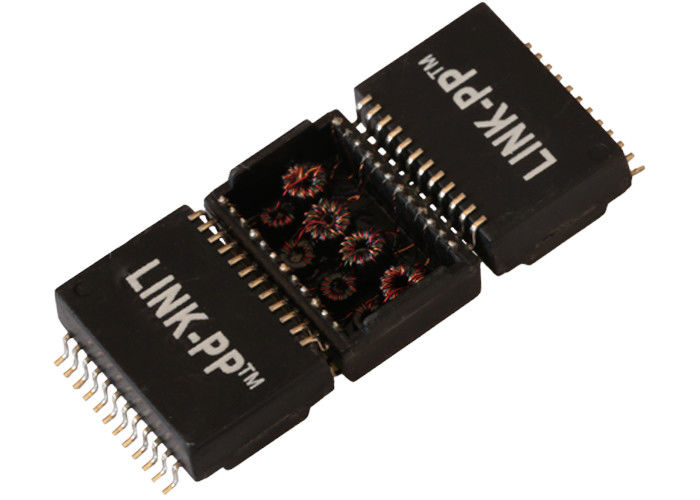

| Montaje superficial del puerto del transformador 1 del Magnetics del gigabit de LP5004NLE | |
| Número de parte de LINK-PP | LP5004NLE |
| Velocidad | 1000BASE-T |
| Número de puertos | SOLO |
| Uso - LAN | ETHERNET (no PoE) |
| Paquete | SMD |
| Temperatura | 0℃ A +70℃ |
| AutomDX | SÍ |
| Comentario | LO MISMO QUE LA VERSIÓN DE NL |
| Configuración RX | T, C, S |
| Configuración TX | T, C, S |
| Construcción | MARCO ABIERTO |
| Corazones por puerto | 8 |
| Altura del paquete (pulgadas) | 0,260 |
| Altura del paquete (milímetro) | 6,60 |
| Longitud del paquete (pulgadas) | 0,697 |
| Longitud del paquete (milímetro) | 17,7 |
| Anchura del paquete (pulgadas) | 0,496 |
| Anchura del paquete (milímetro) | 12,6 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
Porqué elíjanos
Proveedor del líder de mundo del conector integrado RJ45 y de transformadores magnéticos discretos
Certificación profesional
•9001:2008 del ISO
•Certificación de la UL
•Alcance Cetitifaction
•Conformidad de RoHS
•Política medioambiental activa
Calidad de la garantía del 100%
•Fabricado bajo controles estrictos.
•El 100% probado (no apenas lote probado)
•LINK-PP es OEM de TE (Tyco) durante 9 años
•Cliente acertado: Texas Instruments Samsung Cisco Siemens y Intel…
•LINK-PP es el proveedor preferido del TI (Texas Instruments)
•Garantía de calidad: 6 años
Precio competitivo y servicio
•Un precio más competitivo que el halo y Amphenol de Tyco del pulso
•Plazo de expedición: 2-3 semanas después de órdenes
•Las muestras libres están disponibles
•Proporcione el nuevo diseño para los requisitos de cliente
•El 90% de coste de envío de DHL UPS DEDEX o TNT
Política corporativa de LINK-PP
•La meta corporativa es alcanzar el del más alto nivel de la satisfacción del cliente
Con mejoras continuas en calidad, entrega y servicio
• LINK-PP está confiado a y cuenta con funcionamiento de la calidad de cada empleado
• El estándar de compañía es productos sin defectos y servicios
| Pruebe la descripción | Espec. | 1 | 2 | 3 | PRUEBE FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (prueba por TH2818) | MINUTO 350uH | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| Dé vuelta al ratio (la prueba por TH2818) | 1CT∶1CT | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | --- | ||
| Pérdida de inserción (prueba por HP8712ET) | -1.0dB MAX | -0,30 | -0,29 | -0,27 | -0,25 | -0,38 | -0,35 | -0,33 | -0,35 | -0,30 | -0,28 | -0,31 | -0,29 | 1-100MHz | ||
| Pérdida de vuelta (prueba por HP8712ET) | MINUTO de -18dB | -22,7 | -23,4 | -22,2 | -21,8 | -23,0 | -22,9 | -23,4 | -21,8 | -20,6 | -21,2 | -21,4 | -20,2 | 1-40MHz | ||
| MINUTO de -16dB | -19,4 | -17,9 | -18,6 | -19,3 | -17,9 | -17,8 | -18,3 | -18,5 | -18,7 | -18,0 | -18,4 | -18,0 | 50MHz | |||
| MINUTO de -12dB | -16,1 | -15,6 | -15,5 | -15,8 | -15,8 | -15,1 | -15,8 | -15,5 | -15,3 | -15,2 | -15,6 | -15,4 | 60-80MHz | |||
| MINUTO de -10dB | -15,0 | -15,1 | -15,0 | -15,0 | -14,9 | -14,3 | -14,1 | -14,3 | -15,2 | -15,0 | -15,0 | -15,1 | 100MHz | |||
| Interferencia (prueba por HP8712ET) | MINUTO de -45dB | -52,1 | -50,3 | -49,8 | -48,9 | -49,3 | -50,3 | 30MHz | ||||||||
| MINUTO de -40dB | -44,7 | -43,9 | -44,0 | -42,9 | -43,4 | -44,2 | 60MHz | |||||||||
| MINUTO de -35dB | -39,8 | -38,6 | -38,1 | -38,7 | -39,5 | -38,9 | 100MHz | |||||||||
| DCMR (prueba por HP8712ET) | MINUTO de -43dB | -58,3 | -57,6 | -56,4 | -56,0 | -58,7 | -56,9 | -57,2 | -56,7 | -50,2 | -51,6 | -50,9 | -51,3 | 30MHz | ||
| MINUTO de -37dB | -44,6 | -44,2 | -40,9 | -39,8 | -43,1 | -42,7 | -45,0 | -43,9 | -42,5 | -41,8 | -42,5 | -41,8 | 60MHz | |||
| MINUTO de -33dB | -38,2 | -37,5 | -35,9 | -35,6 | -37,3 | -36,0 | -38,7 | -38,3 | -37,9 | -37,6 | -38,2 | -37,9 | 100MHz | |||
| Hipot (prueba por WB2670A) | 1500Vrms | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | PRI AL SEC | ||
