Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: XRJD-S-21-8-8-5
Documento: LPJE106-3AWNL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/60K
Precio: $0.11-$14
Detalles de empaquetado: BANDEJA
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 180K/Month
Número de pieza: |
XRJD-S-21-8-8-5 |
Puerto: |
2x1 Femenino |
Magnetics: |
sin |
CONDUJO: |
VERDE / VERDE |
Montaje: |
Entrada lateral (ángulo recto) |
Cruz: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
Número de pieza: |
XRJD-S-21-8-8-5 |
Puerto: |
2x1 Femenino |
Magnetics: |
sin |
CONDUJO: |
VERDE / VERDE |
Montaje: |
Entrada lateral (ángulo recto) |
Cruz: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

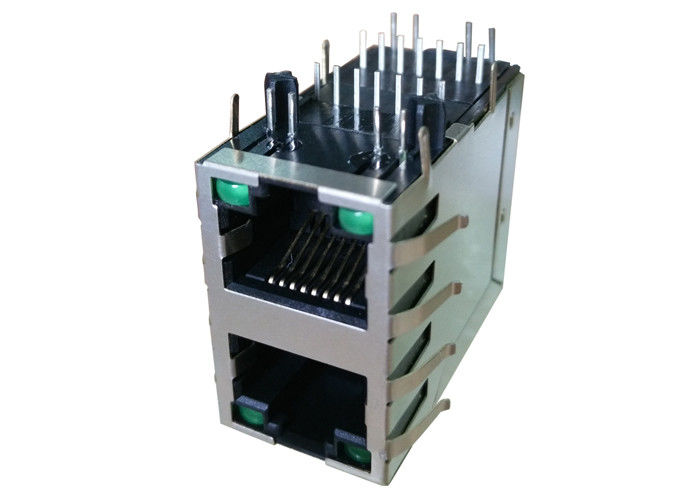

Conector RJ45 apilado XRJD-S-21-8-8-5 2x1 sin magnéticos integrados. Ideal para aplicaciones Gigabit Ethernet que requieren magnéticos externos, diseño compacto de PCB y alto rendimiento EMI.
El conector RJ45 apilado XRJD-S-21-8-8-5 sin magnéticos cumple con los estándares IEEE 802.3ab, lo que garantiza un rendimiento de red Gigabit fiable. Diseñado en una configuración de puertos apilados 2x1, este conector permite diseños de PCB de alta densidad manteniendo un excelente rendimiento eléctrico y mecánico.
A diferencia de los jacks RJ45 con magnéticos integrados, este modelo permite a los ingenieros optimizar la disposición del PHY, el control EMI y la integridad de la señal utilizando circuitos magnéticos externos, lo que lo hace ideal para redes industriales, equipos de telecomunicaciones y sistemas integrados.
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 125V AC |
| Corriente nominal | 1.5A |
| Resistencia de contacto | ≤ 30 mΩ |
| Resistencia de aislamiento | ≥ 500 MΩ (500V DC) |
| Rigidez dieléctrica | 1000V AC (50/60Hz, 1 min) |
| Parámetro | Especificación |
|---|---|
| Material de la carcasa | PBT UL94V-0 |
| Material del contacto | Bronce fosforado (C51000) |
| Recubrimiento del contacto | Flash de oro sobre níquel |
| Material del blindaje | Latón niquelado |
| Fuerza de acoplamiento | ≤ 2.2 kgf |
| Fuerza de retención | ≥ 3.0 kgf |
| Durabilidad | ≥ 750 ciclos |
| Parámetro | Especificación |
|---|---|
| Temperatura de funcionamiento | -40°C a +85°C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Humedad | < 70% HR |
| Soldadura | Soldadura por ola 250°C / 5 seg |
| Certificación | UL (Nº de archivo E484635), compatible con RoHS |
El uso de magnéticos externos permite:
| Característica | Sin magnéticos | Con magnéticos |
|---|---|---|
| Flexibilidad de diseño | Alta | Limitada |
| Espacio en PCB | Flexible | Más compacto |
| Control EMI | Ajuste externo | Integrado |
| Coste | Menor | Mayor |
| Aplicación | Sistemas personalizados | Diseños plug-and-play |
