Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: 615008140621
Documento: LPJE101CNL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: The greater the quantity, the better the price
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Disfrute de la garantía de envío a tiempo
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4200K-PCS/Month
Categoría de producto: |
Conector RJ45 1x1 a través del agujero |
Número de posiciones/contactos: |
8p8c |
tipo: |
Horizontal |
Montar: |
Tht |
Sistema de cables de aplicación: |
Gato 3 |
Temperatura de la operación: |
-40°C hasta +85°C |
Temperatura de la soldadura por oleaje: |
Entre 230°C y 250°C, 5-10 segundos |
Temperatura de almacenamiento: |
-40 ℃ a +85 ℃ |
Número de pieza: |
615008140621 |
Piezas cruzadas: |
No se puede hacer más. |
Categoría de producto: |
Conector RJ45 1x1 a través del agujero |
Número de posiciones/contactos: |
8p8c |
tipo: |
Horizontal |
Montar: |
Tht |
Sistema de cables de aplicación: |
Gato 3 |
Temperatura de la operación: |
-40°C hasta +85°C |
Temperatura de la soldadura por oleaje: |
Entre 230°C y 250°C, 5-10 segundos |
Temperatura de almacenamiento: |
-40 ℃ a +85 ℃ |
Número de pieza: |
615008140621 |
Piezas cruzadas: |
No se puede hacer más. |

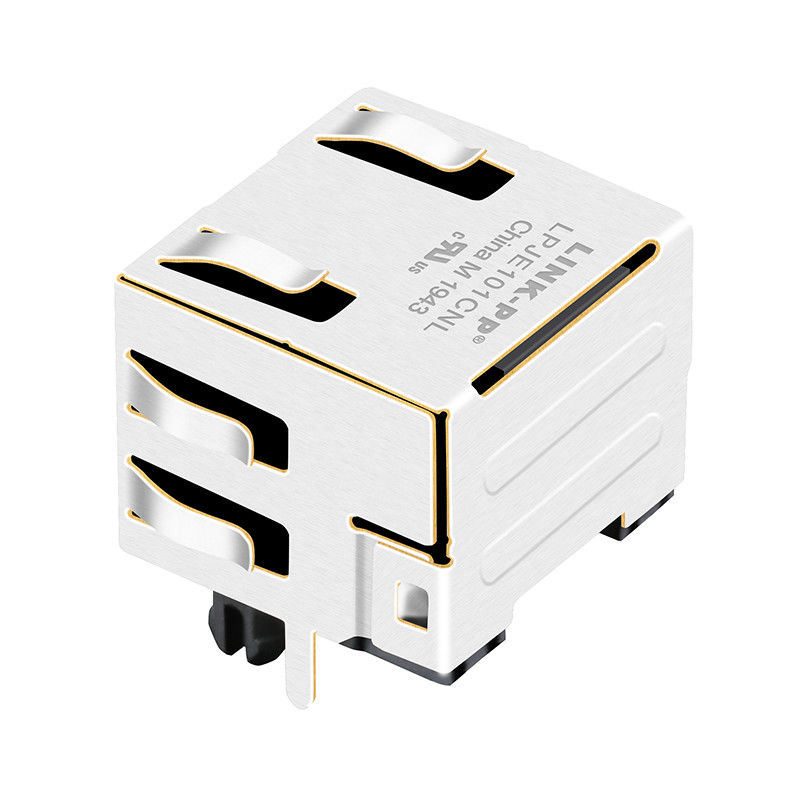

El615008140621es un perfil estándar altamente confiableConector RJ45 8P8C blindadoDiseñado para montaje robusto en placas de circuito impreso (PCB). Diseñado para aplicaciones estándar de redes y telecomunicaciones, este conector modular de un solo puerto 1x1 presenta una orientación horizontal (en ángulo recto) con un diseño de pestillo "Tab Up".
ReuniónCAT 3estándares de rendimiento, este conector funciona eficientemente a 1,5 A y 120 V (CA). Para adaptarse a diseños de placa específicos e integraciones rentables, este modelo está configurado deliberadamentesin magnéticos integrados (transformadores)ysin indicadores LED. Su blindaje metálico completo proporciona una excelente protección contra interferencias electromagnéticas (EMI), lo que garantiza una transmisión de señal limpia y estable en entornos exigentes.
| Nombre | Conector RJ45 de montaje en PCB |
|---|---|
| Género |
Jack (Mujer) |
| Número de puertos | Puerto 1x1 |
| Dirección de pestaña |
Tabulador arriba |
| Orientación | Ángulo de 90° (derecha) |
| magnéticos | Sin |
| Estilo de montaje | A través del agujero |
| Opción LED | No |
| Voltaje de trabajo | C.A.120V |
| Tensión soportada | AC1000V 50Hz o 60Hz 1min |
| Resistencia de contacto |
20 mΩ |
| Resistencia de aislamiento | 500 MΩ MÍN. @ CC 500 V |
| Durabilidad | 600 círculos de apareamiento MÍN. |
| Embalaje | Bandeja |
| Circuito BST | Sí |
| AutomDX | Sí |
| Propiedades de los materiales | |
| Hola-pot | 1500 Vrms |
| Material aislante | Clasificación de inflamabilidad UL94 V-0 PBT |
| Color del aislante | Negro |
| Material de contacto | Aleación de cobre |
| Revestimiento de contacto | Destello de oro selectivo |
| Tipo de contacto | Sellado |
| Material de blindaje | Bronce |
| Revestimiento de blindaje | Níquel |
Viene como parte de los conectores RJ45 de LINK-PP con garantía de calidad y soporte posventa. Cada conector se somete a rigurosas pruebas e inspecciones durante el proceso de fabricación. Incluye inspección de material entrante, inspección de resistencias y condensadores, evaluación de soldadura y pruebas exhaustivas de componentes LED. LINK-PP ofrece servicio de garantía para brindar tranquilidad a los clientes. Esta garantía cubre cualquier defecto de fabricación.Nuestro equipo de soporteestá siempre disponible para ayudarle con cualquier inquietud, brindándole orientación experta. Para consideraciones a largo plazo, estos conectores están clasificados para una temperatura máxima de soldadura por onda de +260 °C. La durabilidad y la longevidad están garantizadas incluso en condiciones de soldadura duras.
Diseñado para brindar durabilidad y rendimiento eléctrico estable, el conector RJ45 615008140621 de Wurth cumple con rigurosos estándares de la industria. A continuación se detallan las especificaciones mecánicas, eléctricas y ambientales completas.
| Especificación | Detalles |
| Material aislante | PBT (tereftalato de polibutileno) |
| Color | Negro |
| Clasificación de inflamabilidad | UL94 V-0 |
| Material de contacto | Bronce fosforado |
| Tipo de contacto | Sellado |
| Revestimiento de contacto | Oro |
| Material de blindaje | Bronce (niquelado) |
| Durabilidad (clase de calidad) | 500 ciclos de apareamiento |
| Especificación | Detalles |
| Clasificación actual | 1,5 A |
| Voltaje de trabajo | 120 V (CA) |
| Resistencia de contacto | 20 mΩ máx. |
| Resistencia de aislamiento | >1000 MΩ |
| Tensión de resistencia dieléctrica | 1000 V CA / 1 minuto |
| Especificación | Detalles |
| Temperatura de funcionamiento | -40°C a +85°C |
| Cumplimiento ambiental | Cumple con RoHS, sin plomo |
| Certificaciones de agencia | Certificado UL (Archivo: E324776) |
| Especificación | Detalles |
| Compatibilidad de soldadura | Proceso de soldadura por ola sin plomo estándar JEDEC |
| Método de embalaje | Bandeja |
R: No, el Wurth 615008140621 es un conector modular estándar sin imanes ni transformadores internos.
R: Esta pieza se suministra en un embalaje en bandeja, lo que la hace adecuada para tránsito seguro y líneas de montaje automatizadas.
R: No, este modelo específico está diseñado sin indicadores LED.
