Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: RM5-1SSA9V1F
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/60K
Precio: $0.11-$24
Detalles de empaquetado: BANDEJA
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 180K/Month
número de pieza: |
RM5-1SSA9V1F |
producción en masa: |
LPJG47542A47NL |
Tipo de conector: |
RJ45 |
Aplicaciones: |
10/100/1000 Base-T |
Tipo del montaje: |
A través del agujero |
Blindaje: |
Blindado, finger de la EMI |
número de pieza: |
RM5-1SSA9V1F |
producción en masa: |
LPJG47542A47NL |
Tipo de conector: |
RJ45 |
Aplicaciones: |
10/100/1000 Base-T |
Tipo del montaje: |
A través del agujero |
Blindaje: |
Blindado, finger de la EMI |

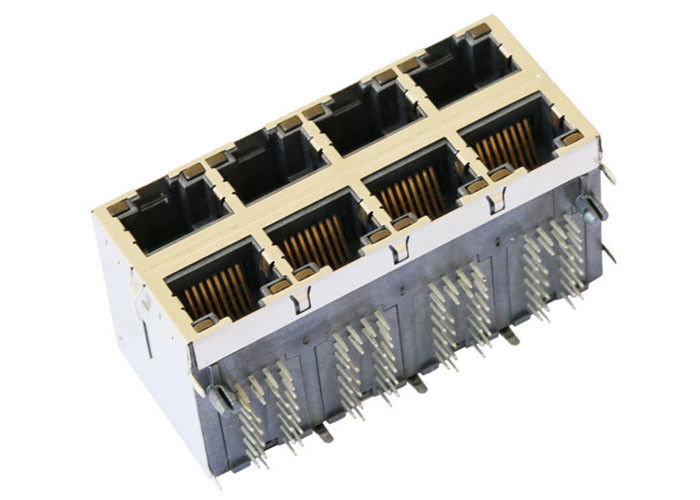

Diseño del modelo: RM5-1SSA9V1F
1 diseñado para el uso de la tarjeta de interfaz de red.
2 diseñó cumplir el requisito de IEEE802.3u.
3 disponible en todos los ratios de la vuelta usados por LAN ICmanufactures.
El componente magnético más simple 4 para poner el androute en el PWB.
5 Conserves que minimiza el espacio del PWB.
Modelo de la producción en masa 6: LPJG47542A47NL
7 Ethernet de 10/100/1000 gigabit
8 Magnetics Rj45
Magnetics integrado 9 Rj45
10 LED opcionales, EMI-finger opcional
Número de parte de LINK-PP | LPJG47542A47NL |
Diseño del modelo | RM5-1SSA9V1F |
Uso-Lan | ETHERNET |
Galjanoplastia de acoplamiento del área del contacto | ””/15u del ORO 6u/30u” |
Corazones por puerto | 12 |
Opción del LED | AMARILLO, GREEN/YELLOW, VERDE |
Cierre | ETIQUETA ARRIBA/ABAJA |
Número de puertos | 2X4 |
Ángulo del soporte del PWB | ENTRADA LATERAL |
Altura del paquete (milímetro) | 25,79 |
Longitud del paquete (milímetro) | 59,18 |
Anchura del paquete (milímetro) | 28,35 |
Etiquetas de la EMI del escudo | CON |
Velocidad | 10/100/1000 BASE-T |
Temperatura | 0 A 70℃ |
Ratio RX de las vueltas | 1CT: 1CT |
Ratio TX de las vueltas | 1CT: 1CT |
Descripción
1. Tipo de producto características:
1) tipo = conector de producto
2) tipo de Jack = RJ45
3) perfil = estándar
4) orientación del montaje del PWB = entrada del lado (de ángulo recto)
2. Accesorio mecánico:
1) configuración de Jack = 2 x 4
3. Características eléctricas:
1) protegido = sí
4. Características relacionadas de la terminación:
1) finger de la EMI - parte inferior = fuera
2) método = soldadura de la terminación
5. Características relacionadas del cuerpo:
1) configuración del puerto = multi
2) fingeres de la EMI - top y lados = con fuera
3) orientación = estándar del cierre - cierre con picaporte
4) longitud de la cola del PWB
6. Características relacionadas del contacto:
1) cargado = sí
2) tipo de la terminación del contacto = a través del agujero
7. Vivienda de características relacionadas:
1) estilo = Jack del conector
8. Estándares industriales:
1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,
Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
El Flujo-soldar opcional;
3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente
9. Sistema de marcas de identificación:
1) color izquierdo del LED (posición #1) = verde/amarillo - resistor de 250 ohmios
2) color correcto del LED (posición #2) = verde, amarillo - resistor de 250 ohmios
10. Condiciones para el uso:
1) se aplica a = placa de circuito impresa
2) condiciones ambientales = oficina/premisas
3) temperatura de funcionamiento (°C) = 0 - 70
11.Hipot:
MINUTO 1500Vrms
Usos para el usuario terminal
Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…
