Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: S558-5999-BD-F
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
P/N: |
S558-5999-BD-F |
perno a fijar: |
LP41626NL |
Pernos: |
16 |
Base: |
100 m |
Temperatura de funcionamiento: |
0 a 70 |
Puerto: |
solo transformador del puerto |
P/N: |
S558-5999-BD-F |
perno a fijar: |
LP41626NL |
Pernos: |
16 |
Base: |
100 m |
Temperatura de funcionamiento: |
0 a 70 |
Puerto: |
solo transformador del puerto |
1. Solo transformador del Lan del puerto
2. ColiStructure: Toroidal
3. transformador 100base-t
4. SMD, 16 pernos
5. temperatura de funcionamiento (°C) = 0 a 70
6. ficheros: PDF/3D/ISG/Stp/Step/Datasheet
Descripción:

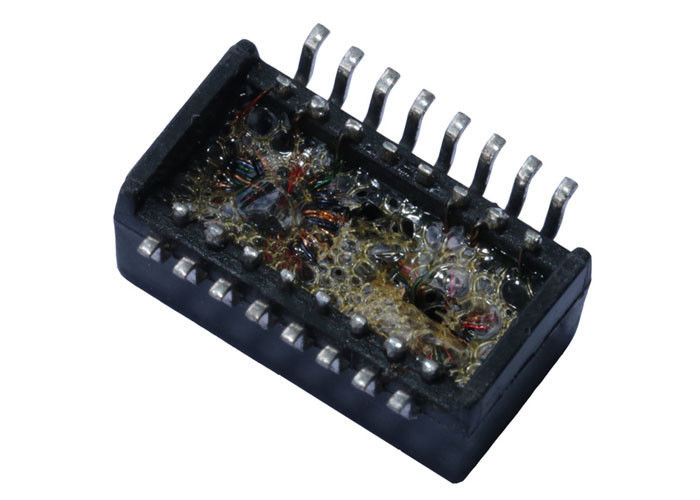

TRANSFORMADORES MAGNÉTICOS de sola del puerto 100 ETHERNET de la base-t
| Uso | ETHERNET del LAN (PoE&NON PoE) |
| AutomDX | SÍ |
| Comentario | RoHS LP41626NL obediente |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Construcción | MOLDEO A PRESIÓN |
| Corazones por puerto | 4 |
| Número de puertos | Solo |
| PWB | NINGÚN PWB |
| Paquete | SMT |
| Altura del paquete (milímetro) | 6,20 |
| Longitud del paquete (milímetro) | 12,70 |
| Anchura del paquete (milímetro) | 7,15 |
| RoHS obediente | YES-RoHS-6 |
| Velocidad | 100BASE-TX |
| Temperatura | 0 A 70 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
Especificaciones eléctricas (25):
1. Ratio 50KHz, 0.5V de las vueltas
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: Minuto
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Pérdida de vuelta
1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Interferencia
30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
Usos:
1. ampliadores del bus de interface de fines generales y aisladores del bus de interface de fines generales
2. módulos de (LCD) de la pantalla de cristal líquido
3. tableros de adquisición de datos del ordenador
4. ordenadores del punto de venta y del quiosco
Ventaja competitiva:
16 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
