Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: HY911130AE
Documento: LPJG0806FBNL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.05-$1.28
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4500K-PCS/Month
Número de puertos: |
Puerto 1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
1000 Base-T |
Color LED: |
Verde / Amarillo |
Temperatura de la punta de la soldadura por oleaje: |
260°C Máximo |
Tiempo de la temperatura de la punta de la soldadura por oleaje: |
5 segundos Máximo |
Número de pieza: |
HY911130AE |
Estilo de montaje: |
Orificio pasante (THT), ángulo recto |
Número de puertos: |
Puerto 1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
1000 Base-T |
Color LED: |
Verde / Amarillo |
Temperatura de la punta de la soldadura por oleaje: |
260°C Máximo |
Tiempo de la temperatura de la punta de la soldadura por oleaje: |
5 segundos Máximo |
Número de pieza: |
HY911130AE |
Estilo de montaje: |
Orificio pasante (THT), ángulo recto |

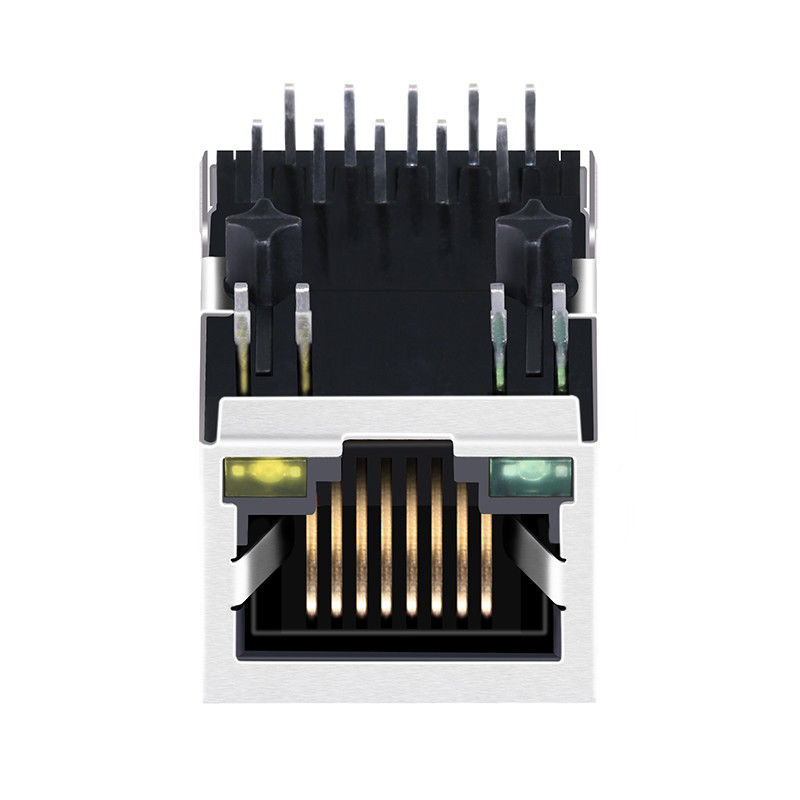

El HY911130AE es un conector magnético Gigabit RJ45 premium diseñado para ofrecer una conectividad de red robusta y de alta velocidad para equipos de comunicación modernos. Este MagJack de puerto único 1x1 integra magnetismo Ethernet en el conector RJ45, reduciendo el espacio en la PCB y simplificando el diseño de la interfaz de red.
Compatible con aplicaciones Ethernet 10/100/1000Base-T, este conector RJ45 presenta módulos de transformador integrados, indicadores LED verde/amarillo y un diseño de montaje en PCB de entrada lateral con pestaña hacia abajo. Es adecuado para switches Ethernet, routers, controladores industriales, tarjetas de interfaz de red y dispositivos de comunicación integrados.
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Conector magnético RJ45 |
| Número de pieza LINK-PP | LPJG0806FBNL |
| Modelo compatible | HY911130AE |
| Tipo de conector | Jack RJ45 con magnetismo integrado |
| Configuración de puerto | Puerto único 1x1 |
| Velocidad Ethernet | 10/100/1000 Base-T |
| Número de posiciones | 10P8C |
| Tipo de montaje | Through Hole |
| Estilo de montaje en PCB | Ángulo recto / Entrada lateral |
| Indicador LED | Verde / Amarillo |
| Blindaje | Sin pestañas de blindaje EMI |
| Posición del pestillo | Pestaña hacia abajo |
| Rango de temperatura | 0°C a +70°C |
| Material de PCB | FR4 |
| Recubrimiento de contacto | Oro 6u"/15u"/30u" |
| Relación de vueltas RX/TX | 1CT:1CT |
| Soporte PoE | No PoE |
| Aplicación | LAN Ethernet |
| Artículo | Valor |
|---|---|
| Tipo de puerto | RJ45 1x1 |
| Orientación | Ángulo recto |
| Montaje | PCB Through Hole |
| Longitud | 21,30 mm |
| Ancho | 15,90 mm |
| Altura | 13,40 mm |
| Color del LED | Verde / Amarillo |
1. Relación de vueltas (±2%)
1CT:1CT
3. HIPOT: 1500Vrms MÍNIMO
4. PÉRDIDA DE INSERCIÓN:
-1.0dB MÁXIMO @ 1.0MHz A 65MHz
5. PÉRDIDA DE RETORNO:
-20dB MÍNIMO @ 1MHz A 10MHz
-16dB MÍNIMO @ 10MHz A 30MHz
-12dB MÍNIMO @ 30MHz A 60MHz
-10dB MÍNIMO @ 60MHz A 100MHz
6. DIAFONÍA:
-40dB MÍNIMO @ 1MHz A 30MHz
-35dB MÍNIMO @ 30MHz A 60MHz
-30dB MÍNIMO @ 60MHz A 100MHz
7. RECHAZO DE MODO COMÚN A COMÚN:
-30dB MÍNIMO @ 1MHz A 50MHz
-20dB MÍNIMO @ 50MHz A 150MHz
8. Temperatura de funcionamiento: 0°C~70°C.
El conector magnético RJ45 HY911130AE es muy versátil. Es el conector elegido para una amplia variedad de aplicaciones de red, que incluyen:
- Switches y Routers Gigabit Ethernet
- Placas base de servidor y tarjetas de interfaz de red (NIC)
- PCs Industriales (IPC) y Controladores de Automatización
- Gateways de Hogar Inteligente y Hubs IoT
- Decodificadores y Smart TVs
