Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO

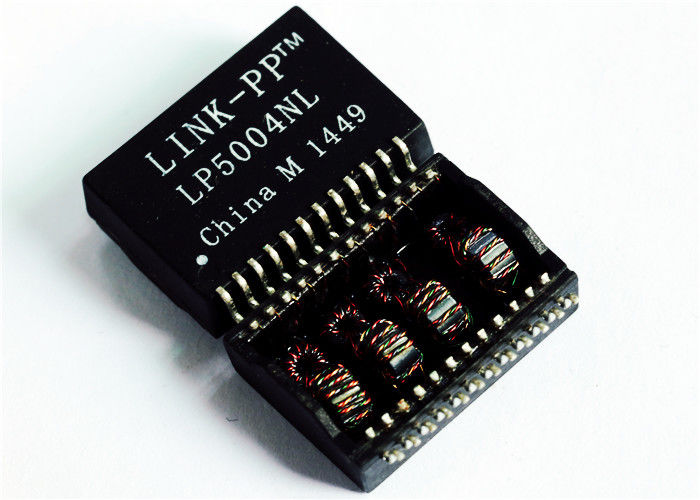

Número de modelo: LP5004NL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Elemento: |
G24102MKG |
Cruz P.N: |
LP5004NL |
Pin ningún: |
24 pernos |
Serie: |
Solo transformador de GigE del puerto |
Estilo de la terminación: |
SMD/SMT |
Voltaje del aislamiento:: |
1500v |
muestras: |
Oferta libre |
Parte cruzada: |
G24102MKG = LP5004NL |
Elemento: |
G24102MKG |
Cruz P.N: |
LP5004NL |
Pin ningún: |
24 pernos |
Serie: |
Solo transformador de GigE del puerto |
Estilo de la terminación: |
SMD/SMT |
Voltaje del aislamiento:: |
1500v |
muestras: |
Oferta libre |
Parte cruzada: |
G24102MKG = LP5004NL |
Especificaciones eléctricas @ 25 ° C
Inductancia ........................... 350 μH mín.
con 8 mA DC bias @ 100 KHz, 0.2 V
Inductancia de fuga .......... 0.50 μH máx.
@ 100 KHz, 0.2 V
Capacitancia de entrelazado ........ 25 pF típ.
@ 100 KHz, 0.2 V
Resistencia CC .................... 0.90 Ω máx.
Pérdida de inserción ..................... 0.3-100 MHz
-1.1 dB máx.
Pérdida de retorno (dB min.)
0.3-30 MHz .....................................- 18
40 MHz .........................................- 14.4
50 MHz .........................................- 13.1
60-80 MHz ......................................- 12
Conversación cruzada (dB min.)
0.3-30 MHz .....................................- 35
60-100 MHz ....................................- 28
Rechazo de modo común (dB min.)
0.3-30 MHz .....................................- 40
60 MHz ............................................- 35
80-100 MHz ....................................- 30
Relación de vueltas ........................... 1 CT: 1 ± 5%
Isolation Hi-Pot .... 1500 VAC 1 mA 1 seg.
Temperatura de funcionamiento
.................................. -40 ° C a +85 ° C
Mfr Descripción del paquete | ROHS |
ALCANCE obediente | Sí |
Cumple con RoHS de la UE | Sí |
Estado | Activo más de 20 años |
Tipo de transformador | TRANSFORMADOR DATACOM |
Solicitud | LAN; 10/100/1000 BASE-T; ETHERNET |
Voltaje de aislamiento | 1500.0 V |
LINK-PP Cross | LP5007NL Series Equivalent Cross |
Archivo disponible | Hoja de datos / PDF, 3D Step / IGS |
Serie del fabricante | PT61020EL Pasador cruzado a pasador analógico |
Característica de montaje | MONTAJE SUPERFICIAL |
Número de funciones | 4 |
Temperatura de funcionamiento-Min. | -40.0 Cel |
Temperatura de funcionamiento-Max | 85.0 Cel |
Método de embalaje | TAPE & REEL 350pcs / Reel |
Dimensión física | L17.62XB12.2XH6.0 (mm) |
Inductancia primaria | 350.0 μH |
Terminal de acabado | ESTAÑO |
Relación de vueltas (Np: Ns) | 1 CT: 1; 1CT: 1 |
Altura | 6.0 mm |
Longitud | 17.62 mm |
Anchura | 12.2 mm |
Característica adicional | LA DIMENSIÓN DE ALTA INCLUYE TEMINAL TAMBIÉN |
