Conectores RJ45 Multi-Puerto y Puerto Único — Una Guía Técnica para la Adquisición de Ingeniería

Introducción

Para instalaciones de redes de alta fiabilidad, como conmutadores, placas integradas, enrutadores industriales, la elección entre conectores RJ45 de un solo puerto y conectores RJ45 multipuerto impacta directamente en la densidad del diseño, la simplicidad de la lista de materiales (BOM), el rendimiento EMI y la capacidad PoE. LINK-PP ofrece ambas categorías con opciones diseñadas para la velocidad, la integración magnética, el blindaje y la resistencia térmica.1. Conectores RJ45 de un solo puerto

Caso de uso e integración del diseño

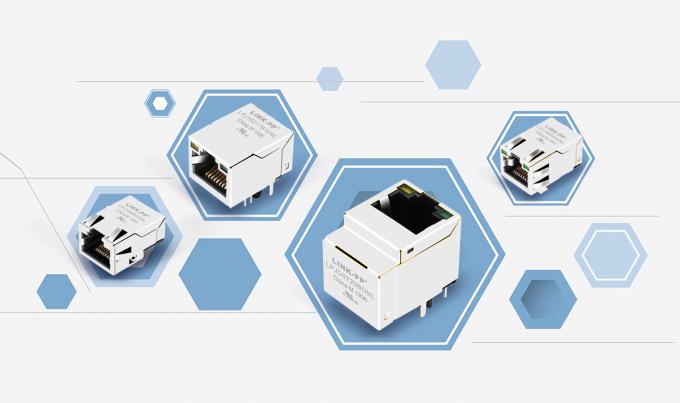

Los RJ45 de un solo puerto (1x1)

Modjacks/Magjacks se adaptan a aplicaciones con puertos Ethernet aislados, por ejemplo, placas de desarrollo, pasarelas y dispositivos de un solo canal. La cartera de LINK-PP cubre las clasificaciones de 10/100Base-T, 1000Base-T y las emergentes de 2.5G–10GBase-T.

Diseño 8P8C, pestaña hacia arriba/abajo, THT o SMT

• Blindaje opcional, indicadores de actividad LED, Auto-MDIX
• Rango operativo industrial de hasta +85 °C o superior
• Aislamiento fuerte, señal fiable a través de componentes magnéticos integrados
• ​

2. Conectores RJ45 multipuerto

Configuraciones de puertos y densidad

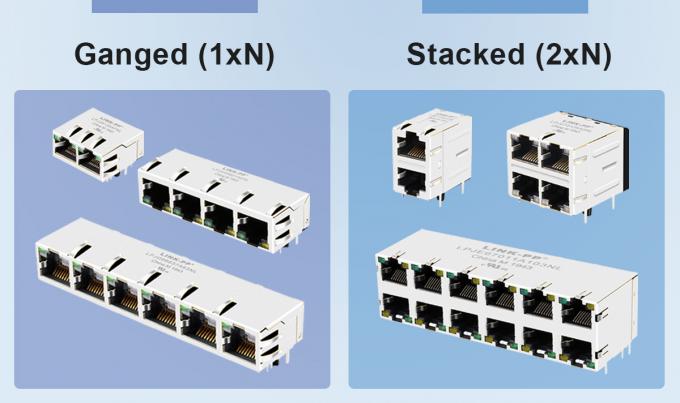

Las matrices multipuerto de LINK-PP incluyen opciones de una sola fila (1x2,

1x3,1x4, 1x6, 1x8) y de doble fila apilada (2x1, 2x2, 2x4, 2x6, 2x8), que admiten hasta 16 puertos Ethernet en un espacio compacto.

Según la guía de diseño de LINK-PP:

Admite velocidades de hasta 10GBase-T y HDBase-T

• Opciones PoE disponibles: no PoE, PoE, PoE+, PoE++, 2 pares o 4 pares
• Tipos de montaje: orificio pasante, SMT, pin-in-paste, ajuste a presión
• Blindaje y LED opcionales según las necesidades del diseño
• Grados de temperatura de funcionamiento: 0 °C/+70 °C, -40 °C/+85 °C, -55 °C/+105 °C
• 3. Tabla de comparación: Puerto único vs. Multipuerto

Aspecto

Soporte de velocidad

• : Elija según la clase Ethernet requerida (por ejemplo, 10Base-T, 100Base-TX, 1000Base-T, 2.5GBase-T, 5GBase-T, 10GBase-T).
• : Soporte No-PoE, PoE, PoE+, PoE++, 2pr PoE, 4pr PoE cumplen con los estándares IEEE 802.3af/at.
• : Para placas industriales, seleccione piezas con una clasificación de -40 °C o inferior.Gestión de EMI
• : Se recomiendan módulos blindados cuando se utilizan enlaces de alta velocidad o en entornos ruidosos.Estilo de montaje y diseño
• : THT vs SMT vs THR, pestaña hacia abajo/arriba, estilos de pestillo, postes de retención de la placa: optimice para el flujo de montaje de PCB y la estabilidad mecánica.Cumplimiento y fiabilidad
• : Todos los conectores RJ45 admiten las certificaciones RoHS, UL, ISO para una implementación confiable.Conclusión

Para

los responsables de proyectos y los ingenieros de adquisiciones que planifican la integración de redes de chip a placa:Utilice

1. conectores RJ45 de un solo puerto cuando los puertos individuales, el diseño flexible y la alta tolerancia térmica son prioridades.Elija
2. módulos RJ45 multipuerto para diseños de alta densidad y montaje optimizado, especialmente en conmutadores, enrutadores o sistemas integrados multipuerto.Evalúe la velocidad, el soporte PoE, el blindaje, la configuración de LED, la huella de la placa y las clasificaciones ambientales al seleccionar componentes.
3. La cartera de productos de LINK-PP es adecuada para aplicaciones de grado profesional con hojas de datos verificadas y certificaciones de cumplimiento
4. .
