Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: 7490120110
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificación: |
7490120110 |
Cruz: |
LP41XXXANL |
Aplicación: |

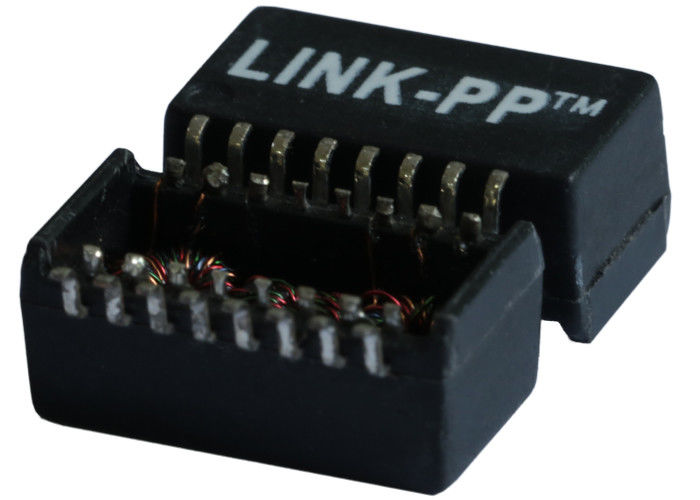

Poder sobre Ethernet magnética |
Pernos: |
16 pernos |
Puerto: |
1x 10/100Base-Tx |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificación: |
7490120110 |
Cruz: |
LP41XXXANL |
Aplicación: |
Poder sobre Ethernet magnética |
Pernos: |
16 pernos |
Puerto: |
1x 10/100Base-Tx |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Descripción de la especificación | Equivalente 7490120110 |
| ALCANCE obediente | Sí |
| UE RoHS obediente | Sí |
| Cruz de LINK-PP PN | LP41XXXANL |
| Situación | Activo |
| Tipo del transformador | Capacidad actual del TRANSFORMADOR del DATACOM hasta 600mA-720mA DC |
| Uso | Obediente con IEEE 802.3at para 10/100Base-TX-Applications |
| Aprobaciones | UL |
| Voltaje del aislamiento | 1500,0 V |
Especificaciones eléctricas @25℃
ratio 1.Turns:
TX=1: 1 RX=1: 1
2.OCL: MINUTO 350uH
@100KHz, 100mV, 8mADC en diagonal
pérdida 3.Insertion (DB max):
0.1MHz: - 1,1 100MHz: - 1,0
125MHz: - 2,0
pérdida 4.Return (MINUTO del DB):
30MHz: - 18 60MHz: - 12
80MHz: - 12 100MHz: - 10
5.Crosstalk (MINUTO del DB):
30MHz: - 43 60MHz: - 37
100MHz: - 33
6.Hipot (MINUTO de Vrms): 1500
El otro PN compatible.
| 749010012A | 7490140110 | 749022015 | 749020013 |
| 749014010 | 749010011 | 749024012 | 000-7430-30R-LF1 |
| 749014011 | 749010012 | 7490200136 | 000-7393-30R-LF1 |
