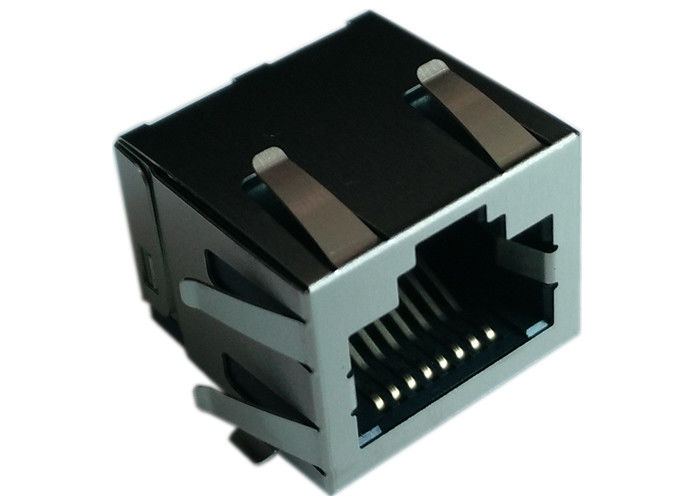

6339160-1 | 6339160-3 conector de SMT RJ45, soporte superficial protegido RJ45 de 8 POSICIONES

8 posición SMD Rj45 Jack wo/LEDs protegido LPJES101XCNL.

LPJES1011CNL/LPJES1012CNL/LPJES1013CNL/LPJES1014CNL

Pin equivalente/de la cruz al perno compatible a TE # 6339160-1 | 6339160-3

1. MATERIAL:
VIVIENDA - DA ALTA TEMPERATURA. TERMOPLÁSTICO - LCP, COLOR: VEA LA TABLA, UL94V-0.
TERMINALES - 0,30 DE BRONCE GRUESOS DE PHOS PLATEADA CON
LATA MATE GRUESA MÍNIMA de los 2.03µm EN ÁREA de la SOLDADURA.
ORO (VÉASE LA TABLA) EN ÁREA LOCALIZADA DE LA PLACA ENCIMA
NÍQUEL GRUESO MÍNIMO del 1.27µm.
ESCUDO - (VÉASE la TABLA) 0,196 PREPLATED DE COBRE AMARILLO de THK CON los 2.03µm-3.81µm
LATA MATE GRUESA SOBRE el NÍQUEL de los 0.76µm-2.03µm
UNDERPLATE, O NÍQUEL de los 0.76-2.03µm CON SELECTIVO
ETIQUETAS ESTAÑADAS DE LA SOLDADURA
2. LA CAVIDAD DE JACK SE AJUSTA A LAS REGLAS DE LA FCC Y
LAS REGULACIONES PIEZA 68, SUBPARTE F.
DIMENSIONES SUGERIDAS DE LA ABERTURA DEL PANEL. VEA
ESPEC. DEL USO. 114-2154 PARA EL GRUESO DEL PANEL
Y RECOMENDACIONES DE LA POSICIÓN
LIQUIDACIÓN SUGERIDA ENTRE EL TOP DEL CONECTOR
Y ABERTURA DEL PANEL SUPERIOR
EMPAQUETADO: CINTA Y CARRETE DEL BOLSILLO (POR ESPECIFICACIONES DEL EIA 481)
ANCHURA de la CINTA del BOLSILLO - 44m m
ECHADA del BOLSILLO - 24m m
PROFUNDIDAD del BOLSILLO - 16.7m m
CINTA CLARA DE LA CUBIERTA, PSA
REMOLQUE CLARO de la CINTA de la CUBIERTA - 1220m m, ENVUELTO EN EJE del CARRETE
CARRETE PLÁSTICO - DIÁMETRO de 381m m
CANTIDAD DEL PRODUCTO - 200 PEDAZOS POR CARRETE
POSTE CERO DE LA FUERZA DE LA INSERCIÓN CON LA DISPOSICIÓN RECOMENDADA DEL PWB
DATO ESTABLECIDO POR EL CLIENTE.
EL CONECTOR SE DEBE COLOCAR A TRAVÉS DEL RECORTE DEL PANEL COMO
MOSTRADO AL TOP DE LA AYUDA DE JACK MODULAR PARA EL ALIVIO DE TENSIÓN.
CÓDIGO DE FECHA DE LA FABRICACIÓN LOCALIZADO APROXIMADAMENTE COMO SE MUESTRA.
LOS PRIMEROS 2 DÍGITOS SON AÑO, LOS SEGUNDOS 2 DÍGITOS SON SEMANA DE TRABAJO,
EL DÍGITO PASADO ES EL DÍA DE LA SEMANA
