Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: ISO9001,SGS,REACH,UL,RoHS

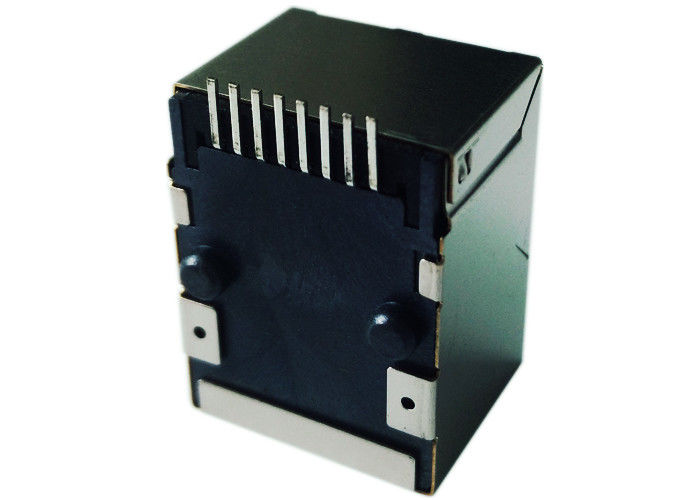

Número de modelo: JX0C-0005NL
Pago y términos de envío
Cantidad de orden mínima: 720
Precio: Supportive
Detalles de empaquetado: 120pcs/reel, 6Reel=35*35*35cm=9KGS (720pcs) /Carton
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 6000K/month
Especificación: |
JX0C-0005NL |
No parte: |
LPJ19411DNL |
Ethernet: |
1x 10/100Mbps |
Montaje: |
180 grados |
indicadores: |
Ningunos LED |
muestras: |
Disponible |
Especificación: |
JX0C-0005NL |
No parte: |
LPJ19411DNL |
Ethernet: |
1x 10/100Mbps |
Montaje: |
180 grados |
indicadores: |
Ningunos LED |
muestras: |
Disponible |
|
|
Especificación eléctrica @25℃
ratio 1.Turns (el ±2%):
TX=1CT: 1CT RX=1CT: 1CT
2.OCL: minuto 350uH
@100KHz, 0.1V, prejuicio de 8mA DC
pérdida 3.Insertion:
1~100MHz: - 1.0dB máximo
pérdida 4.Return (minuto del DB):
1~30MHz: - 16 30~60MHz: - 12
60~80MHz: - 10
5.Crosstalk (minuto del DB):
1~30MHz: - 40 30~60MHz: - 35
60~100MHz: - 30
6.CMR (minuto del DB):
1~50MHz: - 40 50~150MHz: - 30
7.Hipot: 1500V CA 6S 1mA
temperatura 8.Operating: -40℃~+85℃.
| Pruebe la descripción | Espec. | 1 | 2 | 3 | 4 | 5 | PRUEBE FREQ. | |||||||
| TX | RX | TX | RX | TX | RX | TX | RX | TX | RX | |||||
| OCL | MINUTO 350uH | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0.1V 8mA | ||
| Dé vuelta al ratio (los ±2%) | TX | 1CT: 1CT | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | --- | |
| RX | 1CT: 1CT | |||||||||||||
| Pérdida de inserción | -1.0dB MAX | -0,23 | -0,22 | -0,21 | -0,20 | -0,28 | -0,22 | -0,23 | -0,24 | -0,27 | -0,22 | 1-65MHz | ||
| Pérdida de vuelta | MINUTO de -18dB | -35,5 | -33,1 | -36,7 | -37,6 | -31,5 | -30,4 | -34,3 | -31,1 | -36,2 | -33,6 | 1-10MHz | ||
| MINUTO de -14dB | -28,2 | -27,8 | -29,2 | -28,8 | -28,5 | -29,3 | -28,8 | -27,6 | -26,9 | -27,5 | 30MHz | |||
| MINUTO de -10dB | -15,7 | -14,9 | -14,5 | -14,1 | -13,8 | -14,7 | -15,2 | -14,5 | -16,2 | -14,8 | 60-100MHz | |||
| Interferencia | MINUTO de -35dB | -42,4 | -40,7 | -38,1 | -40,4 | -38,6 | 1-60MHz | |||||||
| MINUTO de -30dB | -36,4 | -34,0 | -33,6 | -37,1 | -33,9 | 60-100MHz | ||||||||
| Rechazo de modo común | MINUTO de -20dB | -38,1 | -35,6 | -39,5 | -37,1 | -37,1 | -33,7 | -36,7 | -38,3 | -33,6 | -35,8 | 1-130MHz | ||
| Aislamiento de Hipot | MINUTO 1500Vrms | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | AUTORIZACIÓN | PRI AL SEC | ||
