Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: H5009FNL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificación: |
H5009FNL |
No parte: |
LP5015ANL |
Familia: |
transformador de Ethernet del gigabit |
Montaje: |
SMD |
Pernos: |
24 pernos |
muestras: |
Disponible libre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificación: |
H5009FNL |
No parte: |
LP5015ANL |
Familia: |
transformador de Ethernet del gigabit |
Montaje: |
SMD |
Pernos: |
24 pernos |
muestras: |
Disponible libre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

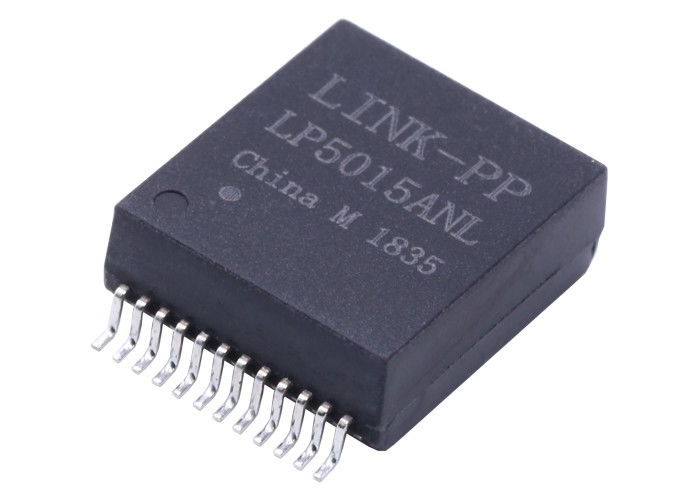

| Solo puerto, 1000 módulos del transformador de Ethernet de BASE-T, SMD, Rohs | |
| Número de parte de LINK-PP | LP5015ANL |
| Velocidad | 1000BASE-T |
| Número de puertos | SOLO |
| Uso - LAN | ETHERNET (no PoE) |
| Paquete | SMD |
| Temperatura | - 40 A + 85 |
| AutomDX | SÍ |
| Comentario | LO MISMO QUE LA VERSIÓN DE NL |
| Configuración RX | T, C, S |
| Configuración TX | T, C, S |
| Construcción | MARCO ABIERTO |
| Corazones por puerto | 8 |
| Altura del paquete (pulgadas) | 0,225 |
| Altura del paquete (milímetro) | 5,72 |
| Longitud del paquete (pulgadas) | 0,740 |
| Longitud del paquete (milímetro) | 18,80 |
| Anchura del paquete (pulgadas) | 0,537 |
| Anchura del paquete (milímetro) | 13,64 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
|
Especificación eléctrica @25℃ 1.OCL (100KHz, 0.1Vrms, 8mA): 350uH ratio 2.Turns: 1CT: 1CT pérdida 3.Insertion: 1-100MHz: - 1.0dB máximo pérdida 4.Return (minuto del DB): 1-40MHz: - 18 60MHz: - 14 80MHz: - 12 100MHz: - 10 5.Crosstalk (minuto del DB): 30MHz: - 43 60MHz: - 37 100MHz: - 33 6.CMR: 0.1-100MHz: - tipo 40dB voltaje 7.Isolation: 1500Vrms temperatura 8.Operating: -40℃~+85℃. |
