Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: JXR1-0001NL
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: Supportive & Competitive
Detalles de empaquetado: Bandeja y Carton&Reel
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000000/mes
Midcom PN: |
JXR1-0001NL |
Hecho en China: |
SM-LPJ6011CNL |
Familia: |
10/100Mbps |
Categoría: |
Rj-45 con Magnetics |
Orientación: |
Encima de |
Muestras: |
3-5 disponible libre |
Midcom PN: |
JXR1-0001NL |
Hecho en China: |
SM-LPJ6011CNL |
Familia: |
10/100Mbps |
Categoría: |
Rj-45 con Magnetics |
Orientación: |
Encima de |
Muestras: |
3-5 disponible libre |
|

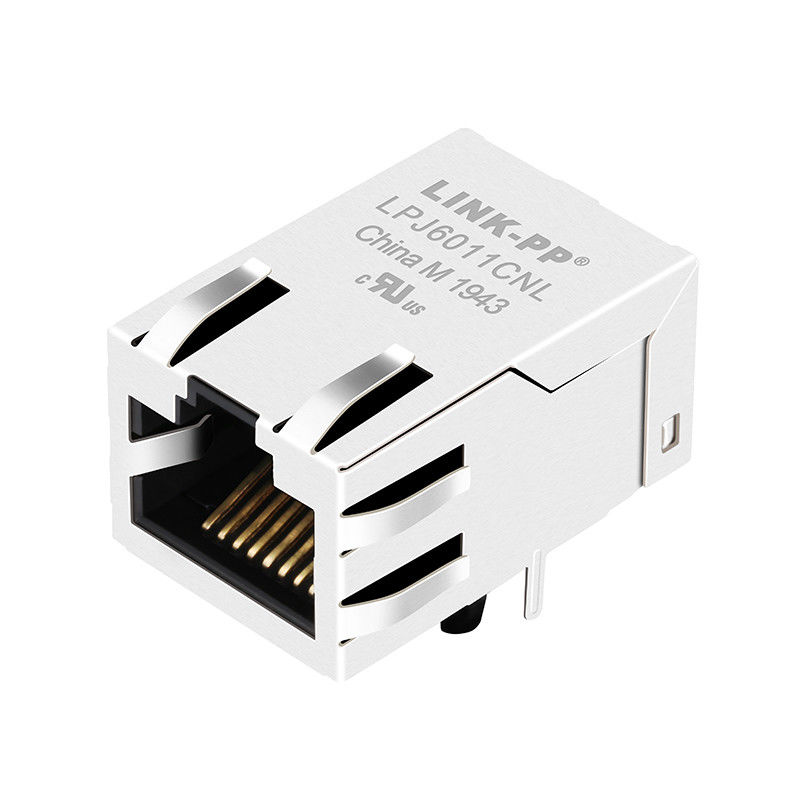

JXR1-0001NL PulseJack
|
||||||||||||||||||||||||||||||||
|
Comerciante Part Number
|
JXR1-0001NL
|
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Hecho en China
|
SM-LPJ6011CNL
|
|||||||||||||||||||||||||||||||
|
Fabricante
|
LINK-PP China
|
|||||||||||||||||||||||||||||||
|
Descripción
|
Rj-45 integró los transformadores
|
|||||||||||||||||||||||||||||||
|
Documentos disponibles
|
PDF/3D/Step/IGS/Price/Cross
|
|||||||||||||||||||||||||||||||
|
Cantidad disponible
|
2.000 PCS o 4 semanas
|
|||||||||||||||||||||||||||||||
1.TR: (100KHz, 0.1V);
TX=1CT: 1CT el ±3% RX=1CT: 1CT ±3%P2.OCL: (100KHz, 100mV, 8mA, DC diagonal)
PERNOS: (P1, P2), (P7, P8) MINUTO DE =350UH
3.HIPOT:
PERNOS (P1, P3, P2) (J1, J2) A =1500VAC POR 60 SEGUNDOS
PERNOS (P7, P6, P8) (J3, J6) A =1500VAC POR 60 SEGUNDOS
PÉRDIDA 4.INSERTION:
-1.0dB MAX @ 0.3MHz a 100MHz
PÉRDIDA 5.RETURN:
MINUTO @ 1MHz de -20dB a 10MHz
MINUTO @ 10MHz de -16dB a 30MHz
MINUTO @ 30MHz de -12dB a 60MHz
MINUTO @ 60MHz de -10dB a 100MHz
CHARLA 6.CROSS:
MINUTO @ 1MHz de -40dB a 30MHz
MINUTO @ 30MHz de -35dB a 60MHz
MINUTO @ 60MHz de -30dB a 100MHz
7.COMMON AL RECHAZO DE MODO COMÚN:
MINUTO @ 1MHz de -30dB a 50MHz
MINUTO @ 50MHz de -20dB a 150MHz
TEMPERATURA 8.OPERATING: -40℃~+85℃.
NOTAS:
1.Designed al uso de ayuda, tal como SOHO (ADSL
módems), LAN-en-placa madre (LOM), eje e interruptores.
especificación de 2.Meets IEEE 802,3
materiales 3.Connector:
Vivienda: PBT+30%G.F termoplástico UL94V-0
Contacto: Bonzo C5210R-EH Thickness=0.35mm del fósforo
Pernos: C2680R-H de cobre amarillo Thickness=0.35mm
Escudo: SUS 201-1/2H Thickness=0.2mm
Recubrimiento de contacto: Oro 6 micropulgadas de mínimo. En área de contacto.
temperatura de extremidad de la soldadura 4.Wave: 265℃ máximo
Tiempo de la temperatura de extremidad de la soldadura de la onda: Sec 5 máximo
