Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO9001,SGS,UL,CE,REACH163
Número de modelo: JX80-0019NL
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.11-$12
Detalles de empaquetado: BANDEJA
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 208K/Month
Midcom PN: |
JX80-0019NL |
Hecho en China: |
SM-LPJ26404AFNL |
Aplicación: |
Base-TX 100 (Ethernet rápida) |
Montaje: |
W/LEDs blindado |
Puerto: |
Gangjack |
HiPot: |
1500v |
Midcom PN: |
JX80-0019NL |
Hecho en China: |
SM-LPJ26404AFNL |
Aplicación: |
Base-TX 100 (Ethernet rápida) |
Montaje: |
W/LEDs blindado |
Puerto: |
Gangjack |
HiPot: |
1500v |
|
Pulso JX80-0019NL |
||||||||||||||||||||||||||||||||
|
Número de parte diseñado |
JX80-0019NL |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Hecho en China |
SM-LPJ26404AFNL |
|||||||||||||||||||||||||||||||
|
Fabricante |
LINK-PP China |
|||||||||||||||||||||||||||||||
|
Descripción |

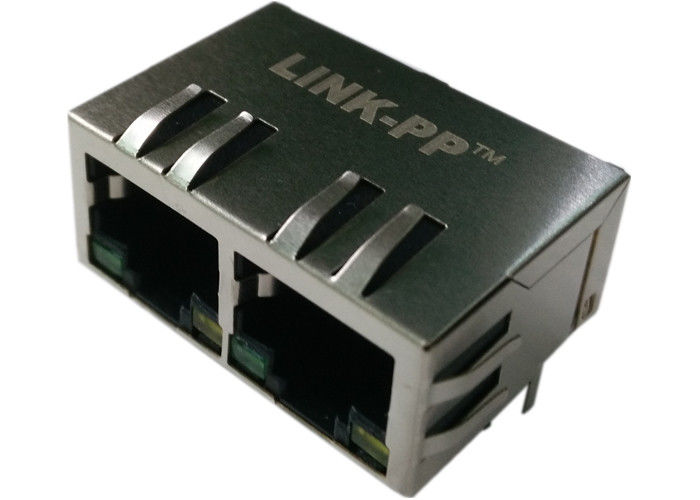

Conector dual del Magnetics Rj45 |
|||||||||||||||||||||||||||||||
|
Documentos disponibles |
PDF/3D/Step/IGS/Price/Cross |
|||||||||||||||||||||||||||||||
|
Cantidad disponible |
2.000 PCS o 4 semanas |
|||||||||||||||||||||||||||||||
Características y ventajas:
Temperatura de la soldadura de la onda del pico de RoHS que valora 260°C
Conveniente para CAT 5 y cable de Ethernet rápido 6 o mejor UTP
Especificación de IEEE 802,3 de las reuniones
350µH el mínimo OCL con 8mA perjudica la corriente
Alto rendimiento para la supresión máxima de la EMI
100 la etiqueta-ABAJo de la base-TX (Ethernet rápida) RJ45 1xN con o sin el LED integró magnetics
el conector (ICM) diseñó a los usos de ayuda por ejemplo: SOHO (módems de ADSL), LAN-en
Placa madre (LOM), eje e interruptores.
JX80-0019NL SPECFICATIONS ELÉCTRICO @25℃
ratio 1.Turns (el ±2%):
TX=1CT: 1CT RX=1CT: 1CT
pérdida 2.Return (minuto del DB):
1-10MHz: - 18 30MHz: - 16
60-100MHz: - 12
3.Crosstalk:
1-100MHz: - minuto 30dB
pérdida 4.Insertion:
1-100MHz: - 1.2dB máximo
5.CMR:
1-50MHz: - minuto 30dB
50-130MHz: - minuto 20dB
voltaje 7.Isolation: 1500V
temperatura 8.Operating: 0-70℃/-40℃~ +85℃.
