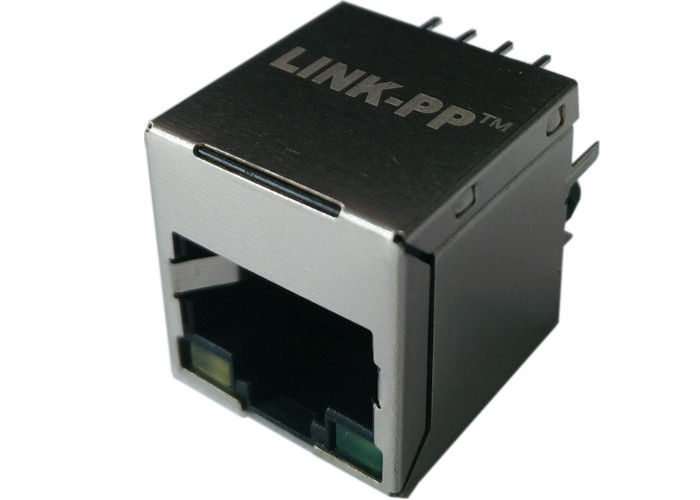

Cruz vertical 51F-1203GYD2NL del conector de la entrada 10/100BT 180° del top de LPJD0012BENL RJ45 Jack

Cruz vertical 51F-1203GYD2NL del conector de la entrada 10/100BT 180° del top de LPJD0012BENL RJ45 Jack


51F-1203GYD2NL Cross/PDF/datasheet/Price/3D/Crosslink-PP LPJD0012BENL


• Diseños magnéticos para apoyar cada PHY
• Cumpla o exceda los estándares de IEEE 802,3 y del ANSI X3.263
• Incluyendo 350uH el minuto OCL con 8mA en diagonal
• Aislamiento mínimo 1500Vrms por el requisito de IEEE 802,3

PRUEBE LAS NOTAS (25±5℃)
1.TR: (100KHz, 0.1V);
  TX=1CT: 1CT el ±2% RX=1CT: 1CT ±2%P2.LX: (100KHz, 100mV, 8mA, prejuicio de DC)
  PERNOS: (R1-R3), (R4-R6) MINUTO DE =350UH
filtro 3.Transmitter y receptor de filtro:
  Impedancia de paso bajo 100Ω de la balanza
4.HIPOT:
  Entrada (R1-R3) a la salida (C1-C2): 1500VAC 60sec
  Entrada (R4-R6) a la salida (C3-C6): 1500VAC 60sec
PÉRDIDA 5.INSERTION:
  -1.0dB MAX @ 1.0MHz A 100MHz
PÉRDIDA 6.RETURN:
  MINUTO @ 1.0MHz de -18dB A 30MHz
  MINUTO @ 30MHz de -16dB A 60MHz
  MINUTO @ 60MHz de -12dB A 80MHz
CHARLA 7.CROSS:
  MINUTO @1.0MHz de -30dB A 100MHz
RECHAZO del MODO 8.COMMON:
  MINUTO @1.0MHz de -30dB A 100MHz
TEMPERATURA 9.OPERATING: 0℃~70℃.
    NOTAS:
1.Designed al uso de ayuda, tal como SOHO (ADSL
  módems), LAN-en-placa madre (LOM), eje e interruptores.
especificación de 2.Meets IEEE 802,3
materiales 3.Connector:
  Vivienda: UL94V-0 termoplástico
  Contacto/escudo: Aleación de cobre
  Galjanoplastia del escudo: Níquel
  Recubrimiento de contacto: Oro 6 micropulgadas de mínimo. En área de contacto.
temperatura de extremidad de la soldadura 4.Wave: 265℃ máximo
  Tiempo de la temperatura de extremidad de la soldadura de la onda: Sec 5 máximo


51F-1203GYD2NL 180 módulo magnético vertical LPJD0012BENL del ° RJ45 Jack 10/100BT
