Hogar > productos > Transformadores magnéticos discretos > BASE del transformador 10 de Ethernet de Bothhand TS7010 - T SMD con la obstrucción común

BASE del transformador 10 de Ethernet de Bothhand TS7010 - T SMD con la obstrucción común

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: TS7010

Pago y términos de envío

Cantidad de orden mínima: 400/2000/10K/25K

Precio: $0.06-$3.2

Detalles de empaquetado: T&R

Tiempo de entrega: Común

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 3KK/Month

Consiga el mejor precio
Punto culminante:

Transformador del aislamiento de Ethernet

,

Transformador discreto del Lan

PN.1:
TS7010
Tipo del transformador:
Interfaz del aislamiento y de los datos
Ratio de las vueltas:
1CT: 1CT
Tamaño/dimensión:
12.70m m L x7.15mm W
HiPot:
1500v
producción en masa:
LP356SMNLE
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
PN.1:
TS7010
Tipo del transformador:
Interfaz del aislamiento y de los datos
Ratio de las vueltas:
1CT: 1CT
Tamaño/dimensión:
12.70m m L x7.15mm W
HiPot:
1500v
producción en masa:
LP356SMNLE
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
BASE del transformador 10 de Ethernet de Bothhand TS7010 - T SMD con la obstrucción común

TRANSFORMADOR 10 BASE-T SMD de ETHERNET de Bothhand TS7010 con la obstrucción común


Bothhand TS7010

Cruz LP356SMNLE

transformador 10B

Ficha técnica/precio/Specification/3D



Característica



16 paquete del PIN SMD a obediente con IEEE 802,3
estándar.
Con la obstrucción común para encontrar a la FCC clasifique B y CISPR B.
El modelo está disponible interconectar con 10 transmisores-receptores de BASE-T.
Compatible con procesos del horno del IR.


Especificaciones eléctricas @ 25°C


ratio 1.Turns:
  TX=1CT∶1CT RX=1CT∶1CT
2.Pri OCL: MINUTO 350uH
  @100KHz, 0.1V, 8mADC en diagonal.
pérdida 3.Insertion:
  1-100MHz: - 1.15dB MAX
pérdida 4.Return (MINUTO del DB):
  1-30MHz: - 18 30-60MHz: - 14
  60-80MHz: - 12
5.Crosstalk:
  1-100MHz: - MINUTO 38dB
6.CMRR: 1-100MHz: - TIPO 40dB
7.Hi-Pot: 1500Vrms @0.5mA
temperatura 8.Operating: 0℃~70℃/-40℃~+85℃


TRANSFORMADOR 10 BASE-T SMD de ETHERNET de Bothhand TS7010 con la obstrucción común
H2001DG  C855-2B4R-54 HX2326FNL 0879-2C6R-54
HX1225FNL 7490101120 HX2326NL  HX2326FNL
0826-1X4T-43-F 0810-2H6R-28-F 0811-2X4R-28-F 0854-2X8R-GK-F
HX2326NL  20PT1024X LF 7490101120 0895-2X6R-GK
13F-2010CNL H2001DG  S560-6600-GG S553-6500-43
7490101120 H2001DG  LP41606NL    S553-6500-44
H2001DG  S553-6500-E2 S560-6600-GK 13F-2010CNL
S553-1084-11 LP41654ANL S560-6600-GM S553-6500-55
S553-1506-AE S553-6500-E4 S560-6600-GV S553-6500-58
LP41654ANL S553-6500-E5 H2001DG  7490101120



NOTAS:
      1.Designed al uso de ayuda, tal como SOHO (ADSL
        módems), LAN-en-placa madre (LOM), eje e interruptores.
      diversos ratios de las vueltas 2.With.
      soldadura del pico de 3.RoHS " NL” que valora 260℃%%P5℃.

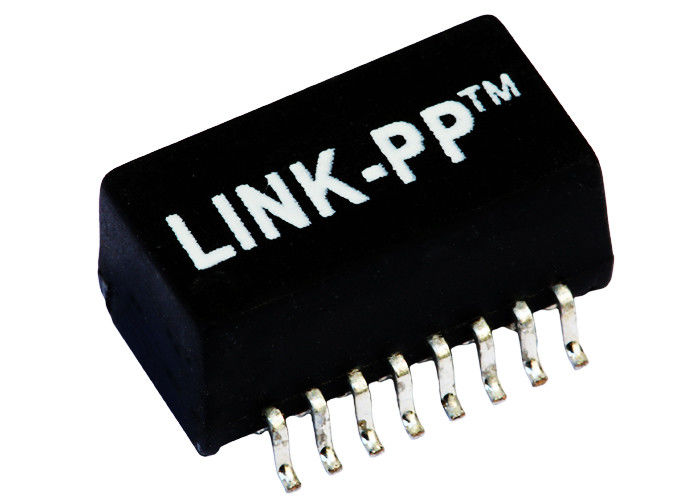

BASE del transformador 10 de Ethernet de Bothhand TS7010 - T SMD con la obstrucción común 0
