Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: TG1G-S001NZRL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Artículo ningún: |
TG1G-S001NZRL |
Categoría: |
Transformador del gigabit Rj45 |
Ratio de las vueltas: |
1CT: 1CT |
Montaje: |
Montaje en superficie |
Tamaño/dimensión: |
17.7m m L x 15.8m m W |
Altura - asentada (máximo): |
6.6m m |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Artículo ningún: |
TG1G-S001NZRL |
Categoría: |
Transformador del gigabit Rj45 |
Ratio de las vueltas: |
1CT: 1CT |
Montaje: |
Montaje en superficie |
Tamaño/dimensión: |
17.7m m L x 15.8m m W |
Altura - asentada (máximo): |
6.6m m |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

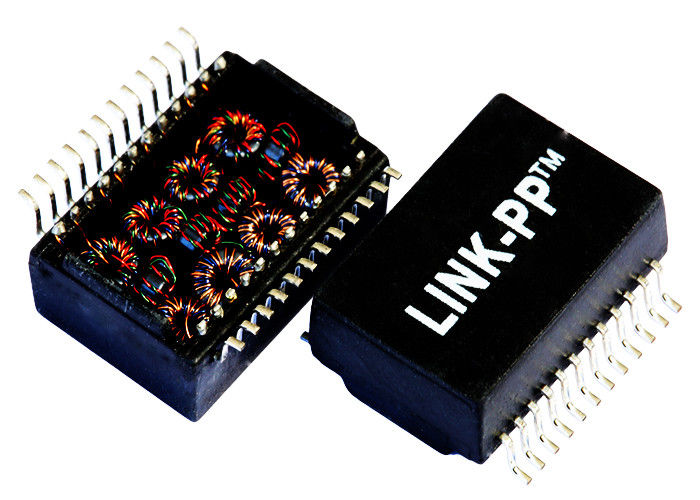

=> DE TG1G-S001NZRL | Vuelta 1CT: 1CT | Transformador discreto del gigabit | Base-T 1000 SMT |
Puerto dual 10/100BASE-TX del transformador discreto de Gigabit Ethernet
IEEE802.3ab/af obediente, Hola-pote 1500Vrms
Construcción patentada del marco abierto
Cruz del transformador del halo TG1G-S001NZRL
Cruz del transformador del halo TG1G-E001NZRL
Ventaja competitiva
Diseñador y fabricante del ☛ durante 18 años.
trabajos del ☛ 2500, 4 plantas
Del ☛ analizador de red de la platija del paso definitivamente
Acción del ☛ o 4 semanas.
Diseño flexible del ☛ según las informaciones requeridas de los clientes sin cualquier tarifa exral.
Número de puertos | Usos | Ratio de las vueltas | Poder sobre Ethernet |
Las solas GE se doblan FE | Ethernet 1G | 1:1 | IEEE 802.3/IEEE 802.3af |
Empaquetado | Dirección de la etiqueta | Tipo del montaje | Final del contacto |
Carrete, cartón | -- | SMT/SMD | -- |
Número de pernos | El proteger | Voltaje del aislamiento | Color del LED |
24 pernos | -- | Vrms 1500 | --- |
Especificación eléctrica @25℃
pérdida 1.Insertion (DB máximo):
0.3-1MHz: -1,1 1-65MHz: -0,8
65-100MHz: -1,0 100-125MHz: -1,2
pérdida 2.Return (OHMIO mínimo @100 del DB):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (minuto del DB):
0.3-100MHz: -33-20LOG (f/100MHz)
los 4.CM A CM REJ:
0.3-100MHz: Minuto de -30dB
los 5.CM A DM REJ:
0.3-100MHz: Minuto de -35dB
ratio 6.Turns:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): minuto 350uH
línea corriente de 8.Balanced DC:
350mA @ 57VDC máximo continuo
9.Hipot: 1500Vrms/0.5mA
temperatura 10.Operating: -40℃~+85℃.
NOTAS:
módulos del transformador 1.Gigabit con poder sobre la opción de Ethernet
speciffcation de 2.Meets IEEE 802.3af
la pieza de 3.For RoHS añade el sufijo NL
soldadura máxima de 4.RoHS " NL” que valora 260℃%%P5℃.
5,100% prueba eléctrica
Puerto dual 10/100BASE-TX TG1G-E001NZRL del transformador discreto del gigabit de TG1G-S001NZRL | |||
---|---|---|---|
