Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: H1263NL/HX2019NLT
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Specification-1: |
H1263NL |
Specification-2: |
HX2019NL |
Ethernet: |
10/100 rápido |
poe: |
350mA |
Puerto: |
Individual |
HiPot: |
1500 |
P3: |
HX2019NLT |
PN equivalente: |
LP2019ANL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specification-1: |
H1263NL |
Specification-2: |
HX2019NL |
Ethernet: |
10/100 rápido |
poe: |
350mA |
Puerto: |
Individual |
HiPot: |
1500 |
P3: |
HX2019NLT |
PN equivalente: |
LP2019ANL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

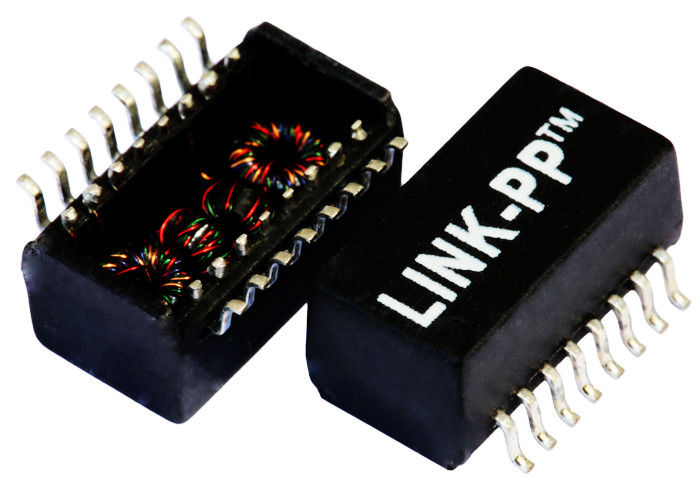

MAGNETICS HX2019NLT de SMT 10/100BASE-TX HX2019NL VoIP PoE del 1:1 del PECADO 100P de H1263NL
transformador del Lan 1.1Port
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 16pins
temperatura del flujo del pico 5.RoHS que valora 245°C°°
funcionamiento obediente de 6.IEEE 802.3af/ANSI X3.263
7.Designed para los usos del teléfono o del interruptor del IP
módulos y PODER del Magnetics de 10/100Base-TX VoIP sobre ETHERNET (PoE)
Especificaciones eléctricas (25)
ratio 1.Turns:
TX=1CT: 1CT RX=1CT: 1CT
pérdida 2.Insertion:
0.1-100MHz: - 1.0dB MAX
pérdida 3.Return:
0.1-30MHz: - MINUTO 18dB
30-60MHz: MINUTO de -13dB
60-80MHz: - MINUTO 12dB
4.Crosstalk:
0.1-100MHz: - MINUTO 35dB
5.DCMR:
30MHz: - MINUTO 42dB
60MHz: - MINUTO 36dB
100MHz: - MINUTO 33dB
6.CMRR:
1-100MHz: TIPO de -40dB
7.L: 1-3,6-8:
350uH MINUTO 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHMIOS MAX
9.LK:
1-3 (lazo: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (lazo: 11+9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
voltaje 11.Isolation: 1500Vrms
temperatura 12.Operating: -40℃~+85℃.
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
| MAGNETICS HX2019NLT de SMT 10/100BASE-TX HX2019NL VoIP PoE del 1:1 del PECADO 100P de H1263NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
