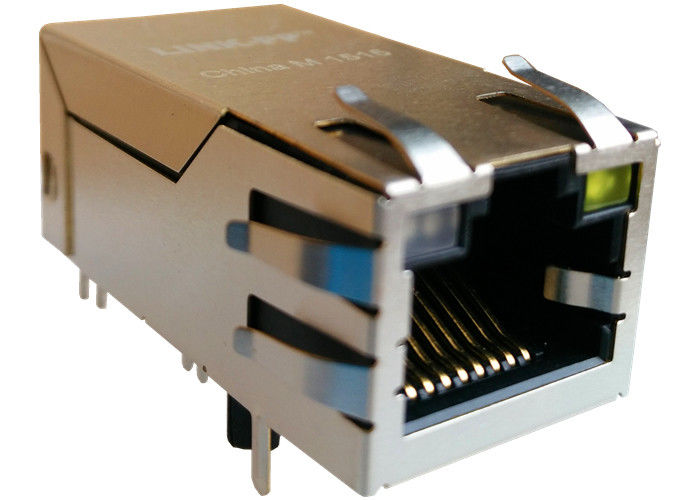

L826-1G1T-06-F ayunan Pin magnético RJ45 para fijar compatible



♦ que diseña el modelo: Especificación del equivalente 0826-1X1T-M1-F

pinout del ♦ 10/100base-t Rj45
Magnetics integrado del ♦ Rj45

♦ diseñado para el uso de la tarjeta de interfaz de red.
El ♦ diseñó cumplir el requisito de IEEE802.3u.
♦ disponible en todos los ratios de la vuelta usados por LAN ICmanufactures.
Golpecitos del centro primario del ♦ disponibles para EMIreduction adicional.
El componente magnético más simple del ♦ a colocar y a encaminar en el PWB.
♦ Conserves que minimiza el espacio del PWB.

Modelo de la producción en masa del ♦: 】 Del 【LPJK0005AWNL



CIERRE DE MAG.REVERSE,

LED opcional; EMI-finger opcional.

0826-1X1T-M1-F conector magnético Rj45 del conector hembra 1000base t del gigabit RJ45

1. Tipo de producto características:
  1) tipo = conector de producto
  2) tipo de Jack = RJ45
  3) perfil = estándar
  4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)
2. accesorio mecánico:
  1) configuración de Jack = 1 x 1
3. características eléctricas:
  1) protegido = sí
4. características relacionadas de la terminación:
  1) finger de la EMI - parte inferior = fuera
  2) método = soldadura de la terminación
5. características relacionadas del cuerpo:
  1) la configuración del puerto = escoge/multi
  2) fingeres de la EMI - top y lados = con fuera
  3) orientación = estándar del cierre - cierre con picaporte
  4) longitud de la cola del PWB
6. características relacionadas del contacto:
  1) cargado = sí
  2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie
7. vivienda de características relacionadas:
  1) estilo = Jack del conector
8. estándares industriales:
  1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
  2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,
      Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
      El Flujo-soldar opcional;
  3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente
9. sistema de marcas de identificación:
  1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
  2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios
10. condiciones para el uso:
  1) se aplica a = placa de circuito impresa
  2) condiciones ambientales = oficina/premisas
  3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85
11.Hipot:
     MINUTO 1500Vrms o más

Usos de Ethernet



Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…
