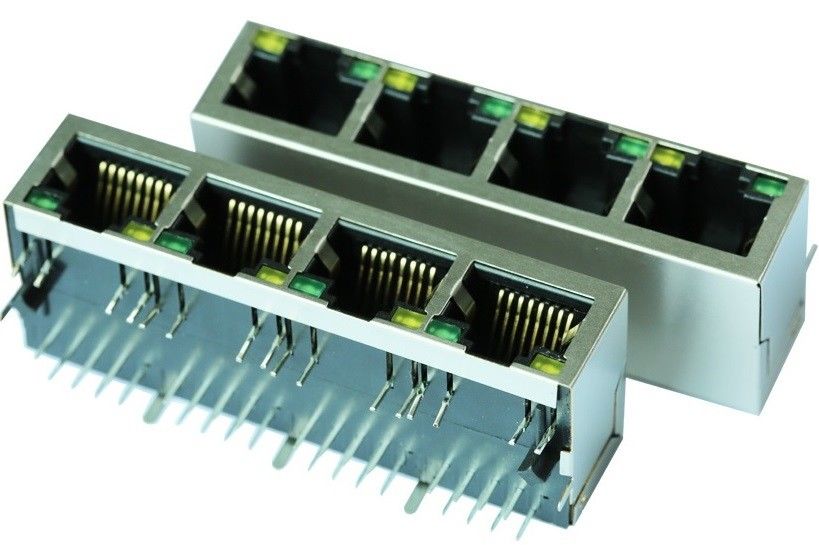

El puerto 10/100Base-Tx del Multi-puerto RJ45 1x4 de RB4-11GFK32A ayuna Ethernet Rj45

El puerto 10/100Base-Tx del Multi-puerto RJ45 1x4 de RB4-11GFK32A ayuna Ethernet Rj45

Diseño del modelo: Modelo de la producción en masa del】 del 【RB4-11GFK32A: 】 Del 【LPJ462245BENL-1

1x10/100Base-Tx ayunan Ethernet Rj45

◎ RoHS obediente
El magnetics completamente protegido del ◎ protege datos contra ruido digital internamente generado
El ◎ reduce la largura total de la ruta de la señal para el funcionamiento común mejorado del modo
El ◎ ejecuta esquema común completo de la terminación del modo con los pares trenzados usados e inusitados
El ◎ resuelve la línea de fondo IEEE802.3 vaga especificación de remuneración
El ◎ integra el condensador de alto voltaje a la tierra del chasis
El ◎ apoya todos los transmisores-receptores importantes con la ración hecha juego de las vueltas y la integración completa de
terminación especificada
Diseño del ◎ para la transmisión 100base-tx sobre el cable UTP-5
TEMPOREROS de funcionamiento del ◎. gama: -40℃ a +85℃
TEMPOREROS del almacenamiento del ◎. gama: -55℃ a +125℃
Inductancia primaria del OCL del ◎: 350µH MIN. en 100KHz/100mV con prejuicio de 8mA DC
◎ con la lámpara del LED

CIERRE DE MAG.REVERSE,

LED opcional; EMI-finger opcional.

Descripción

El puerto 10/100Base-Tx del Multi-puerto RJ45 1x4 de RB4-12GFAG1A ayuna Ethernet Rj45

1. Tipo de producto características:

  1) tipo = conector de producto
  2) tipo de Jack = RJ45
  3) perfil = estándar
  4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)

2. Accesorio mecánico:
  1) configuración de Jack = 1 x 1

3. Características eléctricas:
  1) protegido = sí

4. Características relacionadas de la terminación:
  1) finger de la EMI - parte inferior = fuera
  2) método = soldadura de la terminación

5. Características relacionadas del cuerpo:
  1) la configuración del puerto = escoge/multi
  2) fingeres de la EMI - top y lados = con fuera
  3) orientación = estándar del cierre - cierre con picaporte
  4) longitud de la cola del PWB

6. Características relacionadas del contacto:
  1) cargado = sí
  2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie

7. Vivienda de características relacionadas:
  1) estilo = Jack del conector

8. Estándares industriales:
  1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
  2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,

      Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C

      El Flujo-soldar opcional;
  3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente

9. Sistema de marcas de identificación:
  1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
  2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios

10. Condiciones para el uso:
  1) se aplica a = placa de circuito impresa
  2) condiciones ambientales = oficina/premisas
  3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTO 1500Vrms

Usos para el usuario terminal

Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…

Ventaja competitiva

RB4-11GFK32A

18 años de experiencia de la producción,

personal 2600,

prueba del 100%

Plazo de expedición flexible

Cliente principal

Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......

Uso del ccsme

Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito
