101140F9392M47KZA el puerto 10/100Base-Tx del Multi-puerto RJ45 1x4 ayuna Ethernet Rj45

101140F9392M47KZA el puerto 10/100Base-Tx del Multi-puerto RJ45 1x4 ayuna Ethernet Rj45

Diseño del modelo: Modelo de la producción en masa del】 del 【101140F9392M47KZA: 】 Del 【LPJ46210AHNL

1x10/100Base-Tx ayunan Ethernet Rj45

◎ RoHS obediente
El magnetics completamente protegido del ◎ protege datos contra ruido digital internamente generado
El ◎ reduce la largura total de la ruta de la señal para el funcionamiento común mejorado del modo
El ◎ ejecuta esquema común completo de la terminación del modo con los pares trenzados usados e inusitados
El ◎ resuelve la línea de fondo IEEE802.3 vaga especificación de remuneración
El ◎ integra el condensador de alto voltaje a la tierra del chasis
El ◎ apoya todos los transmisores-receptores importantes con la ración hecha juego de las vueltas y la integración completa de
terminación especificada
Diseño del ◎ para la transmisión 100base-tx sobre el cable UTP-5
TEMPOREROS de funcionamiento del ◎. gama: -40℃ a +85℃
TEMPOREROS del almacenamiento del ◎. gama: -55℃ a +125℃
Inductancia primaria del OCL del ◎: 350µH MIN. en 100KHz/100mV con prejuicio de 8mA DC
◎ con la lámpara del LED

CIERRE DE MAG.REVERSE,

LED opcional; EMI-finger opcional.

Descripción

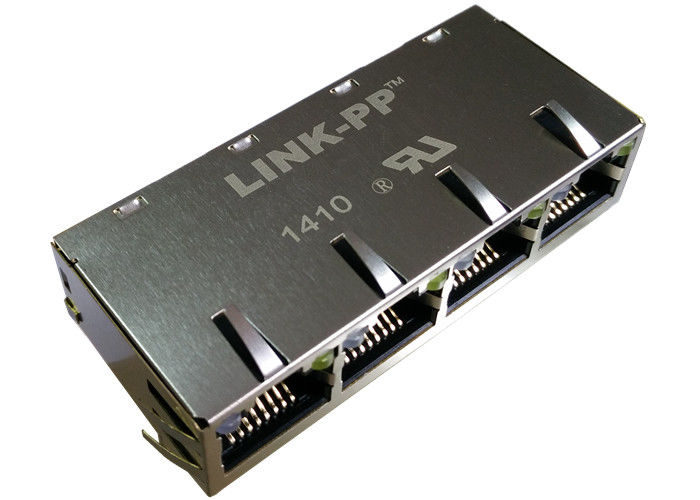

SI-40261 el puerto 10/100Base-Tx del Multi-puerto RJ45 1x4 ayuna Ethernet Rj45

1. Tipo de producto características:

  1) tipo = conector de producto
  2) tipo de Jack = RJ45
  3) perfil = estándar
  4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)

2. Accesorio mecánico:
  1) configuración de Jack = 1 x 1

3. Características eléctricas:
  1) protegido = sí

4. Características relacionadas de la terminación:
  1) finger de la EMI - parte inferior = fuera
  2) método = soldadura de la terminación

5. Características relacionadas del cuerpo:
  1) la configuración del puerto = escoge/multi
  2) fingeres de la EMI - top y lados = con fuera
  3) orientación = estándar del cierre - cierre con picaporte
  4) longitud de la cola del PWB

6. Características relacionadas del contacto:
  1) cargado = sí
  2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie

7. Vivienda de características relacionadas:
  1) estilo = Jack del conector

8. Estándares industriales:
  1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
  2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,

      Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C

      El Flujo-soldar opcional;
  3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente

9. Sistema de marcas de identificación:
  1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
  2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios

10. Condiciones para el uso:
  1) se aplica a = placa de circuito impresa
  2) condiciones ambientales = oficina/premisas
  3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTO 1500Vrms

Usos para el usuario terminal

Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…

Ventaja competitiva

101140F9392M47KZA

18 años de experiencia de la producción,

personal 2600,

prueba del 100%

Plazo de expedición flexible

Cliente principal

Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......

Uso del ccsme

Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito

La otra lista reemplazable
