XRJG-01J-H-E13-51I-NAC RJ45 integró la disposición LAN 10/100BASE TX del PWB del Magnetics

XRJG-01J-H-E13-51I-NAC RJ45 integró LAN 10/100BASE TX de la disposición del PWB del Magnetics

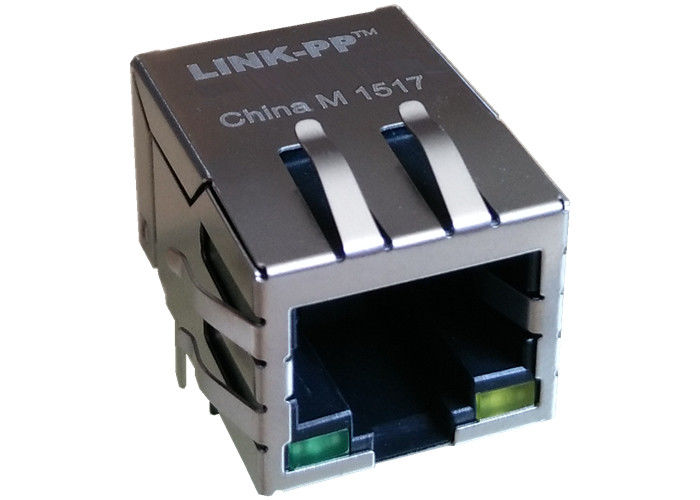

LAN 10 100BASE T RJ45 Jack con el módulo magnético

♦ diseñado para el uso de la tarjeta de interfaz de red.
El ♦ diseñó cumplir el requisito de IEEE802.3u.
♦ disponible en todos los ratios de la vuelta usados por LAN ICmanufactures.
Golpecitos del centro primario del ♦ disponibles para EMIreduction adicional.
El componente magnético más simple del ♦ para poner el androute en el PWB.
♦ Conserves que minimiza el espacio del PWB.

Diseño del modelo: 】 Del 【XRJG-01J-H-E13-51I-NAC

Modelo de la producción en masa: 】 Del 【LPJ0026G7NL

CIERRE DE MAG.REVERSE,

LED opcional; EMI-finger opcional.

Descripción

LAN integrado 10/100BASE TX de la disposición del PWB del Magnetics de XRJG-01J-H-E13-51I-NAC RJ45

1. Tipo de producto características:

  1) tipo = conector de producto
  2) tipo de Jack = RJ45
  3) perfil = estándar
  4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)

2. Accesorio mecánico:
  1) configuración de Jack = 1 x 1

3. Características eléctricas:
  1) protegido = sí

4. Características relacionadas de la terminación:
  1) finger de la EMI - parte inferior = fuera
  2) método = soldadura de la terminación

5. Características relacionadas del cuerpo:
  1) la configuración del puerto = escoge/multi
  2) fingeres de la EMI - top y lados = con fuera
  3) orientación = estándar del cierre - cierre con picaporte
  4) longitud de la cola del PWB

6. Características relacionadas del contacto:
  1) cargado = sí
  2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie

7. Vivienda de características relacionadas:
  1) estilo = Jack del conector

8. Estándares industriales:
  1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
  2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,

      Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C

      El Flujo-soldar opcional;
  3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente

9. Sistema de marcas de identificación:
  1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
  2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios

10. Condiciones para el uso:
  1) se aplica a = placa de circuito impresa
  2) condiciones ambientales = oficina/premisas
  3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTO 1500Vrms

Usos para el usuario terminal

Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…

Ventaja competitiva

XRJG-01J-H-E13-51I-NAC

18 años de experiencia de la producción,

personal 2600,

prueba del 100%

Plazo de expedición flexible

Cliente principal

Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......

Uso del ccsme

Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito
