Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: LPJxxxxxxx
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: OEM Price
Detalles de empaquetado: Tray Package: 50 PC en 1 bandeja, 24tray en 1 cartón, que es 32*30*31, 8,5 KILOGRAMOS (1200pcs) de c
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000000/Month
Original: |
JGL-0001NL |
Equivalente: |
LPJxxxxxxx |
Ethernet Aplly: |
Base-T 1000 |
Muestras: |
Disponible libre |
Fichero: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo vital: |
Más que 20Years |
Original: |
JGL-0001NL |
Equivalente: |
LPJxxxxxxx |
Ethernet Aplly: |
Base-T 1000 |
Muestras: |
Disponible libre |
Fichero: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo vital: |
Más que 20Years |
El JGL-0001NL apoya la base-T de la velocidad 100/1000, él se puede utilizar al uso de ayuda, tal como Smart Home, sistema de vigilancia, eje e interruptores.
| Número de parte de LINK-PP | LPJXxxxxxx |
| Número de parte del pulso | JGL-0001NL |
| Situación de la parte | Activo |
| Velocidad | 1000 BASE-T |
| Tipo del conector | Jack |
| Número de posiciones/de contactos | 12p8c (RJ45, Ethernet) |
| Corazones por puerto | 8 |
| Opción del LED | GREEN/GREEN |
| Cierre | Tab Up |
| Número de puertos | PUERTO 1X2 |
| Ángulo del soporte del PWB | ENTRADA LATERAL |
| Escudo EMI Tabs | CON |
| GRADO DEL POE | NON-POE |
| Temperatura | 0 a 70℃ |
| GALJANOPLASTIA DE ACOPLAMIENTO DEL ÁREA DEL CONTACTO | ORO 50 U” |
| ALTURA MILÍMETRO DEL PAQUETE | 11,30 |
| LONGITUD MILÍMETRO DEL PAQUETE | 26,06 |
| ANCHURA MILÍMETRO DEL PAQUETE | 34,65 |
Especificación mecánica delconector del puerto RJ45 del perfil bajo 1x2 de JGL-0001NL:
Esquema eléctrica magnética de JGL-0001NL 1000 BASE-T Jack:

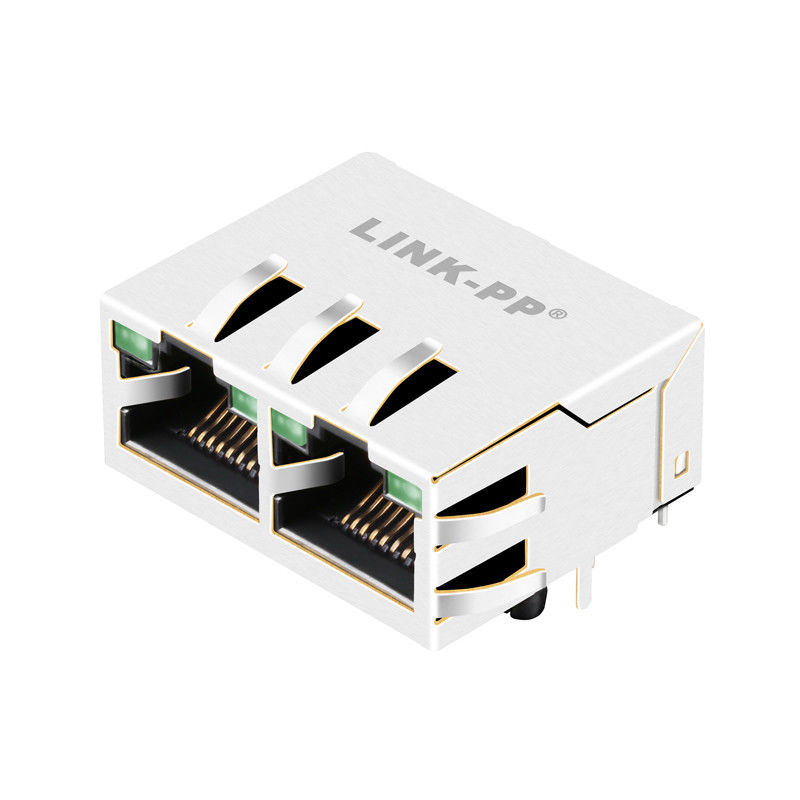

Descripción de JGL-0001NL RJ45 Magjack:
Características y ventajas de JGL-0001NL:
Temperatura de la soldadura de la onda del pico de RoHS que valora 260°C
Huella de escasa altura y pequeña para minimizar el espacio del tablero
Resumen de funcionamiento eléctrico de JGL-0001NL:
Especificación de IEEE 802,3 de las reuniones
350µH OCL mínimo con el prejuicio 8mA actual
Alto rendimiento para la supresión máxima de la EMI
Número de parte similar de JGL-0001NL Rj45 Magjack:
| JGL-0001NL | JKM-0200NL | JK0-0229NL |
| JK0-8001NL | JGL-0001NL | J1V-U2100NL |
