Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: H1601CG
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Cliente principal: |
TI Samsung Cisco Siemens… |
número de pieza: |
H1601CG |
TX/RX: |
1CT: 1CT |
Velocidad: |
10/100 Base-TX |
Hola-Pote: |
1500Vrms |
OCL: |
minuto 350uh |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Cliente principal: |
TI Samsung Cisco Siemens… |
número de pieza: |
H1601CG |
TX/RX: |
1CT: 1CT |
Velocidad: |
10/100 Base-TX |
Hola-Pote: |
1500Vrms |
OCL: |
minuto 350uh |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Detalles rápidos:

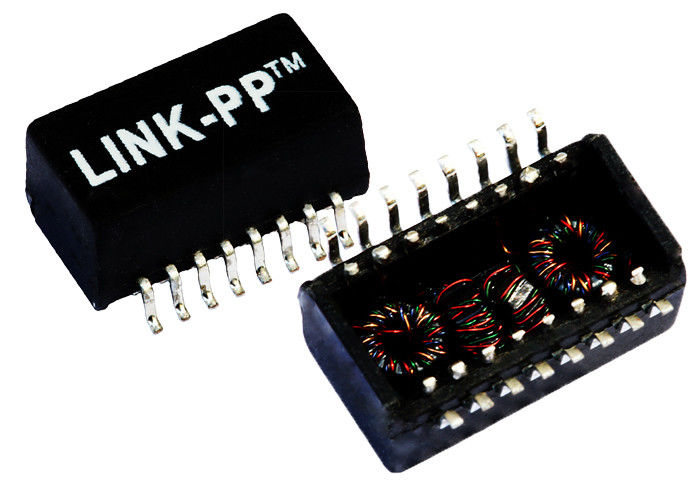

transformador del Lan del puerto 1.Single
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 16 pernos
10 / 100/1000BASE-TX escogen los módulos del transformador del Lan del puerto con 16 pernos
Descripción:
Solos módulos de los transformadores del Magnetics de Ethernet de la base-tx del puerto 10/100
| Uso | ETHERNET del LAN (NO PoE) |
| AutomDX | SÍ |
| Comentario | RoHS LP1102NL obediente |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Construcción | MOLDEO A PRESIÓN |
| Corazones por puerto | 4 |
| Número de puertos | PATIO |
| PWB | NINGÚN PWB |
| Paquete | SMT |
| Altura del paquete (pulgadas) | 0,236 |
| Altura del paquete (milímetro) | 5,994 |
| Longitud del paquete (pulgadas) | 0,451 |
| Longitud del paquete (milímetro) | 11,45 |
| Anchura del paquete (pulgadas) | 0,40 |
| Anchura del paquete (milímetro) | 10,20 |
| RoHS obediente | YES-RoHS-6 |
| Velocidad | 10/100 BASE-TX |
| Temperatura | 0 A 70℃ |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
| P/N principal | LP1102NL |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
