Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: XFATM9B
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
XFATM9B |
Familia: |
10/100Base-T magnético |
Montaje: |
SMD |
Dé vuelta a la radio: |
1: 1 |
Productivo total: |
LP1188NL |
la temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
XFATM9B |
Familia: |
10/100Base-T magnético |
Montaje: |
SMD |
Dé vuelta a la radio: |
1: 1 |
Productivo total: |
LP1188NL |
la temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Solo transformador del puerto | 10/100 transformador de la base-t | Radio de la vuelta del 1:1 | Montaje de SMD |
Descripción:

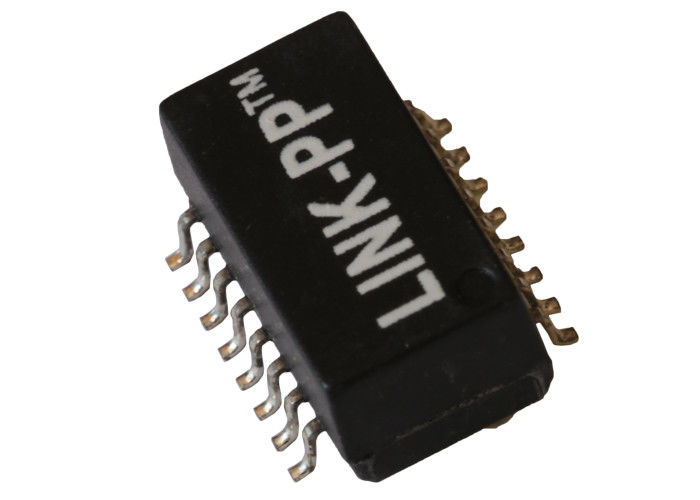

Transformador magnético bajo 16Pins del LAN del FE del módulo de XFATM9B 10/100
10/100Base-T transformador XFATM9B
módulos del transformador 10/100Base-T
solo módulo del transformador del puerto de Ethernet 10/100Base-T
|
Uso |
ETHERNET del LAN (PoE&NON PoE) |
|
AutomDX |
SÍ |
|
Comentario |
RoHS obediente |
|
Configuración RX |
T, C |
|
Configuración TX |
T, C |
|
Construcción |
MOLDEO A PRESIÓN |
|
Corazones por puerto |
4 |
|
Número de puertos |
Solo |
|
PWB |
NINGÚN PWB |
|
Paquete |
SMT |
|
Altura del paquete (pulgadas) |
0,225 u otro |
|
Altura del paquete (milímetro) |
5,715 u otro |
|
Longitud del paquete (pulgadas) |
1,12 u otro |
|
Longitud del paquete (milímetro) |
28,448 u otro |
|
Anchura del paquete (pulgadas) |
0,63 u otro |
|
Anchura del paquete (milímetro) |
16,002 u otro |
|
RoHS obediente |
YES-RoHS-6 |
|
Velocidad |
10/100/1000BASE-TX |
|
Temperatura |
0 A 70/-40 a +85 |
|
Ratio RX de las vueltas |
1CT: 1CT |
|
Ratio TX de las vueltas |
1CT: 1CT |
|
P/N principal |
LP1102NL, etc |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: 1500Vrms, 0.5mA, 1Sec
Lado del microprocesador a la línea lado
| Transformador magnético bajo 16Pins del LAN del FE del módulo de XFATM9B 10/100 | ||||
|---|---|---|---|---|
| XF0023C | XF10B1Q7 | XFATM8Q4 | XF2006AB | XF6612TXP |
| XF0023D | XFATM9B | XFATM8Q5 | XF2006B | XF6692TX |
| XF0033-00U3 | XF10B2Q1 | XFATM8Q6 | XF2006BR | XF6692TX1 |
| XF0033TXB | XF10B2Q1C | XFATM8Q7 | XF2006BRS | XF6692TX1B |
| XF0053A | XF10B2Q2 | XFATM8Q7A | XF2006BRS1 | XF6692TX1P |
| XF0053T | XFATM9B | XFATM8Q7B | XF2006C | XF6692TX4 |
| XF0106C | XF10B3Q3 | XFATM8Q8 | XF2006CA | XF6692TXB |
| XF0106D | XF10B4Q1 | XFATM8Q9 | XF2006CB | XF6692TXP |
| XF0106T | XF10G100W | XFATM9 | XF2006CE | XF6694Q1 |
| XF0206A | XF12062B | XFATM9B | XF2006CE1 | XF6694TX |
| XF0206B | XF12062C | XFATM9B1 | XF2006CE2 | XF6694TX2 |
| XF0206C | XF12261A | XFATM9B2 | XF2006CEIT | XF6694TX2B |
| XF0206D | XF12261B | XFATM9B3 | XF2006CR | XF6694TX2P |
| XF0206T | XF14062B | XFATM9B5 | XF2006CRS | XF6694TXB |
| XF03661B | XFATM9B | XFATM9B | XF2006CS | XF6694TXP |
| XF05061A | XF14064C | XFATM9BM | XF2006CSIT | XF8022TX2 |
| XF05061B | XF1406DB | XFATM9DQ | XF2006D | XF973TX |
| XF05061C | XF1406DBP3 | XFATM9P | XF2006DB | XFATM9B |
