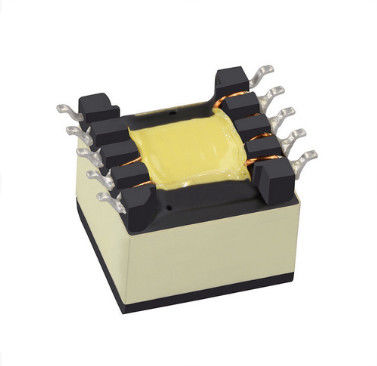

Tiempo de retorno del transformador de la ferrita de POE21PR-33ED y transformadores delanteros

• Tiempo de retorno y transformadores delanteros para el PoE hasta 72 vatios
• Actúa con la entrada de 9 – 57 V (POE21, 22, 24, 33, 35 y 38)
• Actúa con la entrada de 33 – 57 V (POE23, 30, 36, 53, 70, y 72)
• Un aislamiento minucioso (hipot): 1500Vrms, a partir del pri y aux. a cada uno
sec; 500Vrms a partir del pri a aux.; 500Vrms entre dos secundarios
• Las salidas duales se pueden configurar como una sola salida de mayor potencia
• AEC-Q200 grado 1 (– 40°C a +125°C)

Ferrita material de la base

Ambiente   RoHS obediente, halógeno libre

Terminaciones   Lata-plata-cobre sobre la lata sobre el níquel sobre el bronce de los phos

Peso 7,1 – 7,9 g

Temperatura ambiente – 40°C a +125°C

Temperatura máxima +165°C de la parte (ambiente + subida de los temporeros)

Componente de la temperatura de almacenamiento: – 40°C a +165°C

Empaquetado de la cinta y del carrete: – 40°C a +80°C

Resistencia flujos máximos del calor que sueldan a los tres 40 segundos en +260°C, piezas refrescadas a la temperatura ambiente entre los ciclos

Nivel de la sensibilidad de humedad (MSL) 1 (vida ilimitada del piso en <30>

Fracaso a tiempo (FIT)/tiempo medio de buen funcionamiento (MTBF)

38 por mil millones horas/26.315.789 horas, calculadas por Telcordia SR-332

1. empaquetado: D de = carrete máquina-listo 13 ″. EIA-481 grabó en relieve plástico
cinta (150 porciones por carrete lleno). Cantidades menos que
carrete lleno disponible: en la cinta (no máquina lista) o
con el líder y el remolque (carga $25).
2. la inductancia está para el primario, medido en 200 kilociclos, 0,1 Vrms, 0 ADC.
3. inductancia de la salida medida entre los pernos 1 y 3 con todo el otro
pernos puestos en cortocircuito.
4. la salida está para cada uno secundario. La salida de la bobina aux. es 10 V, 50 mA.
5. basado en 280 mT en 25°C y el número de da vuelta en los pernos a 1-3.
6. especificaciones eléctricas en 25°C.
Refiera a doc. 362" los componentes superficiales del soporte que sueldan” que sueldan antes.
