Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO 9001,ISO 14001,UL,SGS,REACH168
Número de modelo: 2274784-1
Pago y términos de envío
Cantidad de orden mínima: 10/100/25K
Precio: $0.11-$35
Detalles de empaquetado: 20/Tray
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 350K/Month
Especificaciones: |
2274784-1 |
Tipo de la fibra: |
Vidrio unimodal |
Voltaje: |
3.3V |
Usos: |
Fines generales |
Conector: |
LC |
Montaje: |
Enchufable, CXP |
Ambiente: |
Sin plomo/RoHS obediente |
MSL: |
1 (ilimitado) |
Especificaciones: |
2274784-1 |
Tipo de la fibra: |
Vidrio unimodal |
Voltaje: |
3.3V |
Usos: |
Fines generales |
Conector: |
LC |
Montaje: |
Enchufable, CXP |
Ambiente: |
Sin plomo/RoHS obediente |
MSL: |
1 (ilimitado) |
| Situación de la parte | Activo | |
|---|---|---|

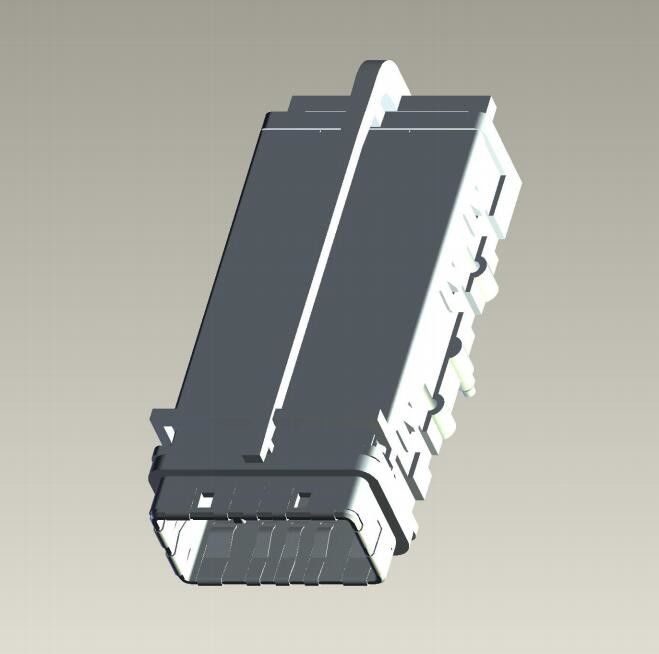

| Estilo del conector | Receptáculo con la jaula | |
| Tipo del conector | CXP | |
| Número de posiciones | 84 | |
| Montaje del tipo | A través del agujero, de ángulo recto | |
| Terminación | Prensa-ajuste | |
| Características | Guía del tablero, EMI Shielded, tubo ligero |
1.MATERIALS:
VIVIENDA - ALEACIÓN DEL CINC.
JUNTA DE LA EMI - VEA LA TABLA.
VIVIENDA DEL RECEPTÁCULO - LCP, NEGRO, UL 94V-O VALORÓ.
CHICKLET - LCP, NEGRO, UL 94V-O VALORÓ.
ENTRE EN CONTACTO CON - EL BRONCE DE FÓSFORO.
PRIMAVERA DE LA EMI - ALEACIÓN DE COBRE.
CUBIERTA DE LA VIVIENDA - ACERO INOXIDABLE.
TUBO LIGERO - POLICARBONATO, CLARO.
2.FINISH:
CONTACTO - SE AJUSTA A LOS REQUISITOS DE TE
ESPECIFICACIÓN DE PRODUCTO 108-2426, SOBRE LA BASE DE EIA/ECA-364-1000.01A,
(USOS DEL AMBIENTE CONTROLADO) EN INTERFAZ DE ACOPLAMIENTO,
UNDERPLATE EXCESIVO DEL NÍQUEL DE LA PLACA DE MATTE TIN EN EL PIN OBEDIENTE.
VIVIENDA - PLACA DE NÍQUEL.
GRUESO 3.PCB = MINUTO 1,57
EL TAMAÑO Y LOS FINALES DEL AGUJERO 4.FOR, CONSIDERAN ESPEC. 114-13283 DEL USO
ÁREA ENTERA 5.THE DE LA HUELLA DEL CONECTOR, INDICADA MARCANDO CON RAYITAS CRUZADAS, QUE SE CONSIDERARÁ EL ÁREA DE KEEPOUT PARA LOS COMPONENTES Y LOS RASTROS DE LA SEÑAL, LADO SUPERIOR SOLAMENTE, RASTROS LATERALES SUPERIORES PERMITIDOS DENTRO DEL MODELO DE AGUJERO DEL CONECTOR, MARCANDO CON RAYITAS CRUZADAS PARA SER CONDUCTOR.
6. MONTANDO HARDWARE REQUERIDO:
M2x0.4 (4)
LONGITUD del TORNILLO de MONTAJE = GRUESO del TABLERO MÁS 4m m MAX
7.RECEPTACLE QUE CONTENÍA LA ASAMBLEA Y EL TUBO LIGERO EMPAQUETÓ SIN MONTAR, INDIVIDUALMENTE EN BANDEJAS.
8.RECEPTACLE QUE CONTENÍA LA ASAMBLEA Y EL TUBO LIGERO EMBALADOS MONTÓ
