Hogar > productos > RJ45 Jack portuario multi > LPJG47580A35NL apiló la base-T JDKA4T854-D1/Y del puerto de Magjack 8 del conector del RJ45 2X4 1000

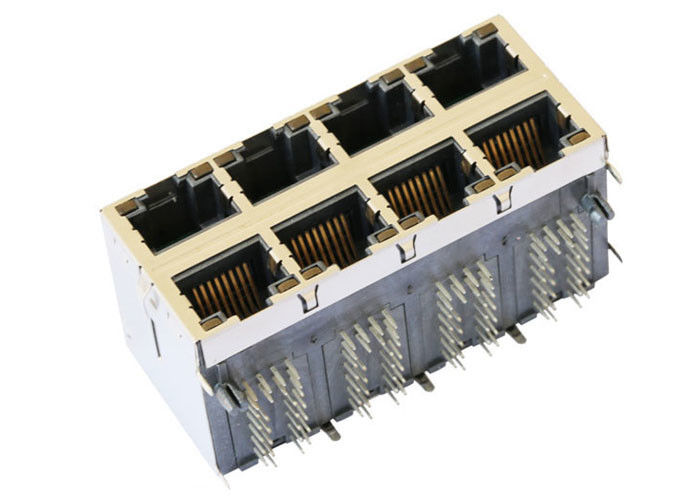

LPJG47580A35NL apiló la base-T JDKA4T854-D1/Y del puerto de Magjack 8 del conector del RJ45 2X4 1000

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: JDKA4T854-D1 Y

Pago y términos de envío

Cantidad de orden mínima: 50/500/1000/60K

Precio: $0.11-$24

Detalles de empaquetado: BANDEJA

Tiempo de entrega: Archivo

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 180K/Month

Consiga el mejor precio
Punto culminante:

enchufes modulares rj45

,

Conector USB Rj45 combinado

número de pieza:
JDKA4T854-D1 Y
producción en masa:
LPJG47580A35NL
Tipo de conector:
RJ45
Aplicaciones:
1000 BASE-T
Tipo del montaje:
A través del agujero
Orientación:
Ángulo 90~ (correcto)
Terminación:
Soldadura
Blindaje:
Blindado, finger de la EMI
número de pieza:
JDKA4T854-D1 Y
producción en masa:
LPJG47580A35NL
Tipo de conector:
RJ45
Aplicaciones:
1000 BASE-T
Tipo del montaje:
A través del agujero
Orientación:
Ángulo 90~ (correcto)
Terminación:
Soldadura
Blindaje:
Blindado, finger de la EMI
LPJG47580A35NL apiló la base-T JDKA4T854-D1/Y del puerto de Magjack 8 del conector del RJ45 2X4 1000
LPJG47580A35NL apiló 2x4 la base-T JDKA4T854-D1/Y de las conec Magjack 8Port 1000





Detalles rápidos



JDKA4T854-D1 Y apiló 2x4 el finger protegido la base-T de la EMI de las conec Magjack 8Port 1000



1. RJ-45 necesita ser estándar hecho juego de la FCC.
2. cumple con el requisito de los estándares de IEEE802.3u.
3. conector RJ-45 integrado con el transformador/el resistor de la impedancia/el condensador de alto voltaje.
4. tamaño lo mismo que conector RJ-45 para ahorrar el espacio del tablero del PWB.
5. radiación reducida de la EMI para mejorar funcionamiento de la EMI.
6. diseño para 10/100/1000 transmisión BAJA sobre el cable UTP-5.
7. cumplimiento de requisitos de ROHS.
8. gama de temperaturas de funcionamiento: 0℃ a +70℃
9. gama de temperaturas de almacenamiento: -25℃ a +85℃.

10. diseño del modelo: 】 DELJDKA4T854-D1 Y

11 modelo de la producción en masa: 】 Del 【LPJG47580A35NL


CIERRE DE MAG.REVERSE,

LED opcional; EMI-finger opcional.


Descripción

2X4 el transformador de la base-T del conector hembra 10/100/1000 del puerto 8P8C RJ45, Yellow&Green/Yellow LED, tabula arriba/abajo, RoHS
Número de parte de LINK-PP LPJG47580A35NL
El otro número de parte JDKA4T854-D1/Y
Uso-Lan ETHERNET (no PoE)
AutomDX
Circuito del Bst
Configuración RX T, C
Configuración TX T, C
Galjanoplastia de acoplamiento del área del contacto ””/15u” del ORO 6u/30u/50u”
Corazones por puerto 8
Diodos NINGUNOS DIODOS
Opción del LED Yellow&Green/Yellow LED
Cierre ETIQUETA UP/TAB ABAJO
Número de puertos 2X4
PWB FR4
Ángulo del soporte del PWB ENTRADA LATERAL
PWB que conserva el poste POSTE DE T
Altura del paquete (pulgadas) 1,015
Altura del paquete (milímetro) 25,79
Longitud del paquete (pulgadas) 1,112
Longitud del paquete (milímetro) 28,35
Anchura del paquete (pulgadas) 2,330
Anchura del paquete (milímetro) 59,18
Tipo del Pin SOLDADURA DE THT
RoHS obediente YES-RoHS-5 CON la VENTAJA EN la EXENCIÓN de la SOLDADURA
Búsqueda
Etiquetas de la EMI del escudo CON
Velocidad 10/100/1000 base-T
Temperatura 0 A + 70℃
Ratio RX de las vueltas 1CT: 1CT
Ratio TX de las vueltas 1CT: 1CT



Usos para el usuario terminal

Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…



Ventaja competitiva



18 años de experiencia de la producción,

personal 2600,

prueba del 100%

Plazo de expedición flexible



Cliente principal



Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......



Uso del ccsme



Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito
