Magnetics discreto de la etiqueta-para arriba 10/100/1000 del PWB RJ45 Jack de J1L-0103NL

China Magnetics discreto de la etiqueta-para arriba 10/100/1000 del PWB RJ45 Jack de J1L-0103NL proveedor
Magnetics discreto de la etiqueta-para arriba 10/100/1000 del PWB RJ45 Jack de J1L-0103NL proveedor Magnetics discreto de la etiqueta-para arriba 10/100/1000 del PWB RJ45 Jack de J1L-0103NL proveedor

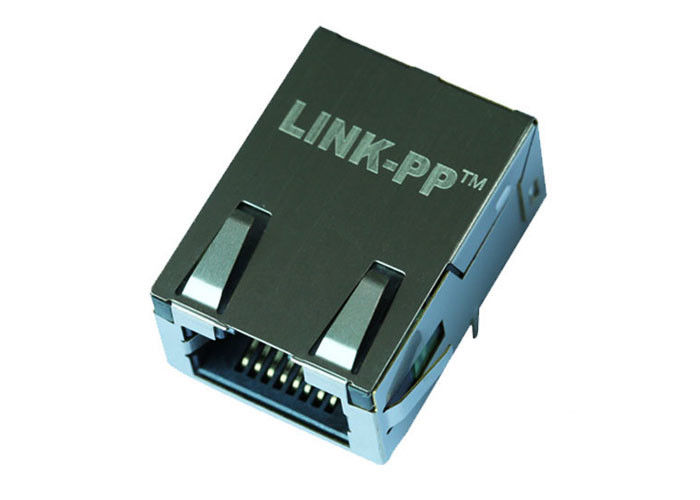

Ampliación de imagen :  Magnetics discreto de la etiqueta-para arriba 10/100/1000 del PWB RJ45 Jack de J1L-0103NL

Datos del producto:

Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO 9001,ISO 14001,UL,SGS,REACH168
Número de modelo: J1L-0103NL

Pago y Envío Términos:

Cantidad de orden mínima: 200/500/1200
Precio: Supportive
Detalles de empaquetado: 60pcs/tray, o paquete del carrete
Tiempo de entrega: Acción o 4-5 semanas
Condiciones de pago: TT, Paypa, unión del oeste
Capacidad de la fuente: 2800K-PCS/Month
Contact Now
Descripción detallada del producto
número de pieza: J1L-0103NL Tipo de conector: Perfil bajo del gigabit
Aplicaciones: 10/100/1000 Lan Tipo del montaje: A través del agujero
Orientación: Ángulo 90~ (correcto) Terminación: Soldadura
Blindaje: Blindado, finger de la EMI Fichero: PDF/3D/ISG/Stp/Step/Datasheet

Magnetics discreto de la etiqueta-para arriba 10/100/1000 del PWB RJ45 Jack de J1L-0103NL

NÚMERO DE PARTE J1L-0103NL
GALJANOPLASTIA DE ACOPLAMIENTO DEL ÁREA DEL CONTACTO ORO 50 U”
CIERRE ENCIMA DE
OPCIÓN DEL LED VERDE Y VERDE
NÚMERO DE PUERTOS 1X1
PAQUETE THT
ALTURA MILÍMETRO DEL PAQUETE 11,300
LONGITUD MILÍMETRO DEL PAQUETE 26,060
ANCHURA MILÍMETRO DEL PAQUETE 17,580
ÁNGULO DEL SOPORTE DEL PWB ENTRADA LATERAL
GRADO DEL POE NON-POE
ROHS OBEDIENTE YES-RoHS-6
VELOCIDAD 1000BASE-T
TEMPERATURA 0 A 70
RATIO DE LAS VUELTAS 1:1

Descripciones

Mag45 - RJ45 con Magnetics integrado

Diseño del modelo: 】 Del 【J1L-0103NL



Perfil bajo TE Magjack del ♦ J1L-0103NL
Enchufe J1L-0103NL del perfil bajo Rj45 del ♦
perfil bajo Rj45 de ♦1000Base-T con Magnetics
PWB del perfil bajo Rj45 del ♦
Perfil bajo Rj45 10/100/1000 del ♦ con Magnetics
conector del perfil bajo Rj45 del ♦

♦ diseñado para el uso de la tarjeta de interfaz de red.
El ♦ diseñó cumplir el requisito de IEEE802.3u.
♦ disponible en todos los ratios de la vuelta usados por LAN ICmanufactures.
Golpecitos del centro primario del ♦ disponibles para EMIreduction adicional.
El componente magnético más simple del ♦ a colocar y a encaminar en el PWB.
♦ Conserves que minimiza el espacio del PWB.

Modelo de la producción en masa del ♦: 】 Del 【



CIERRE DE MAG.REVERSE,

LED opcional; EMI-finger opcional.


Descripción

1840718-8 Magnetics de la etiqueta-para arriba 10/100/1000 del gigabit del PWB del perfil bajo TE Magjack Rj45
1. tipo de producto características:
  1) tipo = conector de producto
  2) tipo de Jack = RJ45
  3) perfil = estándar
  4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)
2. accesorio mecánico:
  1) configuración de Jack = 1 x 1
3. características eléctricas:
  1) protegido = sí
4. características relacionadas de la terminación:
  1) finger de la EMI - parte inferior = fuera
  2) método = soldadura de la terminación
5. características relacionadas del cuerpo:
  1) la configuración del puerto = escoge/multi
  2) fingeres de la EMI - top y lados = con fuera
  3) orientación = estándar del cierre - cierre con picaporte
  4) longitud de la cola del PWB
6. características relacionadas del contacto:
  1) cargado = sí
  2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie
7. vivienda de características relacionadas:
  1) estilo = Jack del conector
8. estándares industriales:
  1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
  2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,
      Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
      El Flujo-soldar opcional;
  3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente
9. sistema de marcas de identificación:
  1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
  2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios
10. condiciones para el uso:
  1) se aplica a = placa de circuito impresa
  2) condiciones ambientales = oficina/premisas
  3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85
11.Hipot:
     MINUTO 1500Vrms o más

Usos de Ethernet


Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…



Ventaja

1840718-8 perfil bajo TE Magjack
18 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible

Cliente famoso


Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......


Compra de componentes de los componentes del ccsme

Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito


• Texas Instruments

LINK-PP es el proveedor preferido del TI. Recepción para visitar la página web del TI, usted mirará nuestro logotipo “LINK-PP” en el tablero de BeagleBone.

El conector de J8064D668ANL 1X6 8p8c RJ45 con 10/100 base-T integró Magnetics
