Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: H5014NL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
número de pieza: |
H5014NL |
Velocidad: |
Gigabit |
Número de puertos: |
Dual |
Aplicación: |
Ethernet del Lan |
Paquete: |
SMD |
la temperatura: |
-40 a +85℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
número de pieza: |
H5014NL |
Velocidad: |
Gigabit |
Número de puertos: |
Dual |
Aplicación: |
Ethernet del Lan |
Paquete: |
SMD |
la temperatura: |
-40 a +85℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
transformador del Lan del puerto 1.Single
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 24 pernos
10 / transformador del Lan del puerto dual 100/1000BASE-TX con 48 pernos
Descripción:

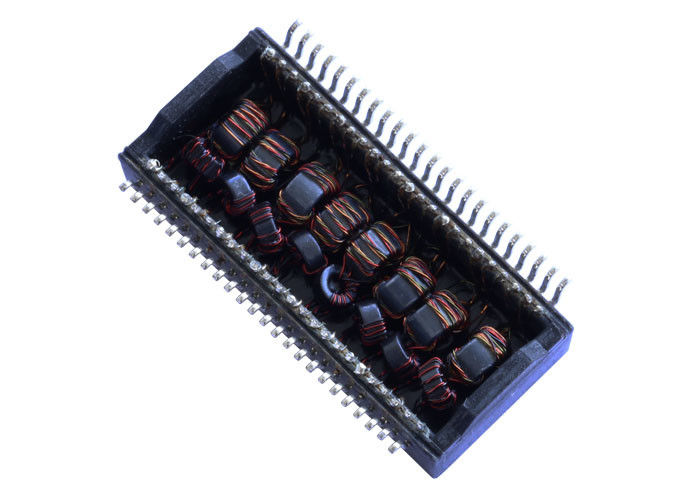

Transformadores del Magnetics de Gigabit Ethernet del puerto dual
| Puerto dual, transformador magnético del LAN de 1000 BASE-T, SMD, Rohs | |
| Número de parte de LINK-PP | LP5014NL |
| Velocidad | 1000BASE-T |
| Número de puertos | DUAL |
| Uso - LAN | ETHERNET (NO PoE) |
| Paquete | SMD |
| Temperatura | 0℃ A + 70℃ |
| AutomDX | SÍ |
| Comentario | LO MISMO QUE LA VERSIÓN DE NL |
| Configuración RX | T, C, S |
| Configuración TX | T, C, S |
| Construcción | MARCO ABIERTO |
| Corazones por puerto | 16 |
| Altura del paquete (pulgadas) | 0,276 |
| Altura del paquete (milímetro) | 7,00 |
| Longitud del paquete (pulgadas) | 1,102 |
| Longitud del paquete (milímetro) | 28,00 |
| Anchura del paquete (pulgadas) | 0,638 |
| Anchura del paquete (milímetro) | 16,20 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
Certificación profesional:
9001:2008 del ● ISO
Certificación de la UL del ●
Alcance Cetitifaction del ●
Conformidad de RoHS del ●
Política medioambiental del Active del ●
Servidores de la guía del producto del Lan:
El ● que acoda los aviones de tierra es recomendable. Encamine los pernos de tierra del conector/del módulo discreto a los chasis/a la tierra análoga si es posible.
El ● guarda rastros de la señal de PHY al conector/al módulo discreto tan cortos como sea posible. Si los rastros exceden 3-4 pulgadas, preste la mucha atención a la línea desequilibrio de la impedancia.
El ● usando BST (los resistores 75Ω y casquillo de alto voltaje al chasis molido) para terminar el lado CTs del cable es recomendable para el mejor funcionamiento de la EMI (incluido en la mayoría de las soluciones del conector).
El ● sigue las notas del uso del fabricante de PHY para la disposición adicional.
