Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: 7490100143
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
7490100143 |
P/N: |

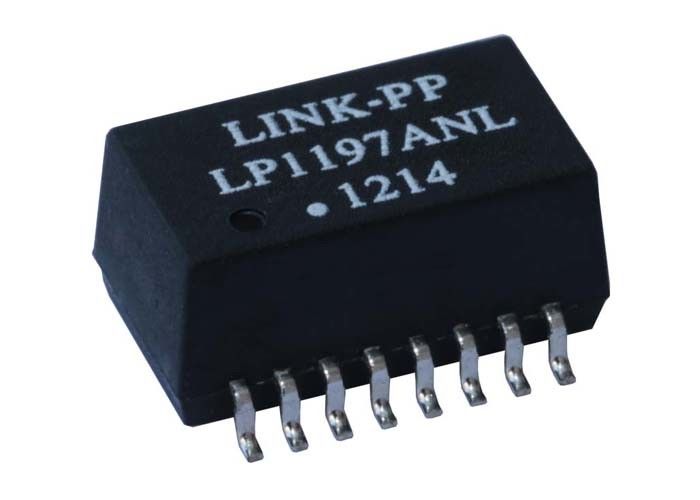

LP1197ANL |
Ethernet: |
10/100Base-T SMD |
MEDIDA: |
13.08x14.99x3.68m m |
Montaje: |
SMD |
muestras: |
Disponible |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
7490100143 |
P/N: |
LP1197ANL |
Ethernet: |
10/100Base-T SMD |
MEDIDA: |
13.08x14.99x3.68m m |
Montaje: |
SMD |
muestras: |
Disponible |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. transformador 10/100Base-T para el uso del PoE
2. Módulos discretos del transformador del Lan
3. el componente magnético más simple para poner el androute en el PWB
4. diseñado cumplir el requisito de IEEE802.3u
5. dimensional: 12.70x7.15x6.20m m
6. documento: Pdf/ficha técnica/3D/IGS/paso /Stp
|
Número de parte de LINK-PP | LP1197ANL |
| Diseño del modelo | 7490100143 | |
| Uso-Lan | ETHERNET (no PoE) | |
| Corazones por puerto | 2 | |
| Tipo del transformador | TRANSFORMADOR DEL DATACOM | |
| Característica de montaje | SOPORTE SUPERFICIAL | |
| Altura del paquete (milímetro) | 12,70 | |
| Longitud del paquete (milímetro) | 9,30 | |
| Anchura del paquete (milímetro) | 6,20 | |
| Uso | FINES GENERALES | |
| Velocidad | 10/100 BASE-T | |
| Temperatura | 0 A 70℃ | |
| Ratio RX de las vueltas | 1CT: 1CT | |
| Ratio TX de las vueltas | 1CT: 1CT |
Especificaciones eléctricas @25℃
1. Ratio de las vueltas
TX=1CT: 1CT RX=1CT: 1CT
2. OCL: minuto 350uH
@100KHz, 100mV, 8mADC en diagonal
pérdida 3.Insertion:
0.1-100MHz: - 1.2dB MAX
pérdida 4.Return:
1-30MHz: - MINUTO 16dB
40MHz: - MINUTO 14dB
50MHz: - MINUTO 13dB
60-80MHz: - MINUTO 12dB
5.Crosstalk:
30MHz: - TIPO 45dB
60MHz: - TIPO 40dB
100MHz: - TIPO 35dB
6.Differential al rechazo de modo común:
30MHz: - MINUTO 43dB
60MHz: - MINUTO 37dB
100MHz: - MINUTO 33dB
voltaje 7.Isolation: 1500Vrms
temperatura 8.Operating: -40℃~85℃.
Usos:
1. órdenes de RAID disk
2. interruptores de CompactPCI e interruptores de PXI
3. pantallas fluorescentes del vacío
4. cartuchos de la tinta y de tinta
Ventaja competitiva:
Proveedor del líder de mundo del conector integrado RJ45, de transformadores magnéticos discretos y de módulos ópticos del transmisor-receptor
1. 16 años de experiencia de la producción,
2. personal 1100,
3. prueba del 100%
4. Plazo de expedición flexible
