Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO9001,SGS,UL,CE,REACH,RoHS
Número de modelo: J0C-0003NL
Pago y términos de envío
Cantidad de orden mínima: 720pcs
Precio: $0.85
Detalles de empaquetado: 120pcs/reel, 6Reel=35*35*35cm=9KGS (720pcs) /Carton
Tiempo de entrega: 3-5 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000000/mes
Especificación: |
J0C-0003NL |
Número de pieza: |
LPJ19113DNL |
Serie: |
Conector RJ45 con magnetismo integrado |
Ethernet: |
10/100BASE-TX |
Montaje: |
El sistema de montaje de la superficie (SMT) |
voltaje de aislamiento: |
Variación de velocidad |
Relación de giros: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |
Especificación: |
J0C-0003NL |
Número de pieza: |
LPJ19113DNL |
Serie: |
Conector RJ45 con magnetismo integrado |
Ethernet: |
10/100BASE-TX |
Montaje: |
El sistema de montaje de la superficie (SMT) |
voltaje de aislamiento: |
Variación de velocidad |
Relación de giros: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |

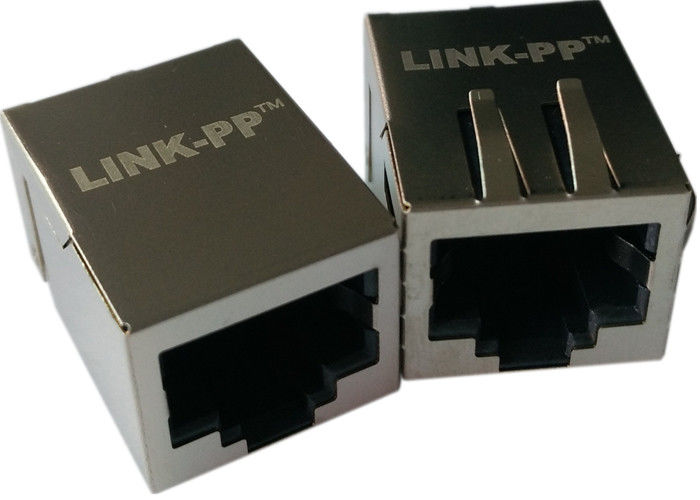

J0C-0003NL es un conector RJ45 de puerto único con magnetismo integrado (MagJack) diseñado para aplicaciones Ethernet 10/100Base-TX.
Pertenece a la serie PulseJack J0C e integra transformadores de aislamiento Ethernet y filtrado de modo común dentro de la carcasa del conector, simplificando el diseño de la PCB y mejorando el rendimiento EMI.
El dispositivo utiliza una huella de montaje en superficie (SMT) y una estructura de bajo perfil, lo que lo hace adecuado para dispositivos de red compactos como enrutadores, decodificadores y controladores industriales.
| Parámetro | Especificación |
|---|---|
| Relación de Vueltas | 1CT:1 (TX), 1CT:1 (RX) |
| Orientación del Conector | Pestaña Arriba |
| Indicadores LED | Verde / Amarillo |
| Dedo EMI | Sí |
| Circuito BST | No |
| Frecuencia | Pérdida de Inserción (Máx.) |
|---|---|
| 1 – 65 MHz | -1.0 dB |
| Frecuencia | Pérdida de Retorno (Mín.) |
|---|---|
| 1 – 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 – 80 MHz | -12 dB |
| Frecuencia | Diafonía (Mín.) |
|---|---|
| 1 – 10 MHz | -40 dB |
| 30 – 60 MHz | -35 dB |
| 60 – 100 MHz | -30 dB |
| Frecuencia | CMR (Mín.) |
|---|---|
| 1 – 50 MHz | -30 dB |
| 50 – 130 MHz | -20 dB |
| Parámetro | Especificación |
|---|---|
| Voltaje de Aislamiento Hi-Pot | 1500 Vrms @ 60 Hz |
| Parámetro | Especificación |
|---|---|
| Tipo de Conector | RJ45 con Magnetismo Integrado |
| Configuración de Puerto | 1 × 1 |
| Número de Contactos | 8P8C |
| Tipo de Montaje | Montaje en Superficie (SMT) |
| Orientación | Ángulo Recto (90°) |
| Blindaje | Blindado |
| Material de la Carcasa | Termoplástico de Alta Temperatura |
| Material del Contacto | Bronce Fosforado |
| Recubrimiento del Contacto | Oro sobre Níquel |
| Altura sobre PCB | ~13.6 mm |
El J0C-0003NL se utiliza en interfaces Ethernet 10/100Base-TX donde se requiere un conector RJ45 compacto con magnetismo integrado.
Las aplicaciones típicas incluyen enrutadores, conmutadores y dispositivos de red integrados.
Sí.
El conector integra transformadores de aislamiento LAN y filtrado de modo común, lo que elimina la necesidad de magnetismo externo.
El conector soporta redes Ethernet de 10 Mbps y 100 Mbps (10/100Base-TX).
El dispositivo está diseñado para ensamblaje de PCB de montaje en superficie (SMT), lo que lo hace adecuado para la fabricación automatizada.
En comparación con las soluciones discretas de transformador + RJ45, los conectores MagJack integrados como el J0C-0003NL ofrecen varias ventajas:
Los transformadores Ethernet se integran dentro de la carcasa del conector, reduciendo los requisitos de área de la placa.
Los diseñadores pueden conectar directamente el PHY Ethernet a la interfaz MagJack sin un enrutamiento de transformador complejo.
El filtrado de modo común integrado mejora la supresión de interferencias electromagnéticas.
Menos componentes externos reducen la complejidad de fabricación y el costo de ensamblaje.
El conector MagJack integrado J0C-0003NL proporciona una solución compacta y confiable para interfaces Ethernet 10/100Base-TX.
Con magnetismo incorporado, un fuerte rendimiento EMI y conectividad RJ45 estándar, simplifica el diseño de hardware Ethernet al tiempo que mantiene el cumplimiento de los estándares de red IEEE.
Esto lo convierte en una excelente opción para sistemas de red integrados, enrutadores, conmutadores y equipos Ethernet industriales.
