Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO 9001,ISO 14001,UL,SGS,REACH168
Número de modelo: LPJ19911ADNL
Documento: LPJ19911ADNL.pdf
Pago y términos de envío
Cantidad de orden mínima: 60 piezas
Precio: $0.75
Detalles de empaquetado: 60pcs/tray, o paquete del carrete
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 50 millones de unidades/mes
Marcas compatibles: |
- ¿Qué quieres decir? |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Velocidad de datos: |
100 base-T |
PoE: |
No |
Opción LED: |
con |
Las pestañas de EMl: |
con |
Tipo de montaje: |
smt |
Tipo de soldadura: |
Flujo |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |
Marcas compatibles: |
- ¿Qué quieres decir? |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Velocidad de datos: |
100 base-T |
PoE: |
No |
Opción LED: |
con |
Las pestañas de EMl: |
con |
Tipo de montaje: |
smt |
Tipo de soldadura: |
Flujo |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |

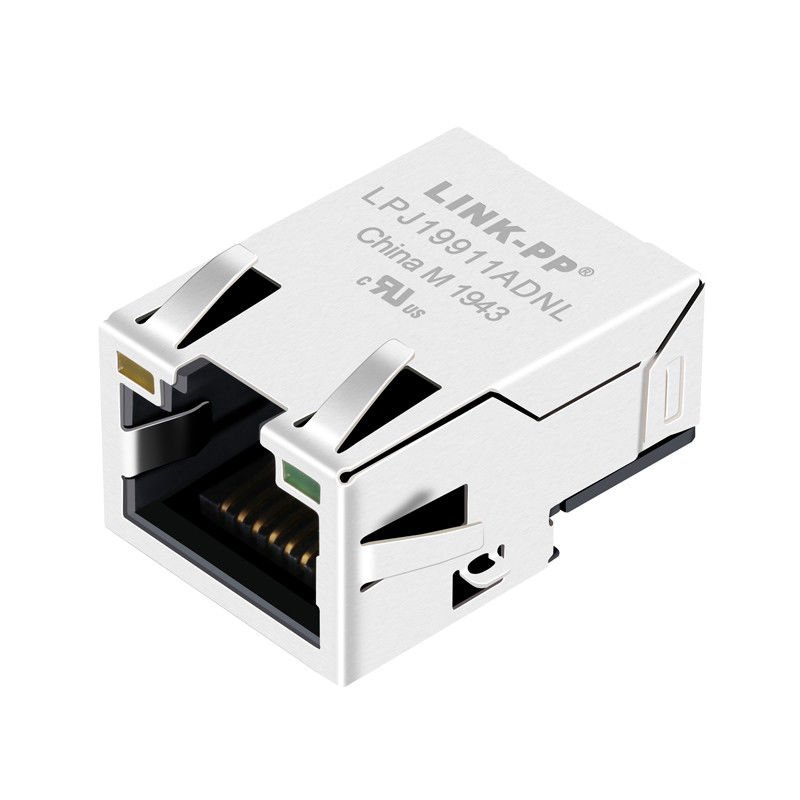

LPJ19911ADNL SMT RJ45 con magnetismo integrado 10/100BASE-T, dedo de resorte EMI, opción LED, compatible con el reflujo, -40 ̊ + 85 °C. Hoja de datos y referencias cruzadas.
El...No se puede hacer nada.es un conector SMT RJ45 de un solo puerto de perfil bajo con magnéticos 10/100BASE-T incorporados e indicadores LED.1CT) que cumplen los requisitos típicos de aislamiento y acoplamiento de Fast Ethernet, mientras que las pestañas de protección de los dedos del resorte EMI proporcionan opciones de puesta a tierra del chasis para reducir las emisiones radiadas.El conector está optimizado para el ensamblaje de reflujo SMT con el perfil de reflujo IR recomendado y está calificado para funcionar desde-40 °C a +85 °C, lo que lo hace adecuado para aplicaciones industriales, de telecomunicaciones y de redes integradas donde se requiere un rendimiento térmico robusto y una producción automatizada.
| Parámetro | Especificación |
|---|---|
| Número de la parte | No se puede hacer nada. |
| Tipo de conector | Conector SMT RJ45 con magnetismo integrado |
| Número de puertos | 1 × 1 |
| Orientación de la llave | En la parte superior |
| Tipo de montaje | El sistema de montaje de la superficie (SMT) |
| Tipo de soldadura | Reflujo |
| Tasa de datos | 10/100BASE-T |
| Apoyo al PoE | No PoE |
| Opción LED | Sí (enlace / actividad) |
| Protección frente a la EMI | Dedo de resorte EMI / pestañas EMI |
| Temperatura de funcionamiento | -40 °C a +85 °C |
| El cumplimiento | Conforme con la Directiva RoHS |
| Dimensión | Tamaño |
|---|---|
| Duración | 21.60 ± 0,5 mm |
| Ancho | 15.6 mm |
| Altura (frente) | 11.35 mm |
| Alturas (trasero) | 8.9 mm |
| Parámetro | Especificación |
|---|---|
| Proporción de giro | 1CT: 1CT ± 5% |
| Inductancia de circuito abierto (OCL) | ≥ 350 μH @ 100 kHz, 0,1 V, 8 mA de inclinación de corriente continua |
| Pérdida de inserción | Se aplicarán las siguientes medidas: |
| Pérdida de retorno* | Ver ficha de datos (dependiente de la frecuencia) |
| Transcurso de audio | ≤ -30 dB (1100 MHz) |
| Rechazo de modo común (CMR) | ≤ -30 dB (1100 MHz) |
| El aislamiento (PHY a línea) | 1500 Vrs |
| Temperatura de funcionamiento (eléctrica) | -40 °C a +85 °C |
*Los valores de la pérdida de rendimiento dependen de la frecuencia; consulte la ficha oficial para obtener la tabla completa de pérdidas de rendimiento.
| Punto de trabajo | Especificación |
|---|---|
| Temperatura de precalentamiento | 150 °C a 200 °C |
| Tiempo de precalentamiento | 60 180 s |
| Temperatura de retención / remojo | 217 °C |
| Tiempo por encima de 217 °C | 60 ¢ 150 s |
| Temperatura máxima | Se aplicarán las siguientes medidas: |
| La hora pico | Máximo 5 s |
| Tasa de calentamiento | ≤ 3 °C/s |
| Tasa de enfriamiento | ≤ 6 °C/s |
| Tiempo total de reflujo | ≤ 6 minutos |
| Fabricante | Número de la pieza compatible |
|---|---|
| La empresa Würth Elektronik | 7498011122AR: las empresas de servicios de telecomunicaciones |
| La empresa Würth Elektronik | 7498011122 |
LPJ19911ADNL es un conector SMT RJ45 de un solo puerto con magnetismo integrado 10/100BASE-T, estado LED, dedos de resorte EMI (fichas de escudo) y una huella compatible con el reflujo SMT.Diseñado para interfaces LAN de consumo que ahorren espacio, PCB industriales e integrados, la pieza está diseñada para una integridad fiable de la señal, un funcionamiento a altas temperaturas (-40 °C a +85 °C) y un montaje SMT automatizado.
A: 10/100BASE-T (Fast Ethernet). Esta variante no está calificada para PoE.
R: Sí, diseñado para el ensamblaje de reflujo SMT. Siga el perfil de reflujo IR proporcionado y valide con su ensamblador.
A: ¿Qué quieres decir?-40 °C a +85 °C(según las especificaciones proporcionadas).
R: Sí incluye un enlace a la hoja de datos oficial/pdf en la página del producto y proporciona archivos CAD STEP/2D descargables si están disponibles.
