Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO9001,SGS,UL,CE,REACH163
Número de modelo: J3006G21DNL
Pago y términos de envío
Cantidad de orden mínima: 200 PCS
Precio: Negociable
Detalles de empaquetado: 50 PC/bandeja, 24tray /carton/32 *30*31, 9 KG/1200pcs/carton
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000000/mes
Número de pieza: |
J3006G21DNL |
Hecho en china: |
Se trata de una prueba de la calidad de los productos. |
Solicitud: |
10/100 Base-TX, AutoMDIX |
Tipo de montaje: |
Montaje en superficie |
Configuración de puerto: |
1×1 |
Hipot: |
1500V |
Número de pieza: |
J3006G21DNL |
Hecho en china: |
Se trata de una prueba de la calidad de los productos. |
Solicitud: |
10/100 Base-TX, AutoMDIX |
Tipo de montaje: |
Montaje en superficie |
Configuración de puerto: |
1×1 |
Hipot: |
1500V |

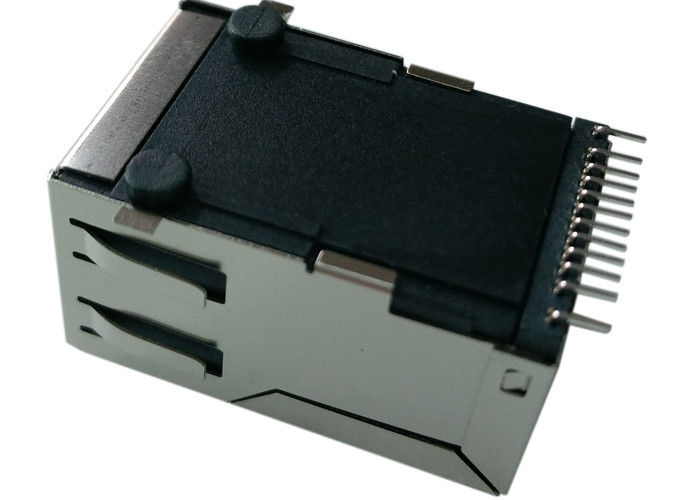

J3006G21DNL PulseJack RJ45 MagJack 1x1 conector de montaje de superficie con magnetismo integrado, LEDs verde/amarillo, soporte para MDIX automático,Protección EMI y aislamiento de 1500Vrms para aplicaciones Ethernet 10/100Base-TX.
ElSe trata de un conector de tipo J3006G21DNL PulseJack RJ45.es unMagnéticos integrados de 1 × 1 RJ45 (MagJack)diseñado para10/100Base-TX aplicaciones de red Ethernet.
Esto...conector RJ45 de montaje en superficie (SMT)integradosMagnéticos LAN, blindaje EMI y dos LEDen un paquete compacto, lo que permite una conectividad Ethernet confiable al tiempo que reduce el espacio del PCB y la complejidad del montaje.
ElJ3006G21DNLapoyosFuncionalidad de MDIX automático, cumple conNormas de Ethernet IEEE 802.3, y proporcionaEl aislamiento es de 1500 Vrms, garantizando una robusta integridad de la señal y una excelente supresión de EMI en equipos de red como enrutadores, switches y sistemas Ethernet integrados.
| Parámetro | Especificación |
|---|---|
| Número de la parte | J3006G21DNL |
| Tipo de conector | RJ45 MagJack |
| Configuración del puerto | 1 × 1 |
| Velocidad de Ethernet | 10/100 Base-TX |
| Tipo de montaje | El sistema de montaje de la superficie (SMT) |
| Orientación | Ángulo recto (90°) |
| Dirección de la pestaña | - ¿ Por qué? |
| El LED | Verde / Amarillo |
| Protección | Protegida con dedos EMI |
| Alturas por encima del PCB | 13.61 mm |
| Número de núcleos | 4 |
| Temperatura de funcionamiento | Entre 0°C y +70°C |
| Parámetro | Especificación |
|---|---|
| Ratio de vueltas | 1CT:1CT (TX/RX) |
| Pérdida de inserción | ≤ -1,0 dB (165 MHz) |
| Pérdida de retorno | ≥ -20 dB (110 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (6080 MHz) | |
| Transcurso de audio | ≥ -40 dB (110 MHz) |
| ≥ -35 dB (3060 MHz) | |
| ≥ -30 dB (60-100 MHz) | |
| Rechazo del modo común | ≥ -30 dB (150 MHz) |
| ≥ -20 dB (50130 MHz) | |
| Voltagem de aislamiento | Se aplicarán las siguientes medidas: |
| Componente | El material |
|---|---|
| Vivienda | Los materiales termoplásticos de alta temperatura |
| Flamabilidad | Las pruebas de seguridad |
| Escudo | Las partidas de cobre y de cobre |
| Material de contacto | Fósforo Bronce |
| Plastificación de contacto | El oro sobre el níquel |
| espesor de contacto | 15 μin de oro |
| Punto de ensayo | Especificación |
|---|---|
| Durabilidad | 750 ciclos de apareamiento |
| Fuerza de apareamiento | ≤ 5 libras (2,27 kg) |
| Una fuerza sin pareja | ≤ 5 libras (2,27 kg) |
| Retención del enchufe | ≥ 20 libras (9,07 kg) |
| Parámetro | Especificación |
|---|---|
| Temperatura de funcionamiento | Entre 0°C y +70°C |
| Temperatura máxima del reflujo | 245 °C |
| Cumplimiento de la Directiva RoHS | - ¿ Qué? |
| Clasificación MSL | Nivel 1 |
ElJ3006G21DNL PulseJack y MagJackestá diseñado para cumplir con los principales estándares Ethernet y normativos:
ElConector MagJack para el sistema de transmisión por cablese utiliza ampliamente en equipos de red Ethernet, incluidos:
ElJ3006G21DNLofrece unaalternativa SMT compacta y optimizada en cuanto a costesa conectores RJ45 integrados más grandes, manteniendo un alto rendimiento de la señal y protección EMI.
Las principales ventajas incluyen:
A. NoPulseJackEs un conector RJ45 que integra magnetos Ethernet (transformadores y estrangulamientos de modo común) directamente en la carcasa del conector.
ElJ3006G21DNLapoyosEthernet 10Base-T y 100Base-TXaplicaciones que cumplan conLas normas IEEE 802.3.
El conector está diseñado para Ethernet PHY interfaces que soportanAuto-MDIX, que permite la detección automática de cruces entre dispositivos de red.
Los magnetos integrados proporcionanaislamiento mínimo de 1500 Vrms, cumpliendo los requisitos de seguridad y integridad de la señal de Ethernet.
