Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: GST5009 LF
Documento: LP82440ANL.pdf
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$0.5
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especulación: |
GST5009 LF y demás |
Substituto: |

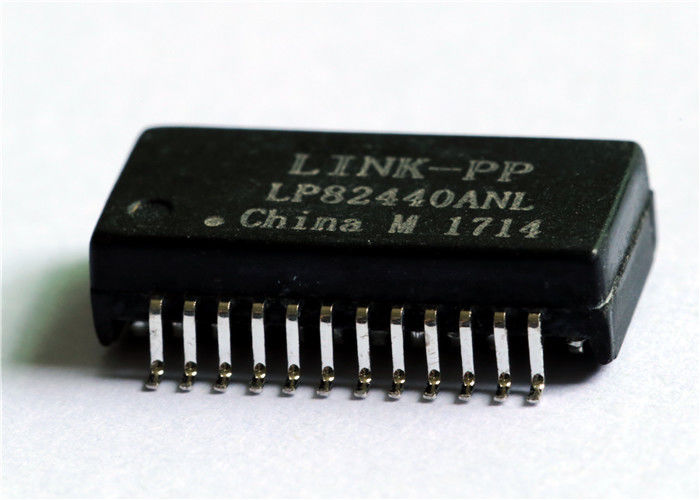

LP82440ANL |
Relación de giros: |
1CT: 1CT |
Tamaño / Dimensión: |
15,10 mm de largo x 7,10 mm de ancho |
Hipot: |
1500V |
Muestras: |
Gratis disponible |
Paquete: |
SOP/SMD de 24 pines |
Rango de temperatura de funcionamiento: |
0 ℃ a +70 ℃ |
Actual: |
350 mM |
Sin ROHS ni halógenos: |
SÍ |
Especulación: |
GST5009 LF y demás |
Substituto: |
LP82440ANL |
Relación de giros: |
1CT: 1CT |
Tamaño / Dimensión: |
15,10 mm de largo x 7,10 mm de ancho |
Hipot: |
1500V |
Muestras: |
Gratis disponible |
Paquete: |
SOP/SMD de 24 pines |
Rango de temperatura de funcionamiento: |
0 ℃ a +70 ℃ |
Actual: |
350 mM |
Sin ROHS ni halógenos: |
SÍ |
| Parámetro | Especificación | Importancia de la ingeniería |
|---|---|---|
| Velocidad de Ethernet | 100/1000 BASE-T (Gigabit) | Cumplimiento full-duplex según IEEE 802.3af y ANSI X3.263 |
| Compatibilidad PoE | IEEE 802.3af (corriente de 350 mA) | Tomas centrales del lado de la línea dedicadas (MCT1–MCT4) para inyección de energía CC |
| Altura del paquete | 4,00 mm [0,157 pulgadas] (perfil ultrabajo) | Ajuste perfecto para servidores blade de 1U, enrutadores delgados y tarjetas secundarias PCIe |
| Paquete / Configuración de pines | Montaje en superficie SOP (SMD) de 24 pines | Paso de pasador estándar de 1,00 mm para pick-and-place SMT automatizado de alto rendimiento |
| Relación de vueltas | 1CT : 1CT (±5%)(Los 4 pares) | Topología simétrica compatible con PHY en modo voltaje y modo corriente |
| Inductancia (OCL) | 350 µH mín.(@ 100 kHz, 0,1 V, 8 mA CC) | Alta resistencia a la saturación bajo corriente continua desequilibrada de CC |
| Pérdida de inserción | -1,0 dB Máx. (1 ~ 100MHz) | Eficiencia de transmisión excepcional con atenuación mínima de la señal |
| Pérdida de retorno (100 Ω) | -18,0 dB mín. (1 ~ 30MHz) | Supera los estándares de la industria para minimizar los reflejos de alta frecuencia. |
| Atenuación de diafonía | -45 dB mín. (@ 30MHz) | Aislamiento superior de canal a canal que evita el acoplamiento cruzado de paquetes |
| Aislamiento de alta potencia | 1500 Vrms mínimo | Límite galvánico certificado que protege el núcleo de silicio de transitorios en el cable |
| Parámetro | Condición de prueba | Límite de especificación |
|---|---|---|
| Relación de vueltas (TX y RX) | 100 kHz, 0,1 V | 1CT : 1CT (±5%) |
| Inductancia de circuito abierto (OCL) | 100 kHz, 0,1 V, polarización de CC de 8 mA | 350 µH mínimo |
| Capacidad actual | Corriente continua del lado de la línea | 350 mA (IEEE 802.3af PoE) |
| Pérdida de inserción | 1 ~ 100MHz | -1,0 dB máximo |
| Pérdida de retorno (carga de 100 Ω) | 1 ~ 30MHz | -18,0 dB mínimo |
| Pérdida de retorno (carga de 100 Ω) | 40MHz | -14,4 dB mínimo |
| Pérdida de retorno (carga de 100 Ω) | 50 megaciclos | -13,1 dB mínimo |
| Pérdida de retorno (carga de 100 Ω) | 60 ~ 80MHz | -12,0 dB mínimo |
| Pérdida de retorno (carga de 100 Ω) | 100MHz | -10,0 dB mínimo |
| Atenuación de diafonía | 30MHz | -45,0 dB mínimo |
| Atenuación de diafonía | 60MHz | -40,0 dB mínimo |
| Atenuación de diafonía | 100MHz | -35,0 dB mínimo |
| Modo diferencial a común (DCMR) | 30MHz | -40,0 dB mínimo |
| Modo diferencial a común (DCMR) | 60MHz | -35,0 dB mínimo |
| Modo diferencial a común (DCMR) | 100MHz | -30,0 dB mínimo |
| Hi-Pot dieléctrico (aislamiento) | 60 segundos (de primaria a secundaria) | 1500 Vrms mínimo |
| Rango de temperatura de funcionamiento | Ambiente | 0°C a +70°C |
| Rango de temperatura de almacenamiento | No operativo | -25°C a +85°C |
| Parámetro | Especificación |
|---|---|
| Dimensiones del cuerpo | 15,10 mm [0,594 pulg.] × 7,10 mm [0,280 pulg.] |
| Luz exterior total | 10,00 mm [0,394 pulgadas] |
| Altura del módulo | 4,00 mm [0,157 pulgadas] Máx. |
| Paso de clavija | 1,00 mm [0,039 pulgadas] |
| Abarca 12 pines | 11,00 mm [0,433 pulgadas] |
| Coplanaridad | ≤0,10 mm [0,004 pulgadas] |
| Patrón de tierra de soldadura de PCB sugerido: ancho de la almohadilla | 0,60 mm [0,024 pulgadas] |
| Patrón de tierra de soldadura de PCB sugerido: longitud de la almohadilla | 1,35 mm [0,053 pulgadas] |
| Distancia de la fila de la almohadilla interior | 8,00 mm [0,315 pulgadas] |
| Distancia entre hileras de almohadillas exteriores | 10,70 mm [0,421 pulgadas] |
Respuesta: Sí. El GST5009 LF cumple totalmente con los estándares IEEE 802.3af y admite hasta 350 mA de corriente continua equilibrada y continua a través de tomas centrales dedicadas (pines 15, 18, 21 y 24). Está diseñado para dispositivos alimentados por PoE (PD) y equipos de suministro de energía (PSE) que funcionan hasta 15,4 W.
Respuesta: Los reemplazos directos 100 % pin por pin incluyen el LINK-PP LP82440ANL (que ofrece un rango de temperatura industrial mejorado de -40 °C a +85 °C), Pulse Electronics H5008NL / HX5008NL y Würth Elektronik 749020011. Todos comparten el espacio SOP de 24 pines, 4,0 mm de altura y una relación de vueltas 1CT:1CT.
Respuesta: Los conectores integrados RJ45 estándar (Magjacks) requieren de 13,5 mm a 16 mm de espacio vertical. La altura de 4,00 mm del GST5009 LF permite a los ingenieros de hardware de red instalar componentes magnéticos Gigabit Ethernet de alta densidad en bastidores de telecomunicaciones compactos de 1U, tarjetas PCIe de bajo perfil y gabinetes IoT integrados ultradelgados.
