Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: Se aplicará a los productos de las categorías IIa y IIIa.
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$0.65
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Número de artículo: |
Se aplicará a los productos de las categorías IIa y IIIa. |
Categoría: |
Transformador GigE de puerto único |
Relación de giros: |
1CT: 1CT |
Montaje: |
Montaje en superficie |
Dimensión: |
13.72 mm l x 15.24 mm |
Altura: |
6.35 mm |
Número de artículo: |
Se aplicará a los productos de las categorías IIa y IIIa. |
Categoría: |
Transformador GigE de puerto único |
Relación de giros: |
1CT: 1CT |
Montaje: |
Montaje en superficie |
Dimensión: |
13.72 mm l x 15.24 mm |
Altura: |
6.35 mm |

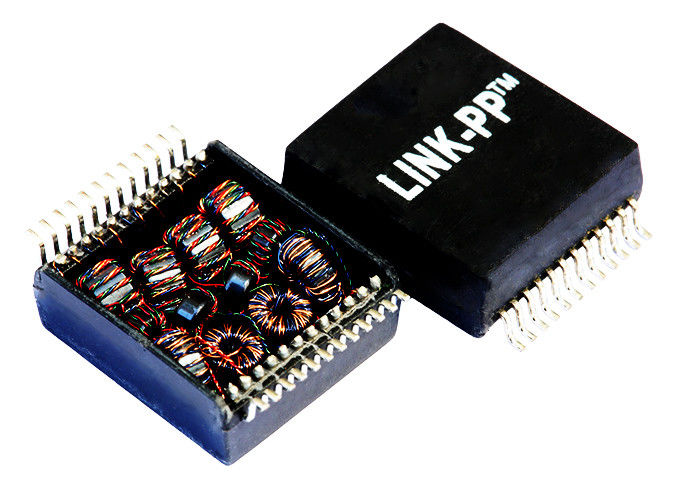

TG1G-E001NYRLes un alto rendimientotransformador de aislamiento Gigabit Ethernet de un solo puertodiseñado paraInterfaces Ethernet 10/100/1000BASE-T. Con un compactoPaquete de montaje en superficie SMD-24,Relación de vueltas 1CT:1CT,350μH OCL, yTensión de aislamiento de 1,5 kV., este transformador LAN ofrece una excelente integridad de la señal, supresión de EMI y confiabilidad a largo plazo para equipos de redes industriales y comerciales.
| TG1G-E001NYRL | Transformador de halo | LAN Gigabit |
Transformador SMD |
| Número de puertos | Aplicaciones | Relación de vueltas | Estándar |
| Dual | Ethernet 1G | 1:1 | IEEE 802.3 |
| Solicitud | Temperatura de funcionamiento | Tipo de montaje | Tipo |
| Interfaz Gigabit | 0 a 70°C | Montaje en superficie | Transformadores Ethernet |
| Número de pines | Inductancia | Voltaje de aislamiento | Solicitud |
| 24 pines | 350 uh | 1500 Vrms | Interfaz Gigabit |
El TG1G-E001NYRL es un transformador de aislamiento Gigabit Ethernet de puerto único de primera calidad diseñado para interfaces LAN de alto rendimiento. Diseñado para la integración de dispositivos de montaje en superficie (SMD), este robusto módulo de aislamiento ofrece integridad y confiabilidad de señal excepcionales para aplicaciones Gigabit y 10/100 Base-TX.
Construido para soportar entornos hostiles, el TG1G-E001NYRL funciona perfectamente en un amplio rango de temperaturas industriales de -40 °C a +85 °C. Con una relación de vueltas estándar de 1CT:1CT, estricto cumplimiento de RoHS y hasta 1,5 kV de voltaje de aislamiento, es el componente de red ideal para telecomunicaciones, automatización industrial y equipos de redes empresariales.
*Listo para Gigabit:Optimizado para aplicaciones de red 10/100/1000 Base-TX.
*Confiabilidad de grado industrial:El amplio rango de temperatura de funcionamiento (-40 °C a +85 °C) garantiza un funcionamiento estable en entornos extremos.
*Integridad de señal superior:La inductancia de circuito abierto (OCL) mínima de 350 µH (a 100 KHz, 0,1 Vrms, polarización de CC de 8 mA) garantiza una transmisión de datos confiable y el cumplimiento de IEEE 802.3.
*Protección de alto aislamiento:El voltaje de aislamiento de 1,5 kV protege los circuitos integrados y los equipos sensibles contra sobretensiones eléctricas y problemas de bucle de tierra.
*Huella optimizada:El formato de paquete compacto SMD-24 permite el ensamblaje automatizado de recogida y colocación, lo que reduce los costos de fabricación.
*Respetuoso del medio ambiente:Totalmente compatible con RoHS y RoHS (7a).
| Especificaciones técnicas | |
| Número de pieza | TG1G-E001NYRL |
| Tipo de producto | Transformador de aislamiento LAN / Transformador GigE de puerto único |
| Solicitud | Interfaz Gigabit, LAN 10/100 Base-TX |
| Terminación / Montaje | SMD/SMT (montaje en superficie) |
| Relación de vueltas (primaria:secundaria) | 1CT: 1CT |
| Temperatura de funcionamiento | -40°C a +85°C (industrial) |
| Voltaje de aislamiento | 1,5 kilovoltios |
| Inductancia (OCL) | 350 µH mín. (100 KHz, 0,1 Vrms, 8 mA) |
| Rango de frecuencia | 1MHz a 100MHz |
| Número de canales | Dual |
| Paquete / Estuche | SMD-24 |
| Dimensiones (largo x ancho x alto) | 15,24 mm x 13,72 mm x 6,35 mm (0,600" x 0,540" x 0,250") |
| Embalaje | Tubo |
| Cumplimiento ambiental | RoHS, RoHS (7a) |
| Rendimiento de pérdida de retorno | |
| 1 - 40MHz | -18 dB (mín.) |
| 60MHz | -14 dB (mín.) |
| 80MHz | -12 dB (mín.) |
| 100MHz | -10 dB (mín.) |
El módulo de aislamiento SMD TG1G-E001NYRL es muy versátil y adecuado para una amplia gama de aplicaciones industriales y B2B, que incluyen:
A la hora de adquirir componentes para la infraestructura de red crítica, es primordial minimizar la pérdida de paquetes y maximizar la vida útil del equipo. El TG1G-E001NYRL filtra eficazmente el ruido de modo común y proporciona un aislamiento eléctrico sólido, lo que garantiza que su hardware de red cumpla con los estrictos estándares IEEE y resista entornos industriales rigurosos.
| Número de pieza | Número de pieza | Número de pieza |
|---|---|---|
| TG1G-S031NYRL | TG05-2004NARL | FD02-104G1RL |
| TG1G-E001NYRL | LG01-0856N1LF | TG1G-E010NZRL |
| TG1G-E001NZRL | TG42-1406P1RL | TG66-S020NXRL |
| TG05-2004NCRL | FD12-104G1RL | TG1G-S012NZRL |
| TG1G-S010NZRL | LG01-1006N1LF | LG01-0346N1LF |
| TG88-S020NXRL | TG1G-S001NZRL | TG89-S020NXRL |
| LG01-0356N1LF | TG110-S050P2RL | TG110-S055J2RL |
| TG110-S053P2RL | LG01-0506NLF | TG62-1006P1RL |
