transformador 100B-1003FNL, 100B-1003 del Solo-Puerto de 100B-1003X 10/100BASE-TX

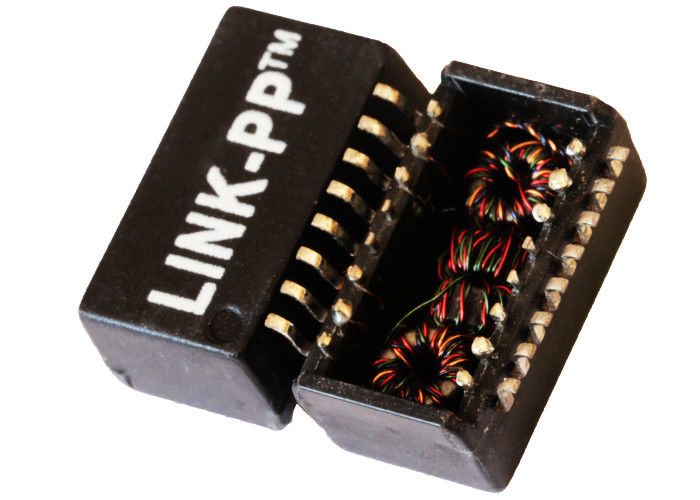

ElINRCORE 100B-1003XEs un puerto único de grado Mil-AeroMódulo transformador discreto Fast Ethernet 10/100Base-TXen un paquete de montaje en superficie (SMT) de 16 pines (12,95 × 6,98 × 6,22 mm). Diseñado para una confiabilidad de misión crítica, presenta una temperatura de funcionamiento extrema de-55°C a +125°C,1500 VrmsTensión de resistencia dieléctrica (DWV), una inductancia mínima de circuito abierto (OCL) de350 µH con polarización CC de 8 mA, y unNMS 3clasificación. Para eliminar el catastrófico crecimiento de bigotes de hojalata en los sistemas de vuelo y defensa, el acabado terminal predeterminado es auténtico.Sn63Pb37 (Estaño/Plomo)con una resistencia máxima del perfil de reflujo de235ºC. Tanto el canal TX como el RX incorporan unEstrangulador + Transformador (C, T)topología.

Especificaciones técnicas:

1. Rendimiento eléctrico (@ 25°C)

2. Calificaciones medioambientales, de materiales y de montaje

Hoja de datos del módulo transformador 100B-1003X 10/100 BASE-TX:

Características clave del sistema magnético SMD Ehernet 100B-1003X de 16 pines:

El100B-1003Xes un módulo de transformador Ethernet discreto y robusto de un solo puerto diseñado para ofrecer redes de misión crítica en entornos aeroespaciales, de defensa e industriales extremos. Totalmente compatible conIEEE 802.3 10/100Base-TXEstándares, este módulo de montaje en superficie de ala de gaviota de 16 pines integra canales de transmisión (TX) y recepción (RX) de precisión 1CT:1CT, cada uno protegido por unEstrangulador y transformador de modo común (C, T)escenario.

A diferencia de los imanes comerciales limitados a temperaturas industriales estándar, el nivel "X" está clasificado para un funcionamiento continuo sin concesiones desde-55°C a +125°C. El módulo está alojado en un paquete encapsulado en epoxi que resiste fuertes golpes mecánicos, vibraciones continuas y ciclos térmicos. Para cumplir con los mandatos aeroespaciales contra los bigotes de estaño (como GEIA-STD-0005-2), la base 100B-1003X cuenta con un dedicadoAcabado eutéctico estaño-plomo Sn63Pb37, mitigando completamente los riesgos de cortocircuito asociados con el estañado puro en aviónica no presurizada y equipos tácticos de campo de batalla.

• Rango completo de temperatura de grado Mil-Aero: Clasificado desde-55°C a +125°C, lo que garantiza que no haya saturación del núcleo magnético ni colapso de la inductancia debido a oscilaciones térmicas extremas.
• Estabilidad de la inductancia de polarización de CC: Entrega≥350 µH OCL con polarización CC continua de 8 mA aplicada, evitando que la línea de base se desvíe en entornos con mucho ruido.
• Auténtico acabado anti-bigotes Sn63Pb37.: Elimina el crecimiento microscópico de bigotes de estaño en dispositivos electrónicos críticos para el vuelo (exento de RoHS para defensa; opción "NL" disponible para cumplimiento comercial sin plomo).
• Rendimiento de alta frecuencia mejorado: LograPérdida de retorno mínima de 20 dBa 2/30 MHz yRechazo mínimo de DM a CM de 35 dBhasta 100 MHz, superando a los módulos estándar de la serie 100B-1001.
• Paquete SMT resistente de 16 pines: Mide 12,95 × 6,98 × 6,22 mm; Los cables de ala de gaviota brindan alivio de tensión compatible contra el desajuste del CTE de PCB durante el choque térmico.

Pautas de montaje del transformador Mil-Aero 100B-1003X:

1. Techo de perfil de reflujo (pico de 235 °C):
   Según la hoja de datos oficial, el cuerpo estándar Sn63Pb37 encapsulado en epoxi resiste unaPerfil de temperatura máxima de 235 °C(líquido a 183°C).No procese piezas base de SnPb bajo perfiles sin plomo estándar SAC305 (245°C–260°C), ya que el exceso de calor puede provocar reflujo de soldadura interna y delaminación del paquete.
2. MSL 3 Vida útil y horneado:
   Clasificado enNMS 3, el módulo tiene una vida útil de168 horasa ≤30°C/60% HR. Si las piezas exceden esta ventana o el sello de la bolsa de barrera contra la humedad (MBB) está comprometido, hornee de acuerdo conIPC/JEDEC J-STD-033antes del reflujo.

Otras especificaciones de artículos:

Preguntas técnicas frecuentes:

P1: ¿Por qué el 100B-1003X especifica una pérdida de inserción máxima de 1,2 dB en comparación con 1,0 dB en el 100B-1003 estándar?

A: La versión "X" está calificada para una ventana de temperatura extendida de-55°C a +125°C(frente a -40 °C a +85 °C para 100B-1003). La clasificación de pérdida de inserción ligeramente más alta (1,2 dB) explica la mayor resistencia térmica y los márgenes de estabilidad del núcleo necesarios en 180 °C de rango de temperatura total.

P2: ¿Por qué se prefiere el Sn63Pb37 al revestimiento sin plomo en hardware de grado Mil-Aero?

A: La galvanoplastia con estaño puro (>97 % Sn) puede desarrollar espontáneamente bigotes conductores microscópicos con el tiempo, provocando cortocircuitos intermitentes o catastróficos entre fases. Según GEIA-STD-0005-2 y las normas de adquisiciones de defensa, el Sn63Pb37 es estrictamente necesario para evitar el crecimiento de bigotes de estaño.

P3: ¿Se puede utilizar 100B-1003X con conectores circulares (p. ej., MIL-DTL-38999)?

A: Sí. En sistemas navales y de aviónica de misión crítica, los conectores RJ45 de plástico rara vez se utilizan externamente. El transformador discreto 100B-1003X se monta directamente en la PCB y filtra las líneas diferenciales antes de dirigirlas a un conector circular D38999 montado en un chasis resistente.
