Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: H2260FNL/XF35066B
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Artículo ningún: |
H2260FNL/XF35066B |
Categoría: |
Magnetics del PoE, módulo de 10/100BASE-TX VoIP |
Ratio de las vueltas: |
1CT: 1CT |
Montaje: |
Montaje en superficie |
Tamaño/dimensión: |
12.7m m x 9.3m m |
Altura - asentada (máximo): |
6.20m m |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Artículo ningún: |
H2260FNL/XF35066B |
Categoría: |
Magnetics del PoE, módulo de 10/100BASE-TX VoIP |
Ratio de las vueltas: |
1CT: 1CT |
Montaje: |
Montaje en superficie |
Tamaño/dimensión: |
12.7m m x 9.3m m |
Altura - asentada (máximo): |
6.20m m |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

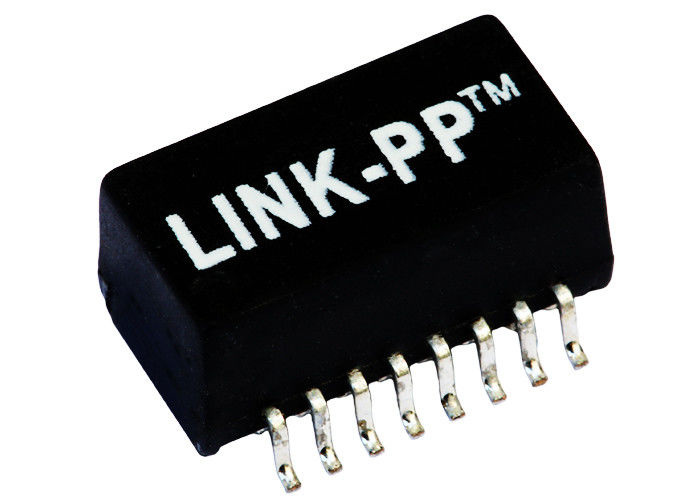

| H2260FNL/XF35066B | Transformador de Ethernet del 1:1 | Filtro rápido del Lan | 10/100 base-T SMD |
Descripción dominante:
Poder de H2260FNL sobre los módulos del Magnetics de Ethernet XF35066B 10/100BASE-TX VoIP
Solo transformador XF35066B del puerto 10/100Base-t
Módulos H2260FNL de 10/100 de la base-T transformador del POE
Transformador XF35066B del puerto del POE de Ethernet rápida solo
Temperatura del flujo del pico de RoHS que valora 245°C
Funcionamiento obediente de IEEE 802.3af/ANSI X3.263
☛ IEEE802.3af obediente
☛ UL/EN60950 reconocido
prueba eléctrica del ☛ el 100%
Hola-pote del ☛ 1500Vrms
Construcción patentada ☛ del capítulo abierto
Diseñador y fabricante del ☛ durante 18 años.
trabajos del ☛ 2500, 4 plantas
Del ☛ analizador de red de la platija del paso definitivamente
Acción del ☛ o 4 semanas.
Diseño flexible del ☛ según las informaciones requeridas de los clientes sin cualquier tarifa exral.
| Número de puertos | Usos | Ratio de las vueltas | Poder sobre Ethernet |
| Solo puerto | 10/100Base-T | 1:1 | Señal POE Xfrmr |
| Empaquetado | Dirección de la etiqueta | Tipo del montaje | Final del contacto |
| Carrete, cartón | -- | SMT/SMD | -- |
| Número de pernos | El proteger | Voltaje del aislamiento | Color del LED |
| 16 pernos | -- | Vrms 1500 | --- |
NOTAS:
1.Designed al uso de ayuda,
por ejemplo SOHO (módems de ADSL), la LAN-en-placa madre (LOM), el eje y los interruptores.
diversos ratios de las vueltas 2.With.
soldadura del pico de 3.RoHS “NLE” que valora 245℃.
Especificaciones eléctricas @25℃
ratio 1.Turns:
TX=1CT: 1CT RX=1CT: 1CT
2.OCL: MINUTO 350uH
@100KHz, 100mV, 8mADC en diagonal
pérdida 3.Insertion:
0.1-100MHz: - 1.0dB MAX
pérdida 4.Return (TIPO del DB):
30MHz: - 18 60MHz: - 14
80MHz: - 12
5.Crosstalk (TIPO del DB):
30MHz: - 35 60MHz: - 35
100MHz: - 35
6.DCMR (TIPO del DB):
30MHz: - 40 50MHz: - 40
100MHz: - 40
voltaje 7.Isolation: MINUTO 1500Vrms
temperatura 8.Operating: 0℃~70℃.
| 1:1 de H2260FNL 1port POE 10/100 señal audio POE Xfrmr XF35066B de los transformadores | ||
|---|---|---|
| H2260FNL | DA4T103A3 | XF35066B |
| KLU1T041C-43 LF/LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF/LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF/LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF/LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL/LA1S109-43 LF | S558-5999-T3-F | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF/LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL/LU1S041CM-43 LF | XF35066B | KLA1T109 LF |
| S558-5999-T3-F/LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
