Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO9001,SGS,UL,CE,REACH
Número de modelo: 0826-1X2T-23-F
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $1.1-$5.19
Detalles de empaquetado: BANDEJA
Tiempo de entrega: Dentro de 2-3 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000K/Mes
Número de pieza: |
0826-1X2T-23-F |
Número de puertos: |
Puerto dual (1×2) |
Tipo de conector: |
Gigabit Magjack |
Aplicaciones: |
10/100/1000 Base-T |
Tipo de montaje: |
A través del agujero |
Orientación: |
90 ～ ángulo (derecha) |
Terminación: |
Soldar |
Blindaje: |
Protegido, EMI dedo |
Número de pieza: |
0826-1X2T-23-F |
Número de puertos: |
Puerto dual (1×2) |
Tipo de conector: |
Gigabit Magjack |
Aplicaciones: |
10/100/1000 Base-T |
Tipo de montaje: |
A través del agujero |
Orientación: |
90 ～ ángulo (derecha) |
Terminación: |
Soldar |
Blindaje: |
Protegido, EMI dedo |
Conector Gigabit MagJack 0826-1X2T-23-F RJ45 de doble puerto con magnéticos integrados, 12 núcleos, blindaje EMI, aislamiento de 1500Vrms e indicadores LED para equipos de red Ethernet 10/100/1000Base-T.

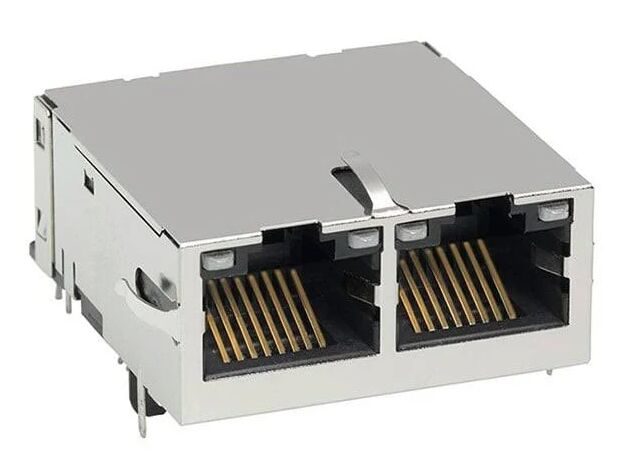

El Gigabit MagJack 0826-1X2T-23-F es un conector RJ45 de doble puerto (1×2) con magnéticos Ethernet integrados, diseñado para aplicaciones Gigabit Ethernet 10/100/1000Base-T.
Este MagJack RJ45 blindado de ángulo recto y montaje pasante integra transformadores LAN, filtrado de modo común y LEDs duales, lo que permite un diseño de PCB simplificado al tiempo que garantiza una excelente integridad de la señal, supresión de EMI y rendimiento de aislamiento conforme a IEEE 802.3.
Con 12 núcleos por puerto y orientación con la pestaña hacia arriba, el 0826-1X2T-23-F se utiliza ampliamente en equipos de red como switches Ethernet, routers, tarjetas de interfaz de red (NIC) y dispositivos Ethernet industriales.
| Parámetro | Especificación |
|---|---|
| Número de pieza | 0826-1X2T-23-F |
| Tipo de conector | MagJack RJ45 |
| Configuración de puerto | 1 × 2 (Doble puerto) |
| Velocidad Ethernet | 10/100/1000Base-T |
| Aplicaciones | Ethernet LAN, Auto-MDIX |
| Tipo de montaje | Montaje pasante |
| Orientación | Ángulo recto (90°) |
| Terminación | Soldadura |
| Altura sobre la PCB | 13,59 mm |
| Color del LED | Verde / Naranja / Amarillo |
| Dirección de la pestaña | Arriba |
| Número de núcleos por jack | 12 |
| Blindaje | Blindado con contacto EMI |
| Embalaje | Bandeja |
| Temperatura de funcionamiento | 0 °C a +70 °C |
| Parámetro | Especificación |
|---|---|
| Relación de vueltas | 1CT : 1CT ±2% (TP1-TP4) |
| Inductancia (OCL) | ≥350 μH @100kHz, 100mV RMS |
| Frecuencia | Pérdida máx. |
|---|---|
| 0,1–1 MHz | −1,1 dB |
| 1–65 MHz | −0,5 dB |
| 65–100 MHz | −0,8 dB |
| 100–125 MHz | −1,2 dB |
| Frecuencia | Mín. |
|---|---|
| 0,5–40 MHz | −18 dB |
| 40–100 MHz | −12 + 20log(f/80MHz) dB |
| Parámetro | Especificación |
|---|---|
| Rechazo CM-CM | ≥ −30 dB (100kHz–100MHz) |
| Rechazo CM-DM | ≥ −35 dB (100kHz–100MHz) |
| Parámetro | Especificación |
|---|---|
| Hipot | 1500 Vrms |
| Cumplimiento | Requisito de aislamiento IEEE 802.3 |
Todas las unidades son probadas al 100% en producción para garantizar el cumplimiento de los estándares de aislamiento Ethernet.
| Parámetro | Valor |
|---|---|
| Tensión directa | 2,1 V típico @20mA |
| Longitud de onda dominante | 590 nm típico |
| Color | Tensión directa | Longitud de onda dominante |
|---|---|---|
| Verde | 2,2 V típico | 565 nm |
| Naranja | 2,0 V típico | 610 nm |
| Componente | Material |
|---|---|
| Carcasa | Termoplástico PBT |
| Clasificación de inflamabilidad | UL94-V0 |
| Contactos | Aleación de cobre |
| Chapado de contactos | Oro duro de 30 μin |
| Blindaje | Aleación de cobre niquelado |
| Cable | Cable de cobre estañado (0,018") |
Un Gigabit MagJack es un conector RJ45 que integra magnéticos Ethernet (transformadores y bobinas de choque de modo común) dentro de la carcasa del conector, simplificando el diseño de PCB para dispositivos Ethernet.
El conector soporta aplicaciones Ethernet 10Base-T, 100Base-TX y 1000Base-T conforme a los estándares IEEE 802.3.
Los magnéticos integrados proporcionan aislamiento de 1500Vrms, cumpliendo los requisitos de seguridad Ethernet definidos por IEEE 802.3.
El conector está diseñado para temperaturas de funcionamiento de 0 °C a +70 °C, adecuado para equipos de red comerciales.
