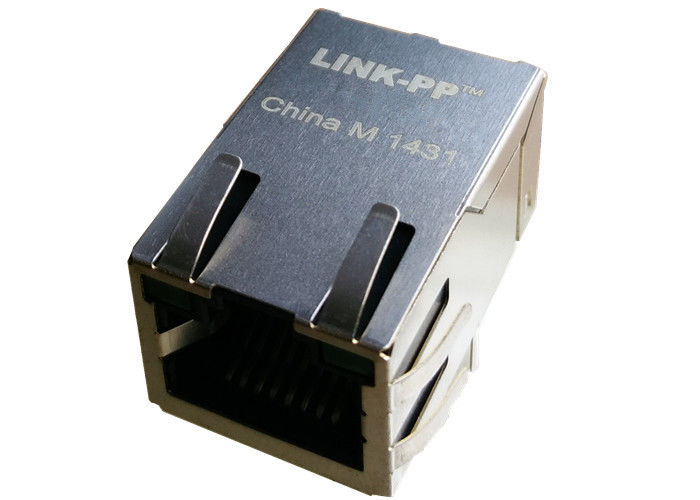

08B-11X1T-36-F MagJack ️ Conector RJ45 10/100BASE-T blindado, puerto 1 × 1, agujero a través, tab-up, sin LED, -40 ° C a +85 ° C, reconocido por RoHS y UL. Ideal para tarjetas SMT industriales y de red.

Resumen del producto

Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.es un puerto únicoconector RJ45 blindadocon una capacidad de transmisión superior a 20 kHz,10/100BASE-Tlas aplicaciones.

Este agujero a través, el ángulo recto (90 °) RJ45 características del conectororientación hacia arriba,No hay indicadores LED, yTemperatura de funcionamiento de grado industrial de -40°C a +85°C, lo que lo hace ideal para redes robustas y diseños Ethernet integrados.

El conector integra magnéticos de alto rendimiento compatibles conRequisitos de aislamiento de la norma IEEE 802.3, proporcionando una excelente integridad de la señal, supresión de EMI y fiabilidad del sistema al tiempo que reduce el número de componentes externos.

Principales características y beneficios

• Magnéticos integrados (TX/RX 1CT:1)¢ simplifica el enrutamiento de PCB y reduce el costo de BOM en comparación con los transformadores discretos.
• Protección (dedo EMI) y carcasa metálicaMejora el rendimiento del EMI y la continuidad del suelo en entornos ruidosos.
• Guía de tablero y alfileres- un soporte mecánico robusto para ensambles de soldadura por ondas y de alta fiabilidad.
• Rango de temperaturas industriales (−40°C a +85°C)- adecuado para redes industriales y recintos al aire libre.
• Alto aislamiento (HIPOT 1500 Vrms) que cumple con los requisitos de aislamiento IEEE 802.3 para diseños Ethernet seguros.
• Se recomienda la soldadura por ondas¥ máximo de 260 °C, 10 s máximo ¥ diseñado para procesos de soldadura por ondas estándar.
• Compatible con RoHS y reconocido por UL- apoya los requisitos reglamentarios y de contratación pública (archivo #E196366 y E169987).

Especificaciones mecánicas

La hoja de datos 08B-11X1T-36-F:

Las ICM 08B-11X1T-36-F Características eléctricas @ 25°C

Todas las unidades están100% probado en la producciónpara cumplir conRequisitos de aislamiento de la norma IEEE 802.3.

Materiales y especificaciones de revestimiento

1- Vivienda:PBT termoplástico, negro

• Calificación de inflamabilidad: UL 94V-0

2Contactos:Leguras de cobre

• Finish de contacto: 15 μin (0,38 μm) Oro duro
• En el caso de las placas inferiores: 30 μm Min.

3- Las alfileres:Cables de cobre recubiertos de estaño

• Diámetro: 0.018 pulgadas
• Finish: 100 μm Min. Estaño mate
• Los pines están sumergidos en soldadura

4Escudo:Nícel pre-tapado sobre aleación de cobre

• Todas las líneas de tierra se sumergen en soldadura

Conformidad, ensayo y fiabilidad

• Compatible con la Directiva RoHS- adecuado para la fabricación libre de plomo.
• UL reconocido¢ Archivo #E196366 y E169987.
• Cavidad de la bocacumple con las normas y reglamentos de la FCC (contención EMI).
• 100% de la producción probada con HIPOTpara cumplir con los requisitos de aislamiento de la norma IEEE 802.3.
• Proceso de montaje sugerido:compatibles con la soldadura por ondas; máximo recomendado 260°C, 10 s máximo (verifique con su ventana de proceso y selección de flujo).

Recomendaciones para el montaje y soldadura de los conectores magnéticos THT RJ45

• Se recomienda la soldadura:Soldadura por onda (a través de un orificio): utilizar el máximo sugerido de 260°C y ≤10 s de espera como guía general; validar con la pila y los componentes de la placa.
• Inspección previa a la soldadura:Asegurar que las aberturas definidas por la máscara de soldadura se alineen con los pines y las pestañas EMI; permitir relevos térmicos para las pestañas de tierra si es necesario.
• Consejos para el diseño del tablero:Asegúrese de disponer de suficiente cobre en las almohadillas de tierra para las pestañas EMI y coloque agujeros de montaje o endurecedores si el tablero se someterá a tensiones mecánicas.Mantenga el área magnética libre de rastros digitales de alta velocidad para evitar el acoplamiento de intermitentes.
• Limpieza:Utilice agentes de flujo y limpieza compatibles con PBT y acabados de revestimiento.
