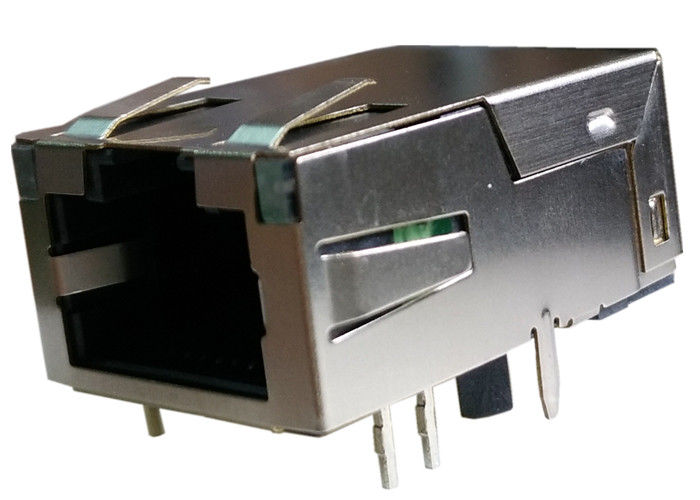

L834-1G1T-S7 Magjack RJ45 de bajo perfil 1 puerto 1000 Base-T blindado

L834-1G1T-S7 es un módulo conector integrado MagJack de bajo perfil con configuración de puerto 1x1, velocidad 1000BASE-T, LED incorporados, blindaje EMI, orientación con pestaña hacia abajo y cumplimiento de RoHS.

Descripción general del MagJack de perfil bajo L834-1G1T-S7

ElL834-1G1T-S7combina el conector Ethernet y los componentes magnéticos en una única solución integrada. Esto ayuda a simplificar el diseño de PCB, reducir la complejidad del ensamblaje y respaldar un rendimiento de señal estable en equipos de red de alta velocidad.

Esdiseño de plano medio de perfil bajolo hace especialmente útil donde el espacio del tablero es limitado, mientras que elcarcasa blindada y pestañas EMIAyuda a reducir la interferencia electromagnética en ambientes ruidosos.

Especificaciones clavede L834-1G1T-S7

Características eléctricasde ICM L834-1G1T-S7 RJ45

ElMagJack de bajo perfil L834-1G1T-S7está diseñado para admitir una transmisión de señal Ethernet estable y un rendimiento orientado al cumplimiento.

1. Relación de vueltas

• TP1:1CT: 1CT ±2%
• TP2:1CT: 1CT ±2%
• TP3:1CT: 1CT ±2%
• TP4:1CT: 1CT ±2%

2. Inductancia

• DCL a 100 kHz/100 mVRMS:350μH MÍN.enPolarización CC de 8 mA(0°C a 70°C)

3. Pérdida de inserción

• 0,1MHz a 1MHz:-1,1 dB máx.
• 1MHz a 65MHz:-0,5 dB máx.
• 65MHz a 100MHz:-0,8 dB máx.
• 100MHz a 125MHz:-1,2 dB máx.

4. Pérdida de devolución

• 0,5MHz a 40MHz:-18dB
• 40MHz a 100MHz:-12 + 20LOG(f/80MHz)dB

5. Rechazo de modo común

• 100 kHz a 100 MHz:-30 dB mín.

6. Rechazo de modo común a modo diferencial

• 100 kHz a 100 MHz:-35 dB mín.

7. Diafonía

• 1MHz a 100MHz:-30 dB mín.

8. Hipot/voltaje de aislamiento

• 1500 Vrms
• 100% producción probada para cumplir conRequisitos de aislamiento IEEE 802.3

9. Especificaciones eléctricas de LED

• LED 1 y LED 2
• Voltaje directo (verde):Tipo de 2,2 V. en SI = 20 mA
• Longitud de onda dominante (verde):Tipo de 570 nm. en SI = 20 mA

Dibujo L834-1G1T-S7

Preguntas frecuentes sobre el MagJack de perfil bajo L834-1G1T-S7

Si tu proyecto necesita unMagJack de bajo perfil, aMódulo conector 1x1 1000BASE-T, o unConector Ethernet integrado blindado con LED, elL834-1G1T-S7ofrece una solución compacta y fiable. Su diseño magnético integrado, protección EMI y estructura de orificio pasante con pestaña hacia abajo lo convierten en una opción práctica para hardware de red moderno y equipos de comunicación integrados.

1. ¿Qué es el L834-1G1T-S7?

ElL834-1G1T-S7es unmódulo conector integrado MagJack de bajo perfilparaGigabit Ethernet 1000BASE-Taplicaciones.

2. ¿El L834-1G1T-S7 es adecuado para Gigabit Ethernet?

Sí. Está diseñado para1000BASE-Tuso, lo que lo hace adecuado para interfaces Gigabit Ethernet.

3. ¿El L834-1G1T-S7 incluye LED?

Sí. incluyeLED incorporadosconTipo LED G/Gpara indicación de enlace/actividad.

4. ¿Está blindado el L834-1G1T-S7?

Sí. incluyePestañas EMIy una estructura blindada para ayudar a reducir la interferencia electromagnética.

5. ¿Cuál es el estilo de montaje del L834-1G1T-S7?

Utiliza unmontaje con orificio pasanteDiseño para instalación estable de PCB.

6. ¿El L834-1G1T-S7 cumple con RoHS?

Sí. EsCumple con RoHS.
