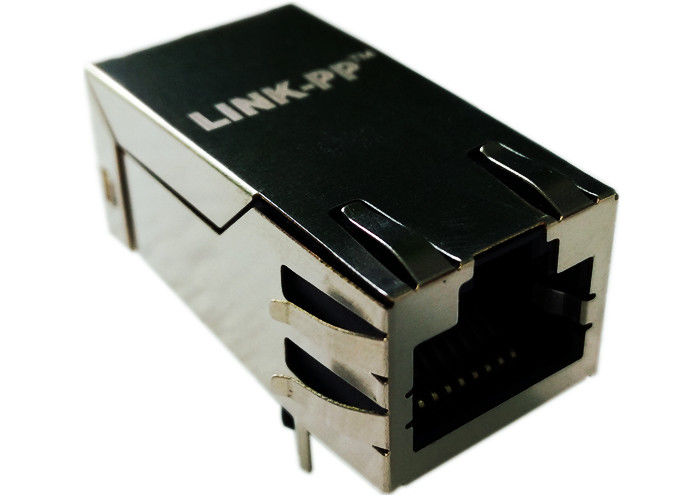

7499111000A WE-RJ45 Gigabit Tab-Up RJ45 Connector Corriente y Voltaje PHY

El7499111000A(serie WE-RJ45LAN) es un módulo de conector integrado (ICM) Gigabit de orificio pasante (THT) de un solo puerto (1x1) diseñado para redes 1000BASE-T de datos puros. Construido con unTab-Up (Enganchar)pestillo mecánico y unPerfil frontal sin LED, este conector presenta un acoplamiento magnético interno universal diseñado para interactuar perfectamente con ambosTransceptores PHY Ethernet en modo corriente y modo voltaje. Con pestañas de protección EMI integradas y aislamiento de 1500 Vrms, ofrece máxima integridad de señal para diseños que utilizan tubos de luz externos o indicadores de estado montados en paneles.

Tabla de especificaciones técnicas MagJack RJ45 no PoE 7499111000A

Características clave de 7499111000A Tab Up THT RJ45

• Serie LAN WE-RJ45
• Número de pieza: 7499111000A
• Gigabit Ethernet 1000BASE-T
• Configuración de puerto único
• Magnético Ethernet integrado
• Diseño sin PoE
• Orientación de pestaña hacia arriba
• Montaje mediante orificio pasante
• Pestañas protectoras incluidas.
• Sin LED integrados
• Compatible con el modo PHY de corriente y voltaje
• Temperatura de funcionamiento: 0°C a +70°C

7499111000A WE-RJ45 Hoja de datos

Magnética PHY universal y arquitectura esquemática

Aspectos destacados del diseño de ingeniería:

Versatilidad PHY en modo corriente versus modo voltaje:Los grifos centrales individuales del lado PHY (TRCT1 a TRCT4) permiten a los ingenieros configurar redes de polarización apropiadas. Ya sea que su diseño utilice una PHY en modo de corriente que requiera inyección directa de voltaje de suministro (p. ej., +1,2 V, +2,5 V o +3,3 V) o una PHY en modo de voltaje que requiera tomas centrales desacopladas de CA a tierra a través de capacitores de 0,1 µF, el 7499111000A se adapta a ambos sin conflictos de polarización interna.

Ventajas de la configuración "Sin LED":

• Enrutamiento limpio de PCB: elimina 4 rastros de LED del borde de la PCB, lo que reduce la acumulación de capas y elimina el posible ruido de conmutación digital de alta velocidad del acoplamiento a los pares diferenciales de Ethernet analógicos.
• Flexibilidad del gabinete: Ideal para paneles frontales que utilizan tubos de luz acrílicos centralizados o módulos industriales de riel DIN donde los LED se montan en un tablero de visualización auxiliar.

Pautas de integración de paneles y huella mecánica

1. Diseño recomendado de orificios para PCB:
- Cables de señal diferencial (pines 1 a 12): Requiere 12 orificios perforados de Ø0,89 mm [12 x Ø0,89 mm]
- Postes de tierra de protección mecánica: 2 orificios de Ø1,60 mm ~ Ø1,70 mm y 2 orificios de Ø3,20 mm ~ Ø3,25 mm para una conexión segura a tierra del chasis
- Nota sobre los LED: no se requieren orificios para los pines del LED, lo que maximiza el espacio de retención de la PCB debajo del bisel frontal

2. Recorte del bisel del panel recomendado:
- Ancho de apertura: 16,50 mm ~ 17,00 mm
- Altura de apertura: 13,50 mm ~ 14,00 mm
- Característica de la carcasa: equipada con lengüetas de conexión a tierra con resorte EMI superiores y laterales para garantizar un contacto metálico continuo con la carcasa del chasis.

3. Sobre de soldadura por ola:
- Temperatura máxima recomendada: 260°C máx.
- Tiempo de permanencia: 10 segundos máximo

Consideraciones de compatibilidad PHY

Modo de chip PHY: modo de corriente y voltaje

Durante la selección de Ethernet PHY, los ingenieros deben verificar:

• Configuración magnética recomendada por PHY
• método de conexión del grifo central
• red de terminacion
• Requisitos EMC

Un RJ45 mecánicamente compatible no garantiza automáticamente la compatibilidad eléctrica. El conector es sólo una pieza de la cadena de señales de Ethernet, porque aparentemente los electrones todavía insisten en seguir la física en lugar de los departamentos de marketing.

Preguntas frecuentes sobre magnético integrado Gigabit RJ45 7499111000A

P1: ¿Qué hace que el Würth 7499111000A sea compatible con chips PHY en modo corriente y en modo voltaje?

El 7499111000A cuenta con tomas centrales independientes del lado PHY (pines 1, 6, 7, 12) para los 4 pares diferenciales sin cortocircuitos de voltaje de polarización internos cableados. Esto permite a los ingenieros de hardware inyectar rieles de alimentación de CC (para PHY en modo actual) o colocar condensadores de desacoplamiento a tierra (para PHY en modo voltaje), lo que proporciona compatibilidad universal con transceptor PHY.

P2: ¿El 7499111000A tiene LED incorporados?

No.El 7499111000A es un conector RJ45 "Sin LED" (sin LED). Está diseñado específicamente para aplicaciones que enrutan indicaciones de estado a través de tubos de luz externos, utilizan LED montados en panel o requieren diseños de PCB simplificados sin rastros de señal LED adicionales.

P3: ¿7499111000A admite alimentación a través de Ethernet (PoE)?

No.Este conector es unMagJack Gigabit no PoEDiseñado exclusivamente para la comunicación de datos. Si su hardware requiere PoE (IEEE 802.3af) o PoE+ (IEEE 802.3at), seleccione una serie alternativa con clasificación PoE, como la serie Würth 7499111121A o LINK-PP LPJK.
