Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: KLA1T109-43 LF
Documento: LPJG0801ABNL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: $0.95
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: en stock Envío dentro de 3 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4600K.PCS/Month
Número de pieza: |
KLA1T109-43 LF. El equipo de seguridad de las Fuerzas Aéreas |
Producción en masa: |
Los datos de los datos de los Estados miembros deben estar disponibles para su uso. |
Munafactuer original: |
ENLACE-PP |
Solicitud: |
10/100/1000Base-T |
Terminación: |
Soldar |
LED: |
Verde/amarillo |
Partido IC: |
Se trata de un sistema de control de velocidad. |
Tipo de productos: |
1000BASE-T RJ45 MagJack para el uso en el mercado |
Número de pieza: |
KLA1T109-43 LF. El equipo de seguridad de las Fuerzas Aéreas |
Producción en masa: |
Los datos de los datos de los Estados miembros deben estar disponibles para su uso. |
Munafactuer original: |
ENLACE-PP |
Solicitud: |
10/100/1000Base-T |
Terminación: |
Soldar |
LED: |
Verde/amarillo |
Partido IC: |
Se trata de un sistema de control de velocidad. |
Tipo de productos: |
1000BASE-T RJ45 MagJack para el uso en el mercado |

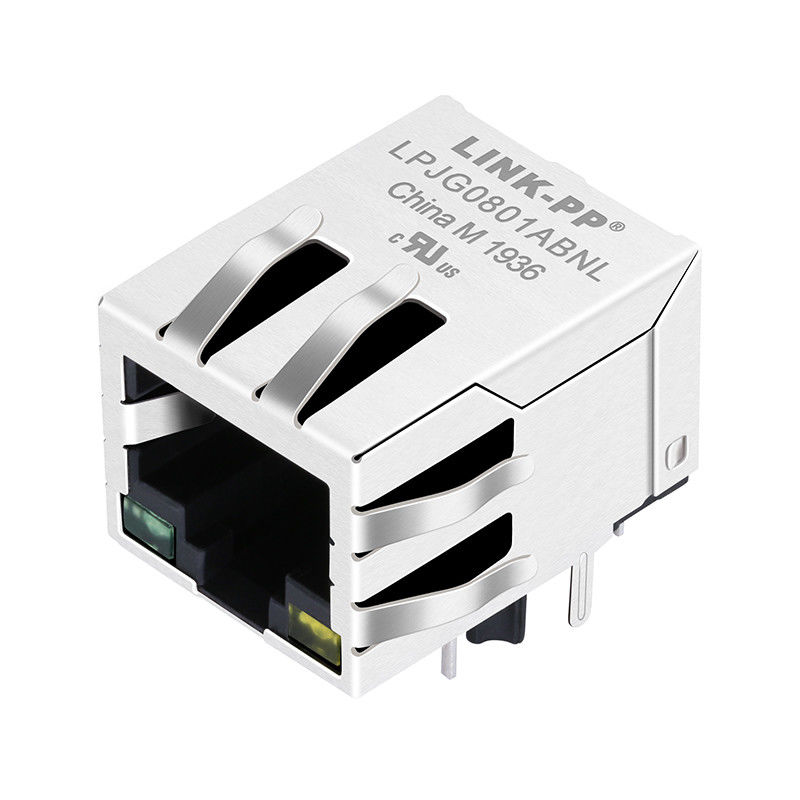

ElKLA1T109-43LF, el cual es el siguiente:es uncon un solo puerto 1000BASE-T RJ45 MagJack (conector magnético integrado, IMC)Este dispositivo está diseñado para equipos de red Gigabit Ethernet.Conector RJ45 de ángulo recto de 1 × 1integra transformadores de aislamiento Ethernet, filtro de modo común, resistencias de correspondencia de impedancia y un condensador de alto voltaje en un paquete compacto,Reducción significativa del espacio de los PCB al tiempo que mejora el rendimiento EMI.
Conforme a lo dispuesto en elLas partidas de los componentes de las máquinas de ensayoyFCC (Centro de Información y Comunicación)Los requisitos, el KLA1T109-43LF soportaTransmisión 1000BASE-T por cable UTP de categoría 5y característicasLED integrados dualespara la indicación del vínculo y de la actividad.El aislamiento es de 1500 Vrms,Cloruro de potasio (OC) mínimo de 350 μH, y750 ciclos de apareamiento, es una solución ideal para redes empresariales, Ethernet industrial, dispositivos de comunicación IP y sistemas de redes embebidas.
| Parámetro | Especificación |
|---|---|
| Número de la parte | KLA1T109-43LF, el cual es el siguiente: |
| Tipo de producto | Conector de magnetismo integrado RJ45 (MagJack) |
| Configuración | 1 × 1 puerto único |
| Estándar Ethernet | Las partidas de los componentes de las máquinas de ensayo |
| Tasa de datos | Se aplican los siguientes requisitos: |
| Tipo de montaje | Ángulo recto a través del agujero |
| Protección | Escondido |
| Magnetismo | Se ha integrado |
| Temperatura de funcionamiento | Entre 0°C y +70°C |
| Temperatura de almacenamiento | -25 °C a +85 °C |
| El cumplimiento | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Parámetro | Especificación |
|---|---|
| Se trata de un sistema de control de las emisiones de gases de escape. | TX: 1CT:1CT / RX: 1CT:1CT |
| Inductancia de circuito abierto (OCL) | Se aplicarán las siguientes medidas: |
| Voltado de aislamiento (HI-POT) | 1500 Vrms (@ 60 Hz, de entrada a salida) |
| Pérdida de inserción (máximo) | Se aplicarán las siguientes medidas: |
| Conversación cruzada (min.) |
≥ 40 dB (0,3 ∼30 MHz) ≥ 35 dB (3060 MHz) ≥ 30 dB (60-100 MHz) |
| Pérdida de retorno (min. @ 100 Ω de carga) |
≥ 16 dB (130 MHz) ≥ 13,5 dB (30-40 MHz) ≥ 11,5 dB (4050 MHz) ≥ 10 dB (5080 MHz) |
| Rechazo de modo común (CMR) |
≥ 30 dB (130 MHz) ≥ 25 dB (3060 MHz) ≥ 20 dB (60-125 MHz) |
| Características | Material / especificación |
|---|---|
| Materiales para la vivienda | Es un termoplástico, UL 94V-0, negro. |
| Escudo de metal | El cobre con 20 μin de níquel |
| Contacto / alambre de resorte | Bronce de fósforo con recubrimiento selectivo de oro |
| Pinos de soldadura | SUS430, soldado, 0,50 × 0,35 mm |
| Durabilidad del apareamiento | Un mínimo de 750 ciclos de apareamiento |
| Temperatura de funcionamiento | Entre 0°C y +70°C |
| Temperatura de almacenamiento | -25 °C a +85 °C |
| Categoría | Parámetro | Dimensión |
|---|---|---|
| Las dimensiones generales | Ancho | 16.00 mm [0,630 pulgadas] |
| Altura (vivienda) * | 13.60 mm [0,536 pulgadas] | |
| Profundidad (longitud) | 21.30 mm [0,839 pulgadas] | |
| Pinos y puestos de localización | longitud del alfiler de la señal trasera | 3.20 mm [0,126 pulgadas] |
| Altura del poste de localización de plástico | 3.20 mm [0,126 pulgadas] | |
| Tamaño del pin del LED frontal ( espesor × anchura) | 0.50 × 0,60 mm [0,020 × 0,024 pulgadas] (4 pines) | |
| espesor del alfiler de la señal trasera | 0.35 mm [0,014 pulgadas] (8 pines) | |
| Vista delantera (diseño de LED) | Configuración de los LED | Izquierda: LED verde / derecha: LED amarillo |
| Pintazo de pin LED izquierdo (verde) | 3.10 mm [0,122 pulgadas] | |
| Punto de inclinación del pin LED a la derecha (amarillo) | 3.00 mm [0,118 pulgadas] | |
| Pin LED de extrema izquierda al borde del conector | 3.10 mm [0,122 pulgadas] | |
| Pinos LED exteriores con el centro de la franja | 11.43 mm [0,450 pulgadas] | |
| Espaciado de vista lateral | Pin LED delantero a la pestaña del escudo delantero | 6.35 mm [0,250 pulgadas] |
| Pin LED delantero al centro del poste de plástico | 8.89 mm [0,350 en] | |
| Centro de Correos de Plástico a la primera fila de señales. | 3.15 mm [0,124 pulgadas] | |
| En el caso de los sistemas de control de velocidad, el valor de la velocidad de la corriente es el valor de la velocidad de la corriente. | 1.20 mm [0,047 pulgadas] | |
| Visión de fondo / huella de PCB | Las tablas del escudo delantero | 11.43 mm [0,450 pulgadas] |
| En el fondo de los postes de localización de plástico | 11.43 mm [0,450 pulgadas] | |
| Pinta de la señal trasera (pinas adyacentes) | 1.27 mm [0,050 pulgadas] | |
| Frente a la parte trasera del escudo Tab Centro | 10.70 mm [0,422 pulgadas] | |
| El centro de la barra de plástico a la parte trasera del escudo. | 5.08 mm [0,200 pulgadas] | |
| Centro de tabla del escudo delantero al centro de la barra de plástico | 3.38 mm [0,133 pulgadas] |
El KLA1T109-43LF está diseñado con una huella de PCB estandarizada que admite el ensamblaje automático a través del agujero.
Las principales ventajas del diseño incluyen:
La huella estandarizada ayuda a reducir el esfuerzo de rediseño al reemplazar conectores MagJack Gigabit RJ45 compatibles.
El KLA1T109-43LF es unconector Gigabit RJ45 de un solo puerto con magnéticos integrados, diseñado para aplicaciones Ethernet IEEE 802.3ab 1000BASE-T.
Sí, integra transformadores de aislamiento Ethernet, resistencias de impedancia y un condensador de alto voltaje en la carcasa del conector RJ45.
El conector soportaSe aplican los siguientes requisitos:transmisión por cable UTP de categoría 5.
Los magnetos integrados proporcionanEl aislamiento es de 1500 Vrmsentre el PHY Ethernet y el cable de red.
El conector incluye un LED verde y un LED amarillo, comúnmente utilizado para la indicación de enlace, velocidad o actividad.
El KLA1T109-43LF cumple con los requisitos ambientales de RoHS.
Sí, LINK-PP ofrece soluciones compatibles LPJG0801ABNL Gigabit RJ45 MagJack con un rendimiento eléctrico equivalente, compatibilidad con PCB y soporte de fabricación a largo plazo.
