Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: 7499010004A
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.09-$1.15
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 250000-320000/Month
P/N: |
Las demás: |
Cruz p/n: |
No se puede utilizar. |

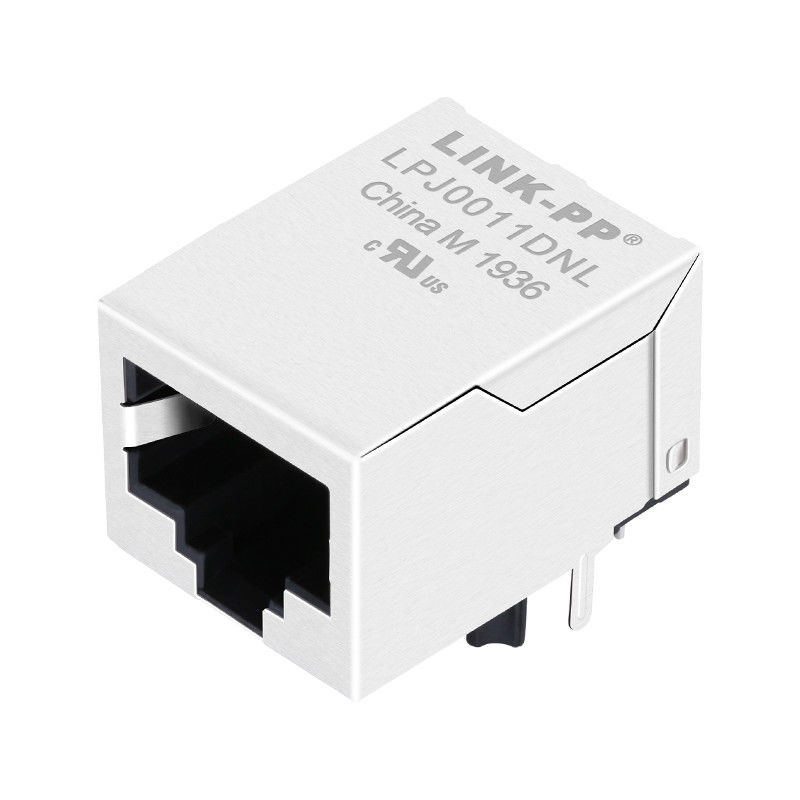

Tipo de conector: |
Magnético integrado RJ45 (MagJack) |
Velocidad de Ethernet: |
10/100 Mbps (100BASE-TX) |
Recuento de puertos: |
Puerto único (1×1) |
Blindaje: |
Protegido |
LED: |
Sin LED |
Montaje: |
Orificio pasante en ángulo recto |
voltaje de aislamiento: |
1500 VRMS |
Inductancia: |
350µH |
Temperatura de funcionamiento: |
0°C a +70°C |
Cumplimiento: |
IEEE 802.3u, RoHS, ALCANCE, UL 62368 |
P/N: |
Las demás: |
Cruz p/n: |
No se puede utilizar. |
Tipo de conector: |
Magnético integrado RJ45 (MagJack) |
Velocidad de Ethernet: |
10/100 Mbps (100BASE-TX) |
Recuento de puertos: |
Puerto único (1×1) |
Blindaje: |
Protegido |
LED: |
Sin LED |
Montaje: |
Orificio pasante en ángulo recto |
voltaje de aislamiento: |
1500 VRMS |
Inductancia: |
350µH |
Temperatura de funcionamiento: |
0°C a +70°C |
Cumplimiento: |
IEEE 802.3u, RoHS, ALCANCE, UL 62368 |
|
Categoría |
Parámetro | Especificación |
|---|---|---|
| General y mecánico | Número de la parte | Las demás: |
| Tipo de conector | RJ45 Jack (hembra) | |
| Código de la USOC | RJ45 | |
| Configuración del puerto | 1 × 1 (puerto único) | |
| Posiciones / Contactos | 8P8C | |
| Estilo de montaje | A través de la tecnología de agujeros (THT) | |
| Ángulo de montaje | Ángulo recto | |
| Estilo de terminación | Saldado | |
| Ciclos de apareamiento | 750 Ciclos | |
| Indicador LED | No hay | |
| Nivel de sensibilidad a la humedad (MSL) | Nivel 1 | |
| Rendimiento eléctrico | Estándar Ethernet | 100BASE-TX |
| Categoría de rendimiento | Catálogo 5 | |
| Inductancia (L) | Se aplicarán las siguientes medidas: | |
| Ratio de vueltas (n) | 1Se aplican las siguientes medidas: | |
| Voltagem de aislamiento | 1500 Vrs, 1 minuto | |
| Pérdida de inserción (IL) | ≤ 1 dB (1100 MHz) | |
| Pérdida de retorno (RL) | ≥ 16 dB (130 MHz) | |
| ≥ 13,5 dB (3060 MHz) | ||
| ≥ 12 dB (6080 MHz) | ||
| ≥ 10 dB (80-100 MHz) | ||
| Transcurso de la voz (CT) | ≥ 30 dB (1100 MHz) | |
| El índice de rechazo del modo común (CMRR) | ≥ 30 dB (1100 MHz) | |
| Materiales | Materiales para la vivienda | PA66 termoplástico, negro |
| Clasificación de inflamabilidad de las viviendas | Se aplican las siguientes medidas: | |
| Material del escudo | Las demás | |
| Accesorios de protección | 50 μin de níquel | |
| Material de contacto | Fósforo Bronce | |
| Plastificación de contacto | 30 μin de oro sobre 50 μin de níquel | |
| Medio ambiente | Temperatura de funcionamiento | Entre 0°C y +70°C |
| Temperatura de almacenamiento | < 40 °C | |
| Humedad de almacenamiento | < 75% RH (envasado original) | |
| Cumplimiento y certificaciones | Conformidad con el IEEE | Las demás: |
| Cumplimiento de la Directiva RoHS | Se cumplen las condiciones (2011/65/UE y 2015/863) | |
| Cumplimiento del Reglamento REACH | Se ajusta a la norma (CE) 1907/2006 | |
| Certificación de seguridad | cURus Reconocido, número de expediente E472316 (UL 62368) |
| Característica del perfil | Reunión libre de Pb | El ensamblaje Sn-Pb |
|---|---|---|
| Temperatura de precalentamiento Min (Ts min) | 100 °C | 100 °C |
| Temperatura de precalentamiento típica (T típica) | 120 °C | 120 °C |
| Temperatura máxima de precalentamiento (Ts max) | 130°C | 130°C |
| Tiempo (s) de precalentamiento(T min a T max) | 70 s | 70 s |
| Velocidad de la rampa ascendente (ΔT) | La temperatura máxima es ≤ 150 °C. | La temperatura máxima es ≤ 150 °C. |
| Temperatura máxima (Tp) | 250 °C 260 °C | 235 °C 260 °C |
| Tiempo en la temperatura máxima (tp) | ≤ 10 s Total(≤ 5 s por onda) | ≤ 10 s Total(≤ 5 s por onda) |
| Velocidad de descenso de la rampa (min.) | - 2 K/s | - 2 K/s |
| Tasa de bajada de la rampa (típica) | - 3,5 K/s | - 3,5 K/s |
| Velocidad de descenso de la rampa (máximo) | - 5 K/s | - 5 K/s |
| Tiempo total del ciclo (25°C a 25°C) | 4 minutos. | 4 minutos. |
