Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: RoHS,Reach,SGS, UL,ISO9001
Número de modelo: LPJ0009GDNL
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.09-$1.85
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000000/mes
Especificación: |
11A053-5722-00 |
No parte: |
LPJ0009GDNL |
Ethernet: |
10/100 Base-T |
LEDs: |
Amarillo/verde |
Apllication: |
Power Over Ethernet |
muestras: |
Disponible |
Especificación: |
11A053-5722-00 |
No parte: |
LPJ0009GDNL |
Ethernet: |
10/100 Base-T |
LEDs: |
Amarillo/verde |
Apllication: |
Power Over Ethernet |
muestras: |
Disponible |

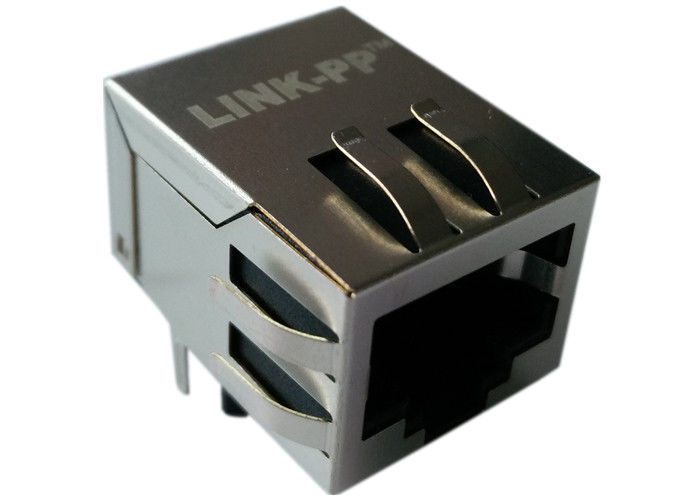

| El solo conector del puerto RJ45 con 10/100 base-T integró el Magnetics, amarillo/verde LED, etiqueta abajo, RoHS | |
| Número de parte de LINK-PP | LPJ0009GDNL |
| El otro número de parte | 11A053-5722-00 |
| Uso-Lan | ETHERNET (no PoE) |
| AutomDX | SÍ |
| Circuito del Bst | SÍ |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Galjanoplastia de acoplamiento del área del contacto | ””/15u del ORO 6u/30u” |
| Corazones por puerto | 4 |
| Diodos | NINGUNOS DIODOS |
| Opción del LED | YELLOW/GREEN |
| Cierre | ETIQUETA ABAJO |
| Número de puertos | 1X1 |
| PWB | FR4 |
| Ángulo del soporte del PWB | ENTRADA LATERAL |
| PWB que conserva el poste | POSTE DE T |
| Altura del paquete (pulgadas) | 0,528 |
| Altura del paquete (milímetro) | 13,40 |
| Longitud del paquete (pulgadas) | 0,839 |
| Longitud del paquete (milímetro) | 21,30 |
| Anchura del paquete (pulgadas) | 0,626 |
| Anchura del paquete (milímetro) | 15,90 |
| Tipo del Pin | SOLDADURA DE THT |
| RoHS obediente | YES-RoHS-5 CON la VENTAJA EN la EXENCIÓN de la SOLDADURA |
| Búsqueda | SÍ |
| Etiquetas de la EMI del escudo | SIN |
| Velocidad | 10/100 BASE-T |
| Temperatura | 0 A 70℃ |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
SPECFICATIONS ELÉCTRICO @25℃
ratio 1.Turn: 1CT: 1CT
2.OCL (100KHz, 0.1Vrms, 8mA): minuto 350uH
pérdida 3.Insertion:
0.1-100MHz: -1.1dB máximo
pérdida 4.Return:
0.5-30MHz: Minuto de -18dB
40MHz: Minuto de -15.5dB
50MHz: Minuto de -13.6dB
60-80MHz: Minuto de -12dB
charla 5.Cross:
0.1-100MHz: Tipo de -40dB
rechazo del modo 6.Common:
0.1-30MHz: Tipo de -50dB
30-60MHz: Tipo de -40dB
60-100MHz: Tipo de -35dB
7.Isolation: 1500Vrms
temperatura 8.Operating: 0℃ A 70℃.
Requisitos generales
1 calificación:
Los conectores equipados bajo esta especificación serán capaces de resolver la prueba de calificación
requisitos especificados adjunto.
Material 2:
2,1 viviendas plásticas: UL94V-0
2,2 contactos: Aleación de cobre
2,3 escudo: Aleación de cobre
Final 3:
3,1 contactos: Oro plateado selectivamente
3,2 contactos: Niquelado por todas partes
3,3 dibujo del cliente de la referencia para las colas de la soldadura del contacto
3,4 escudo: Lata o niquelado por todas partes
Diseño 4 y construcción:
Los conectores estarán del diseño, de la construcción y de las dimensiones físicas según lo especificado en
dibujo aplicable y TIA 1096 del producto. En caso de conflicto entre esta especificación y
los dibujos del producto, los dibujos tomarán precedencia. oro de 50 minch (1,27 milímetros) plateado
conectores obedientes con especificaciones de TIA 1096.
Examen 5 del producto:
Los conectores resolverán todas las dimensiones especificadas de los dibujos del producto y de la ejecución interna
estándares. No habrá pruebas de agrietarse, de saltar, de la contaminación o de piezas flojas cuando
examinado, sin la ampliación, al ojo sin ayuda.
6 grados:
6,1 corriente: 1,5 amperios de máximo en 25°C
6,2 voltaje: Máximo de 150 VAC
Número mínimo 7 de operaciones del acoplamiento/de Unmating:
7,1 nivel de funcionamiento 1: 750 ciclos
7,2 nivel de funcionamiento 2: 2500 ciclos
Número mínimo 8 de Re-terminaciones del cable:
8,1 refiera a los dibujos del uso
Cliente principal
Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......
Usos para el usuario terminal
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…
Ventaja competitiva
18 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
Uso del ccsme
Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito
