Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: 0813-1X1T-43-F
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: $0.06-$0.35
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4600K.PCS/Month
Tipo de productos: |
MagJacks (ICM) |
Número de pieza: |
0813-1X1T-43-F |
Número de puertos: |
1x1 |
Velocidad: |
1000BASE-T |
Pestañas EMI: |
Con |
Condujo: |
sin |
Cumple con RoHS: |
Sí-RoHS |
Temperatura de funcionamiento: |
0 ~ + 70oC |
Tipo de productos: |
MagJacks (ICM) |
Número de pieza: |
0813-1X1T-43-F |
Número de puertos: |
1x1 |
Velocidad: |
1000BASE-T |
Pestañas EMI: |
Con |
Condujo: |
sin |
Cumple con RoHS: |
Sí-RoHS |
Temperatura de funcionamiento: |
0 ~ + 70oC |

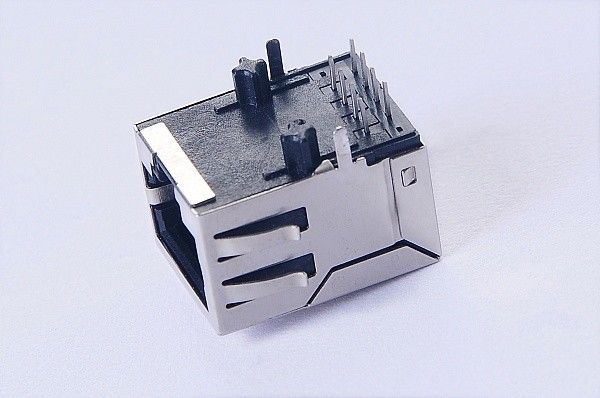

El 0813-1X1T-43-F es un módulo conector integrado (ICM) RJ45 de puerto único (1x1) de alto rendimiento diseñado para aplicaciones 1000BASE-T (Gigabit Ethernet). Este MagJack® combina los beneficios de alta densidad de un conector RJ45 estándar de la industria con un sistema magnético diseñado con precisión, lo que proporciona una integridad de señal superior, supresión de EMI y aislamiento galvánico en un único componente que ahorra espacio en la PCB.
| Parámetro | Especificación |
|---|---|
| Nombre del producto | 0813-1X1T-43-F RJ45 Con Magnético |
| Tipo | MagJack / ICM |
| Número de puertos | 1x1 |
| Velocidad | 1000BASE-T |
| Perfil de altura | Estándar |
| CONDUJO | No |
| Configuración del puerto | Tabulador hacia abajo |
| Clasificación PoE | Sin PoE |
| Tipo de montaje | Montaje con orificio pasante |
| Temperatura de funcionamiento | 0°C a +70°C |
| Pestañas EMI | Sí |
| Cumplimiento de RoHS | Sí |
0813-1X1T-43-F es un MagJack RJ45 1x1 (módulo conector integrado, ICM) diseñado para aplicaciones Ethernet 1000BASE-T. Combina el conector RJ45 y el sistema magnético en una única solución compacta, lo que ayuda a simplificar el diseño de PCB, reducir la complejidad del diseño y admitir un rendimiento Gigabit Ethernet confiable.
Construido con un perfil de altura estándar, orientación del puerto con lengüeta hacia abajo y montaje con orificio pasante, este conector es una opción práctica para equipos de red que requieren retención mecánica estable e integridad de señal confiable. También incluye pestañas EMI y cumple con RoHS, lo que lo hace adecuado para diseños de redes industriales y comerciales modernos.
1. Relación de vueltas
TP1: 1CT: 1CT ±2%
TP2: 1CT: 1CT ±2%
TP3: 1CT: 1CT ±2%
TP4: 1CT: 1CT ±2%
2. OCL@ 100 kHz / 100 mVRMS: Polarización CC de 8 mA: 350 µH mín.
3. Pérdida de inserción
0,1 MHz a 1 MHz: -1,1 dB máx.
1MHz a 65MHz: -0,5 dB máx.
65 MHz a 100 MHz: -0,8 dB máx.
100 MHz a 125 MHz: -1,2 dB máx.
4. Pérdida de devolución (mínima)
0,5 MHz a 40 MHz: -18 dB
40MHz a 100MHz: -12 + 20log(f/80MHz) dB
5. Rechazo de modo común a modo común:100 kHz a 100 MHz: -30 dB mín.
6. Rechazo de modo común a modo diferencial:100 kHz a 100 MHz: -35 dB mín.
7. Hipot/voltaje de aislamiento:1500 Vrms o 2250 VCC
El MagJack 0813-1X1T-43-F es una solución versátil para una amplia gama de dispositivos habilitados para Ethernet, que incluyen:
Este conector RJ45 con magnético es ideal para:
Debido a que los imanes están integrados en el conector, el diseño puede ser más compacto y más fácil de enrutar.
La pieza está diseñada para 1000BASE-T, lo que la hace ideal para enlaces Ethernet de cobre de alta velocidad.
La configuración con pestaña hacia abajo y el diseño sin LED admiten diseños optimizados de panel frontal y placa.
Las pestañas EMI integradas ayudan a mejorar el control del ruido y respaldan un rendimiento más sólido del sistema.
Con cumplimiento de RoHS, este conector se ajusta a los requisitos medioambientales y de fabricación modernos.
